化工机械与设备课程设计报告书

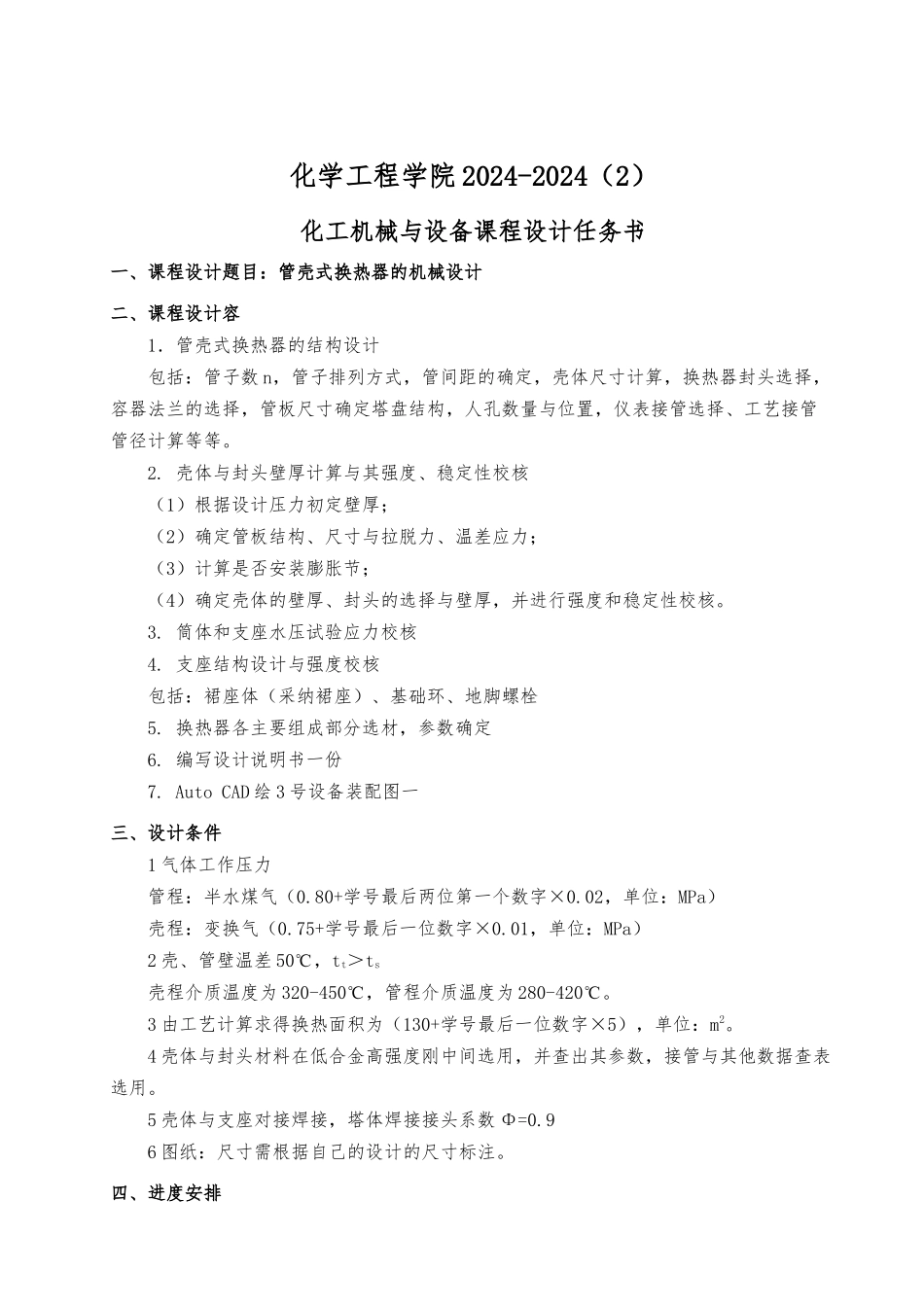

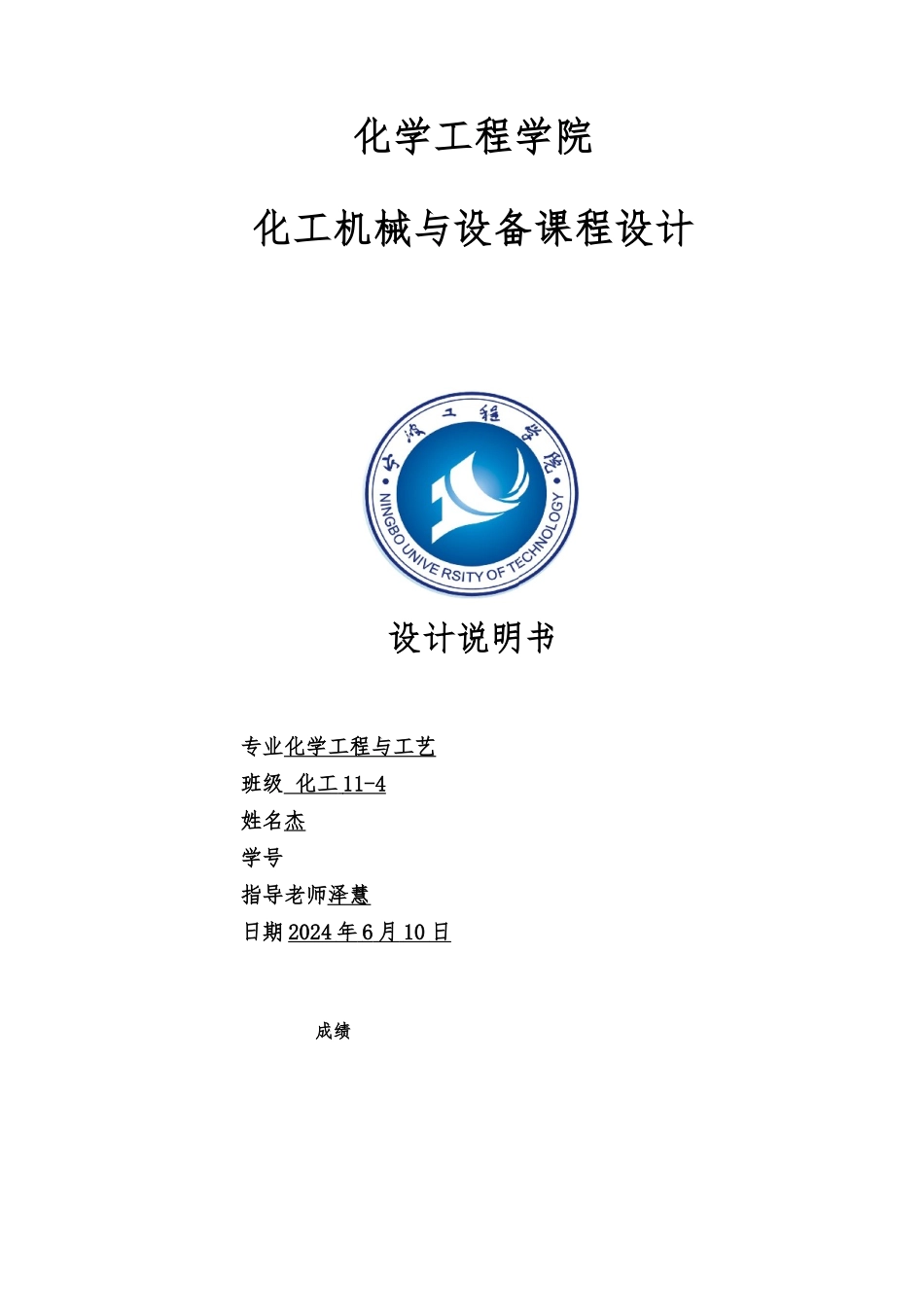

化学工程学院化工机械与设备课程设计设计说明书专业化学工程与工艺班级 化工 11-4 姓名杰学号指导老师泽慧日期 2024 年 6 月 10 日 成绩化学工程学院 2024-2024（2）化工机械与设备课程设计任务书一、课程设计题目：管壳式换热器的机械设计二、课程设计容1．管壳式换热器的结构设计包括：管子数 n，管子排列方式，管间距的确定，壳体尺寸计算，换热器封头选择，容器法兰的选择，管板尺寸确定塔盘结构，人孔数量与位置，仪表接管选择、工艺接管管径计算等等。2. 壳体与封头壁厚计算与其强度、稳定性校核（1）根据设计压力初定壁厚；（2）确定管板结构、尺寸与拉脱力、温差应力；（3）计算是否安装膨胀节；（4）确定壳体的壁厚、封头的选择与壁厚，并进行强度和稳定性校核。3. 筒体和支座水压试验应力校核4. 支座结构设计与强度校核包括：裙座体（采纳裙座）、基础环、地脚螺栓5. 换热器各主要组成部分选材，参数确定6. 编写设计说明书一份7. Auto CAD 绘 3 号设备装配图一三、设计条件1 气体工作压力管程：半水煤气（0.80+学号最后两位第一个数字×0.02，单位：MPa）壳程：变换气（0.75+学号最后一位数字×0.01，单位：MPa）2 壳、管壁温差 50℃，tt＞ts壳程介质温度为 320-450℃，管程介质温度为 280-420℃。3 由工艺计算求得换热面积为（130+学号最后一位数字×5），单位：m2。4 壳体与封头材料在低合金高强度刚中间选用，并查出其参数，接管与其他数据查表选用。5 壳体与支座对接焊接，塔体焊接接头系数 Φ=0.96 图纸：尺寸需根据自己的设计的尺寸标注。四、进度安排6 月 9-6 月 20 日五、基本要求1.学生要根据任务书要求，独立完成设备的机械设计；2.设计说明书一律采纳电子版，指导老师指导修改后打印，3 号图纸终稿打印；3.图纸打印后，将图纸根据统一要求折叠，同设计说明书统一在 6 月 20 日上午 9 点半前，由各组组长负责统一提交。5.根据设计说明书、图纸、平常表现综合评分。六、说明书的容任务书1.符号说明2.前言（1）设计条件；（2）设计依据；（3）设备结构形式概述。3.材料选择（1）选择材料的原则；（2）确定各零、部件的材质；（3）确定焊接材料。4.绘制结构草图（1）换热器装配图；（2）确定支座、接管、人孔、控制点接口与附件、部主要零部件的轴向与环向位置，以单线图表示；（3）标注形位尺寸；（4）写出图纸上的技术要求、技术特性表、接管表、标题明细表等；5.壳体、封头壁厚设...
