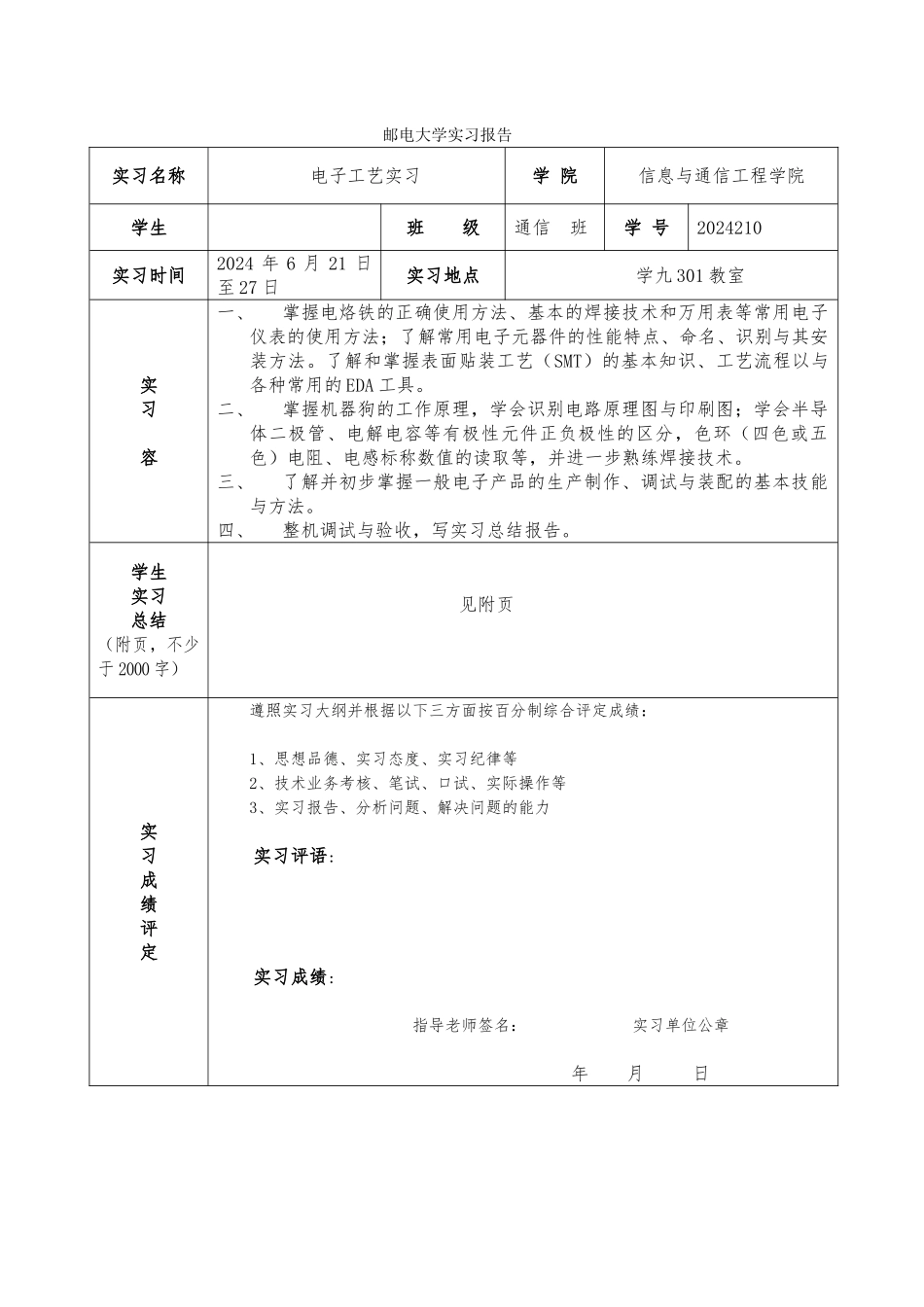

邮电大学实习报告实习名称电子工艺实习学 院信息与通信工程学院学生班 级通信 班学 号2024210 实习时间2024 年 6 月 21 日至 27 日实习地点学九 301 教室实习容一、掌握电烙铁的正确使用方法、基本的焊接技术和万用表等常用电子仪表的使用方法；了解常用电子元器件的性能特点、命名、识别与其安装方法。了解和掌握表面贴装工艺（SMT）的基本知识、工艺流程以与各种常用的 EDA 工具。二、掌握机器狗的工作原理，学会识别电路原理图与印刷图；学会半导体二极管、电解电容等有极性元件正负极性的区分，色环（四色或五色）电阻、电感标称数值的读取等，并进一步熟练焊接技术。三、了解并初步掌握一般电子产品的生产制作、调试与装配的基本技能与方法。四、整机调试与验收，写实习总结报告。学生实习总结（附页，不少于 2000 字）见附页实习成绩评定遵照实习大纲并根据以下三方面按百分制综合评定成绩：1、思想品德、实习态度、实习纪律等2、技术业务考核、笔试、口试、实际操作等3、实习报告、分析问题、解决问题的能力实习评语:实习成绩:指导老师签名： 实习单位公章年 月 日1.焊接工艺1.1 焊接工艺的基本知识焊接——是通过加热或加压力（或两者并用），使被焊金属原子之间互相溶解与扩散，使分离的金属材料牢固地连结在一起的工艺方法。1.1.1电烙铁简介●外热式电烙铁：一般由烙铁头、烙铁芯、外壳、手柄、插头等部分所组成。烙铁头安装在烙铁芯，用以热传导性好的铜为基体的铜合金材料制成。烙铁头的长短可以调整（烙铁头越短，烙铁头的温度就越高），且有凿式、尖锥形、圆面形、圆、尖锥形和半圆沟形等不同的形状，以适应不同焊接面的需要。●热式电烙铁：由连接杆、手柄、弹簧夹、烙铁芯、烙铁头（也称铜头）五个部分组成。烙铁芯安装在烙铁头的里面（发热快，热效率高达 85 ％～％％以上）。烙铁芯采纳镍铬电阻丝绕在瓷管上制成，一般 20W 电烙铁其电阻为2.4kΩ 左右，35W 电烙铁其电阻为 1.6kΩ 左右。1.2 焊接工具、焊料、焊剂的类别与作用1.2.1选用电烙铁一般遵循以下原则●烙铁头的形状要适应被焊件物面要求和产品装配密度。●烙铁头的顶端温度要与焊料的熔点相适应，一般要比焊料熔点高30 －80℃（不包括在电烙铁头接触焊接点时下降的温度）。●电烙铁热容量要恰当。烙铁头的温度恢复时间要与被焊件物面的要求相适应。温度恢复时间是指在焊接周期，烙铁头顶端温度因热量散失而降低后，再恢复到...
