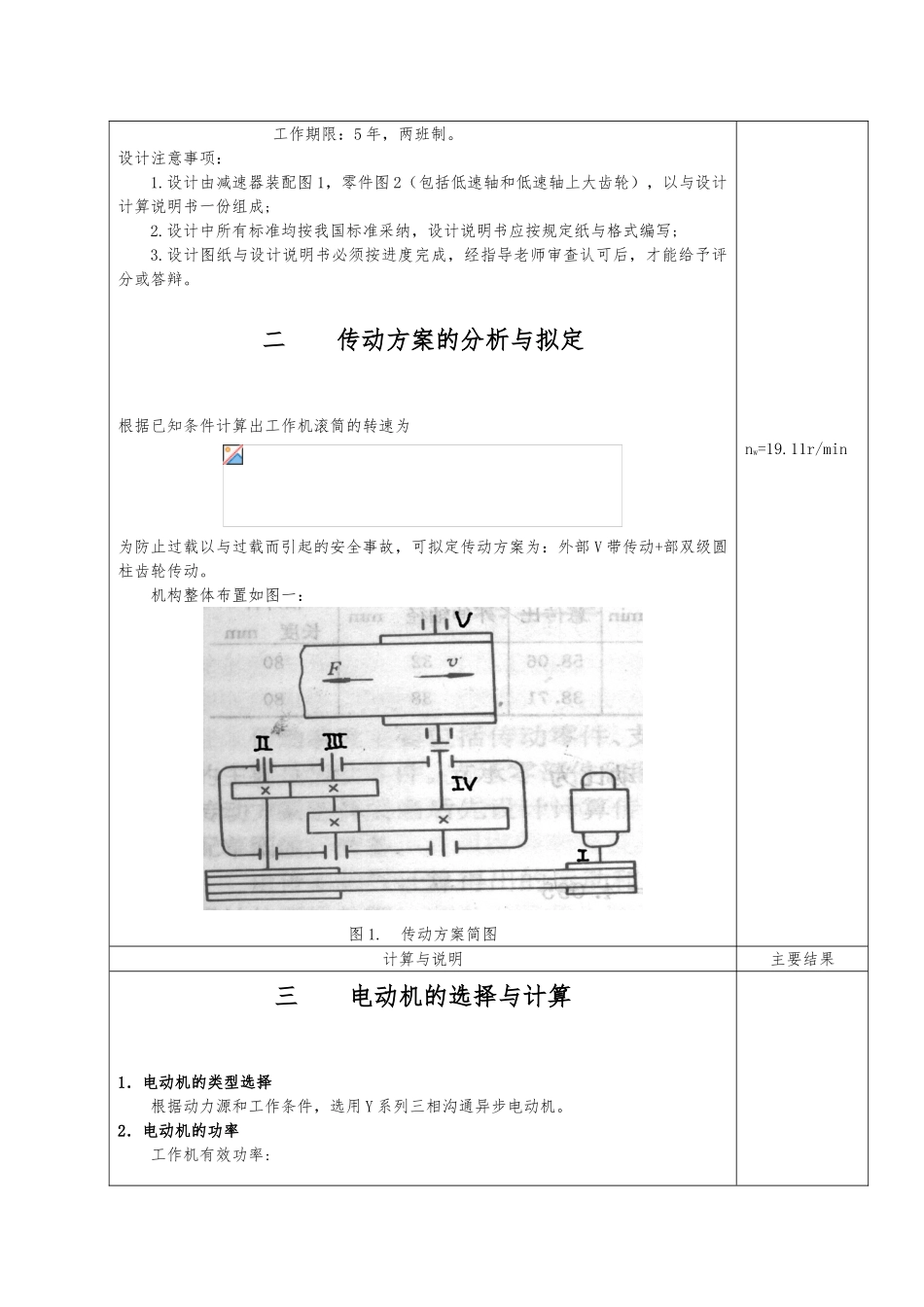

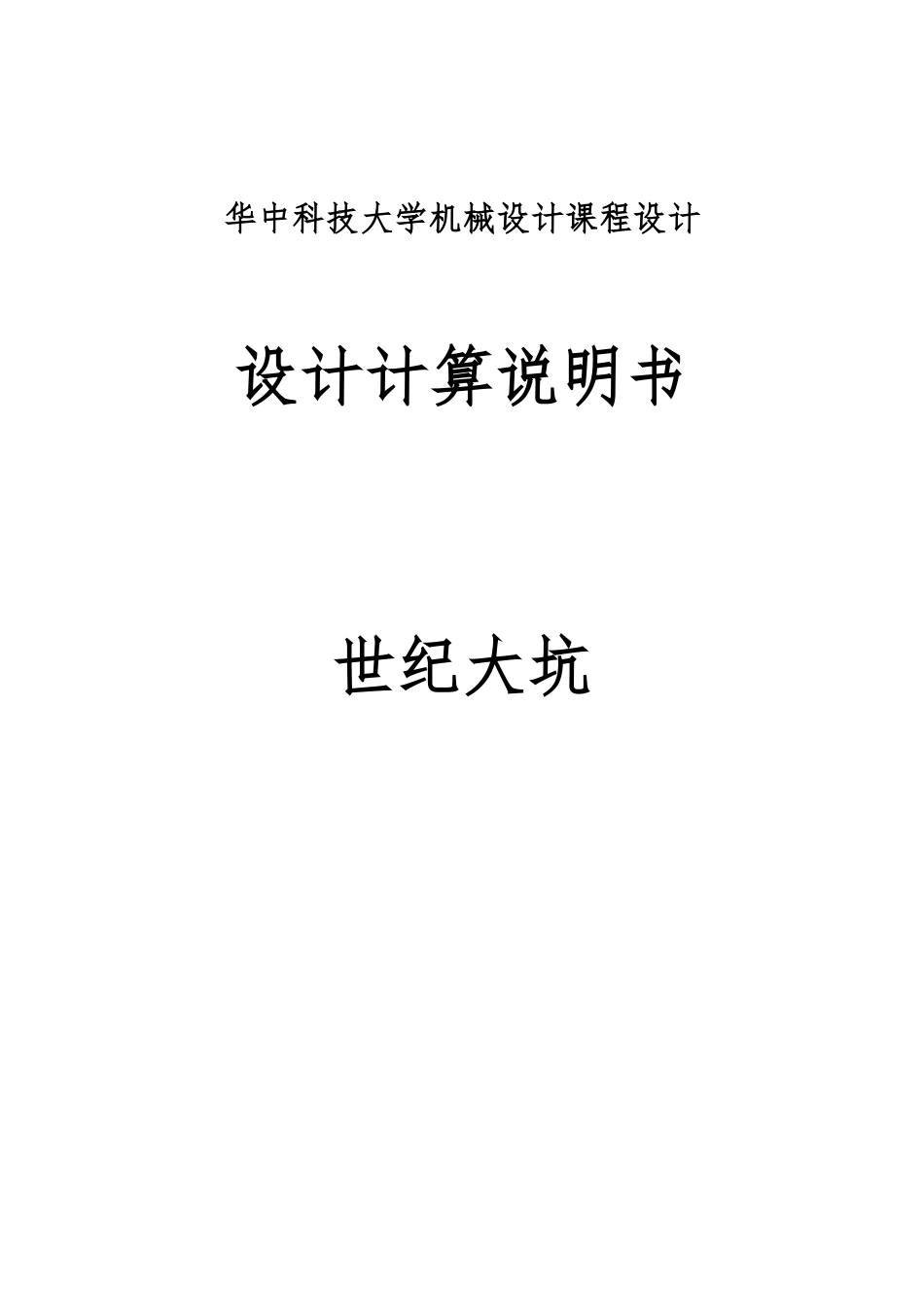

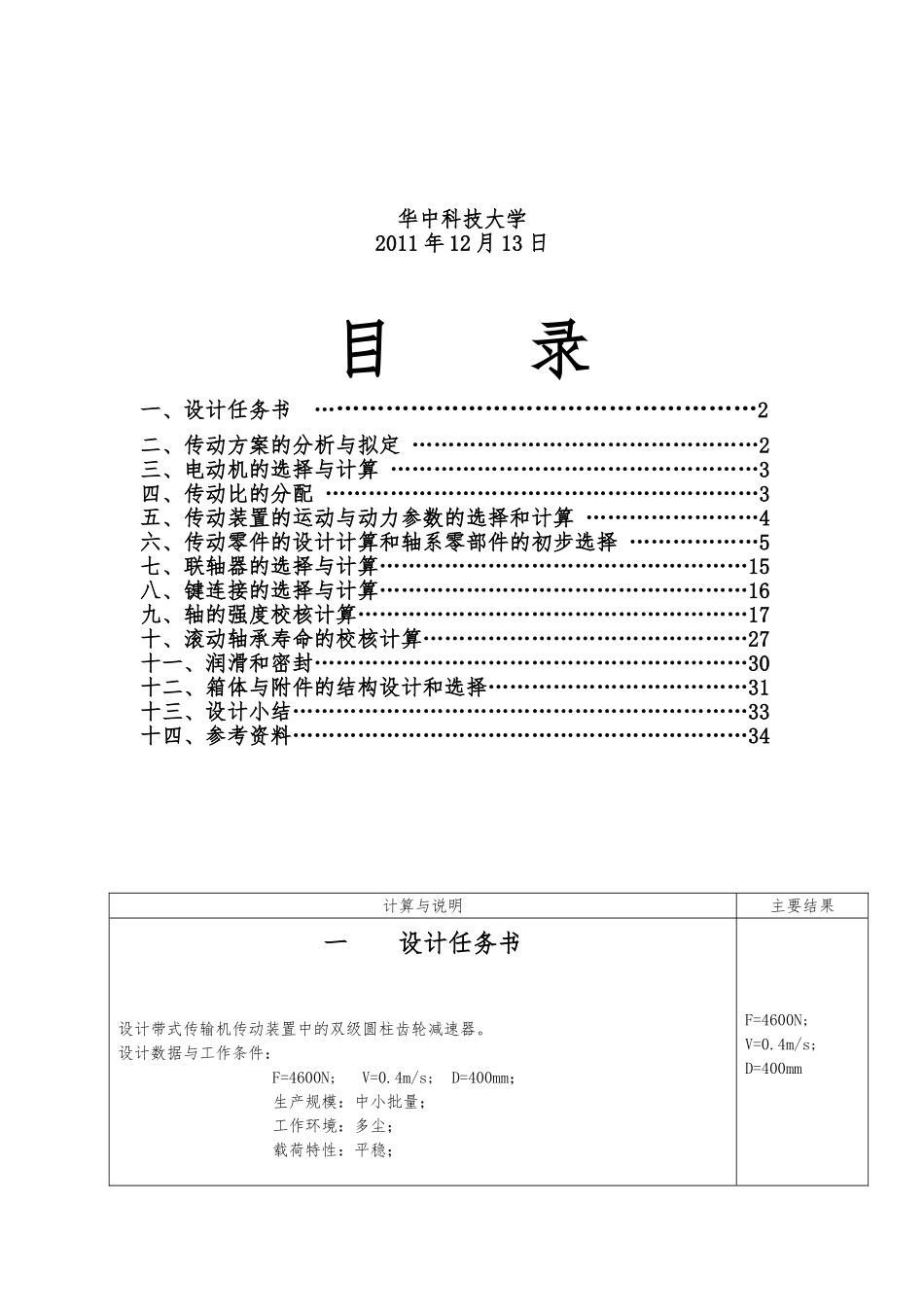

华中科技大学机械设计课程设计设计计算说明书世纪大坑华中科技大学2011 年 12 月 13 日目 录一、设计任务书 ………………………………………………2二、传动方案的分析与拟定 …………………………………………2三、电动机的选择与计算 ……………………………………………3四、传动比的分配 ……………………………………………………3五、传动装置的运动与动力参数的选择和计算 ……………………4六、传动零件的设计计算和轴系零部件的初步选择 ………………5七、联轴器的选择与计算……………………………………………15八、键连接的选择与计算……………………………………………16九、轴的强度校核计算………………………………………………17十、滚动轴承寿命的校核计算………………………………………27十一、润滑和密封……………………………………………………30十二、箱体与附件的结构设计和选择………………………………31十三、设计小结………………………………………………………33十四、参考资料………………………………………………………34计算与说明主要结果一 设计任务书设计带式传输机传动装置中的双级圆柱齿轮减速器。设计数据与工作条件: F=4600N; V=0.4m/s; D=400mm; 生产规模:中小批量; 工作环境:多尘; 载荷特性:平稳;F=4600N; V=0.4m/s;D=400mm 工作期限:5 年,两班制。 设计注意事项: 1.设计由减速器装配图 1,零件图 2(包括低速轴和低速轴上大齿轮),以与设计计算说明书一份组成; 2.设计中所有标准均按我国标准采纳,设计说明书应按规定纸与格式编写;3.设计图纸与设计说明书必须按进度完成,经指导老师审查认可后,才能给予评分或答辩。二 传动方案的分析与拟定根据已知条件计算出工作机滚筒的转速为为防止过载以与过载而引起的安全事故,可拟定传动方案为:外部 V 带传动+部双级圆柱齿轮传动。机构整体布置如图一:图 1. 传动方案简图nw=19.11r/min计算与说明主要结果三 电动机的选择与计算1.电动机的类型选择 根据动力源和工作条件,选用 Y 系列三相沟通异步电动机。2.电动机的功率 工作机有效功率:Pw = Fv/1000 =4600×0.4/1000 kW=1.84 kW 设电动机到工作机之间的总效率为 η,并设 η1,η2,η3,η4,η5分别为弹性联轴器、闭式齿轮传动(设齿轮精度为 8 级)、滚动轴承、V 带传动以与滚筒的效率。查文献 4 表 2-2 可得:η1=0.99,η2=0....
