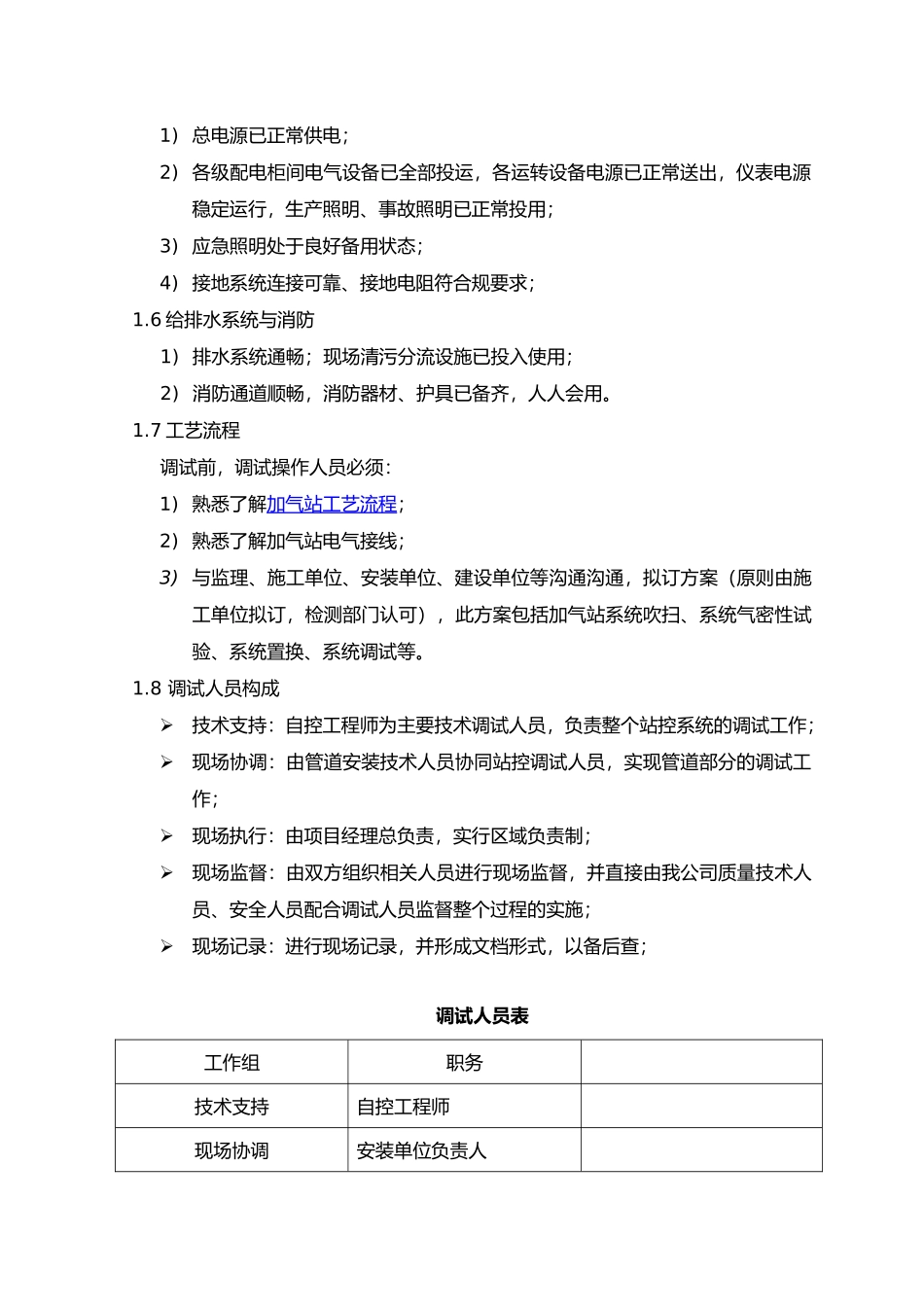

12、单机调试操作手册一、操作容LNG 加气站单机调试通常指已完成加气站成套设备、工艺管线、站控系统设备、照明消防、土建、防雷接地等系统安装,并验收完,消防、照明、土建、防雷接地、压力容器审查、强度试验后的系统调试工作之一;单机调试主要包括仪表风系统、ESD 紧急关断系统、视频监控系统、报警系统、站用控制系统(包括数据采集、阀位控制、信号反馈等);调试人员必须了解熟悉各单体设备性能参数与整套设备的各个流程,严格根据设备出厂资料和使用说明书提交具体的调试大纲,调试细节报业主审查。审查合格后进行调试。二、单机调试前应具备的条件和准备工作1、技术要求1.1 调试前具备的基本条件检查标准评价结果处理结果储罐撬上的仪器仪表已完成与控制系统连接现场施工用临时设施已全部拆除消防通道、维修通道顺畅工程已办理中间交接手续制定完备的调试方案和应急预案1.2 各单项工程准备完毕检查标准评价结果处理结果工艺装置区施工完毕,具备完工交接条件压力管道强度试验报告与低温性能检验报告压力管道焊接合格报告ESD 安装结束,仪表联校完成1.3 技术文件准备检查标准评价结果处理结果各项安全生产管理制度、岗位责任制已落实编制加气站首次试运方案,并报甲方管理部门批准编制操作试运规程并报甲方管理部门批准甲方编制单体设备操作卡片,并已下发到岗位甲方编制工艺卡片,已正式发布并上墙编制试运必要条件确认表,并组织员工培训且人手一份岗位记录、原始数据记录表格等资料已印刷并已下发至岗位制定完备的调试方案和应急预案编制 LNG 加气站站试运事故应急预案1.4 仪表自控、联锁报警系统1) 控制系统电气部分单校、联校已完成; (电气连接、PLC、变送器、24V 电源、加气机系统、潜液泵系统等)2) 现场仪表和室仪表均已经检查调试完毕,具备使用条件; 3) 在线分析仪表、仪器经调试具备使用条件; 4) 控制系统编程已完成,具备调试条件; (PLC 系统编程、加气机编程、上位机组态)5) 工艺联锁和报警系统(火灾报警仪、可燃气体监测仪、视频监测系统等)已设置、调试完成,准确可靠。1.5 配电系统1) 总电源已正常供电; 2) 各级配电柜间电气设备已全部投运,各运转设备电源已正常送出,仪表电源稳定运行,生产照明、事故照明已正常投用; 3) 应急照明处于良好备用状态; 4) 接地系统连接可靠、接地电阻符合规要求;1.6 给排水系统与消防1) 排水系统通畅;现场清污分流设施已投入使用;2) 消防...
