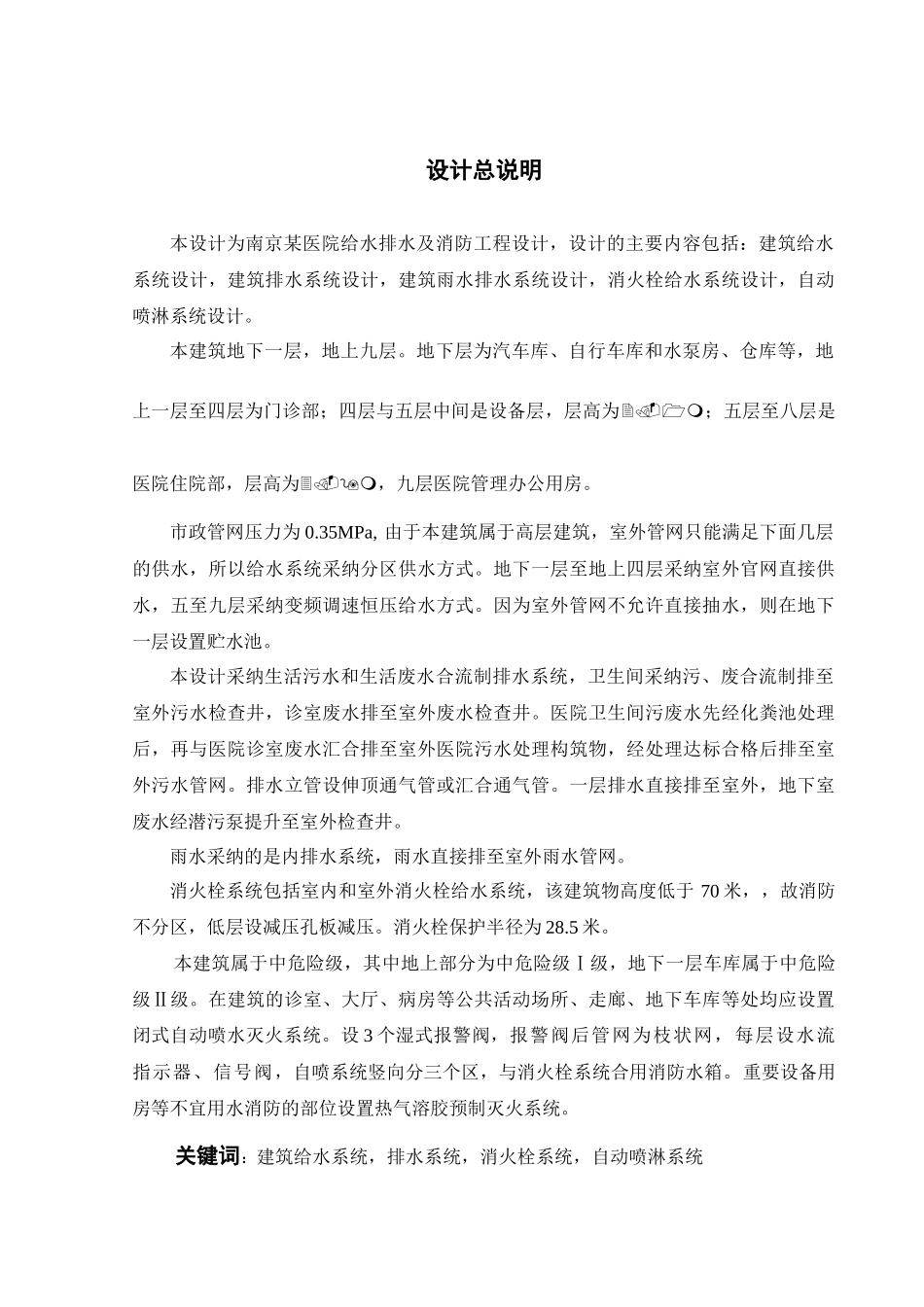

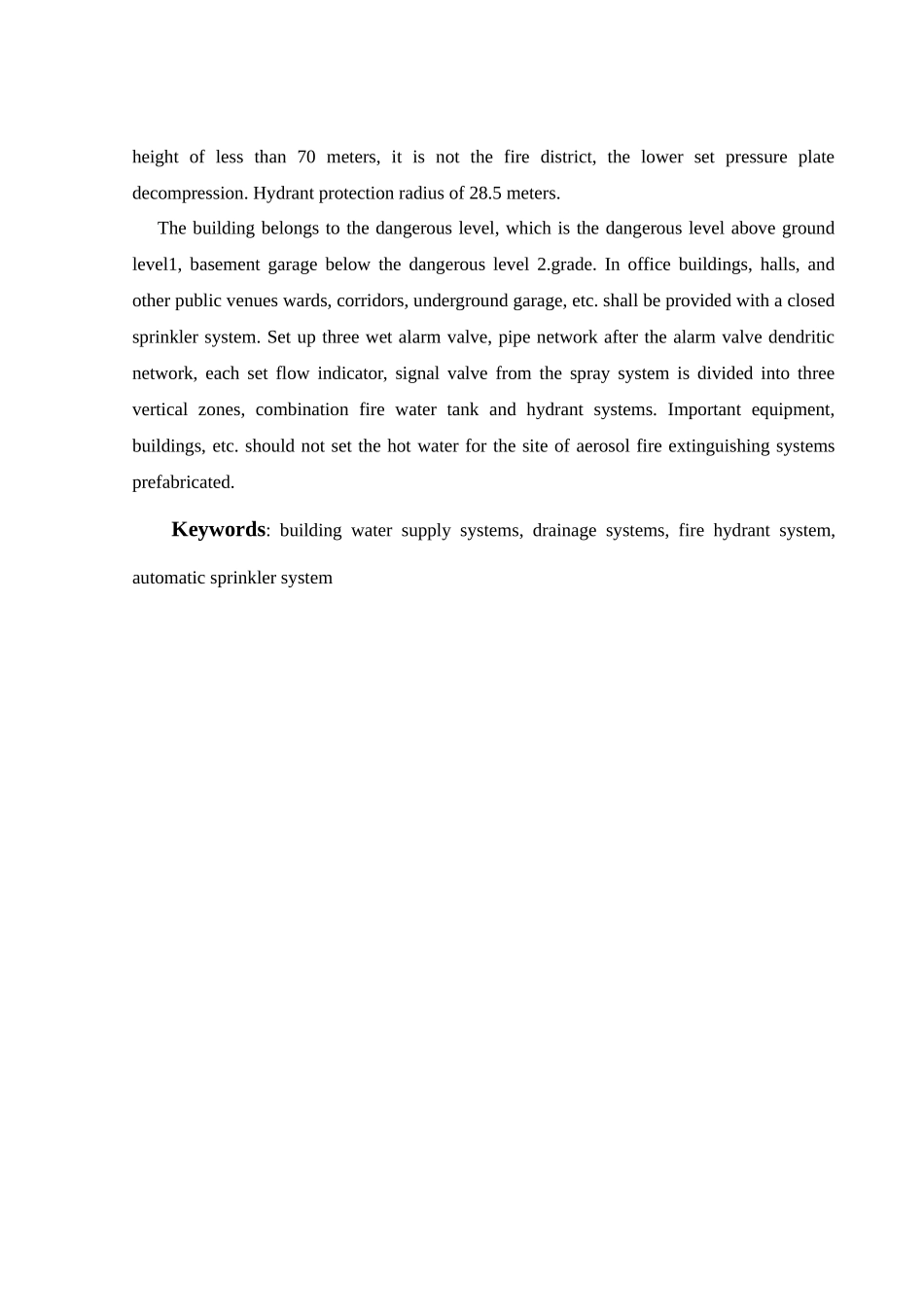

设计总说明本设计为南京某医院给水排水及消防工程设计，设计的主要内容包括：建筑给水系统设计，建筑排水系统设计，建筑雨水排水系统设计，消火栓给水系统设计，自动喷淋系统设计。本建筑地下一层，地上九层。地下层为汽车库、自行车库和水泵房、仓库等，地上一层至四层为门诊部；四层与五层中间是设备层，层高为；五层至八层是医院住院部，层高为，九层医院管理办公用房。市政管网压力为 0.35MPa, 由于本建筑属于高层建筑，室外管网只能满足下面几层的供水，所以给水系统采纳分区供水方式。地下一层至地上四层采纳室外官网直接供水，五至九层采纳变频调速恒压给水方式。因为室外管网不允许直接抽水，则在地下一层设置贮水池。本设计采纳生活污水和生活废水合流制排水系统，卫生间采纳污、废合流制排至室外污水检查井，诊室废水排至室外废水检查井。医院卫生间污废水先经化粪池处理后，再与医院诊室废水汇合排至室外医院污水处理构筑物，经处理达标合格后排至室外污水管网。排水立管设伸顶通气管或汇合通气管。一层排水直接排至室外，地下室废水经潜污泵提升至室外检查井。雨水采纳的是内排水系统，雨水直接排至室外雨水管网。消火栓系统包括室内和室外消火栓给水系统，该建筑物高度低于 70 米，，故消防不分区，低层设减压孔板减压。消火栓保护半径为 28.5 米。本建筑属于中危险级，其中地上部分为中危险级Ⅰ级，地下一层车库属于中危险级Ⅱ级。在建筑的诊室、大厅、病房等公共活动场所、走廊、地下车库等处均应设置闭式自动喷水灭火系统。设 3 个湿式报警阀，报警阀后管网为枝状网，每层设水流指示器、信号阀，自喷系统竖向分三个区，与消火栓系统合用消防水箱。重要设备用房等不宜用水消防的部位设置热气溶胶预制灭火系统。关键词：建筑给水系统，排水系统，消火栓系统，自动喷淋系统Abstract The design for a hospital in Nanjing Water and fire engineering design, design of the main contents include: building water supply system design, construction of drainage system design, architectural design of drainage systems, fire hydrant water supply system design, automatic sprinkler system design. The building has a basement, there are nine on the ground. The basement of the garage, bicycle storage and pump house, s...
