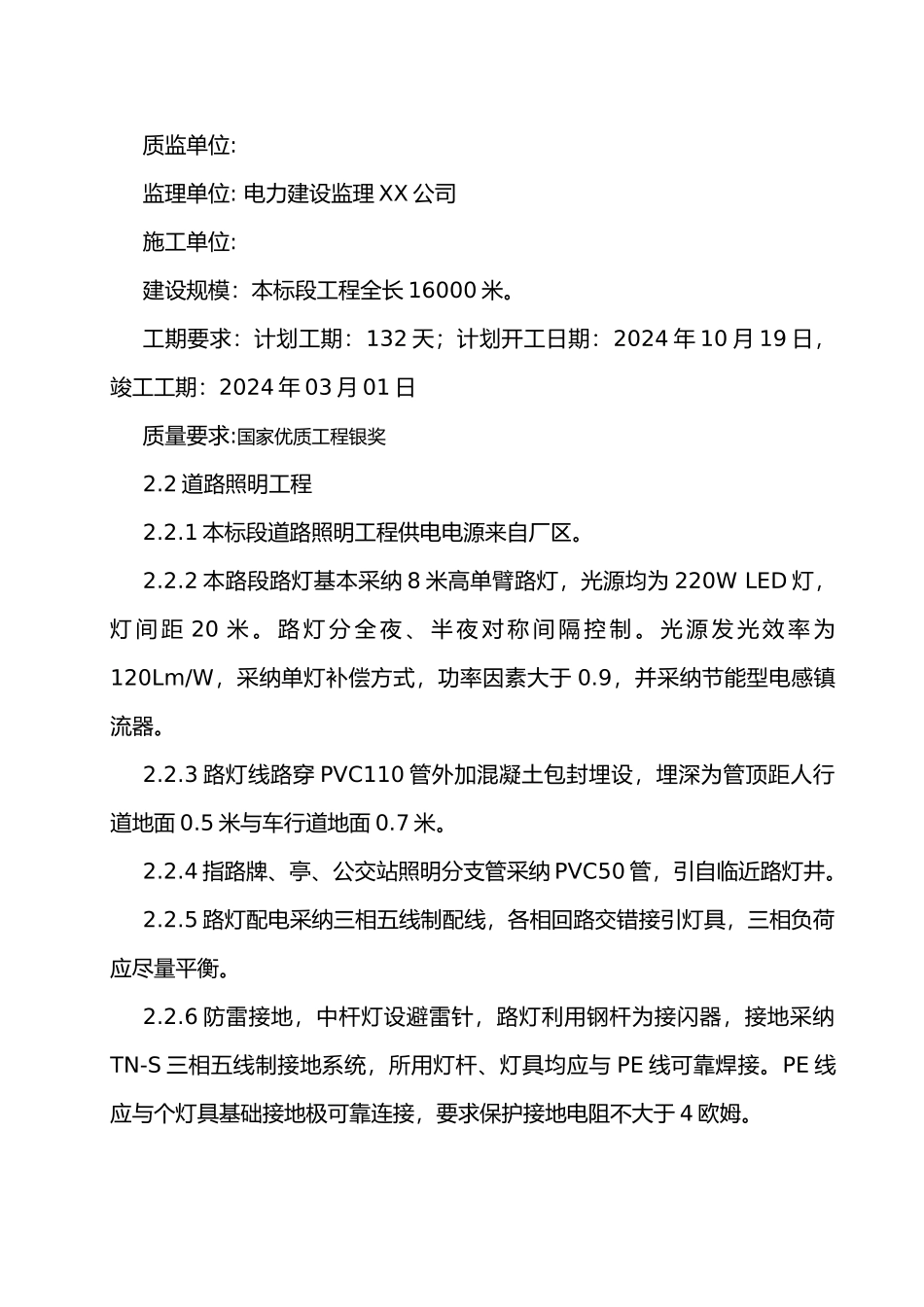

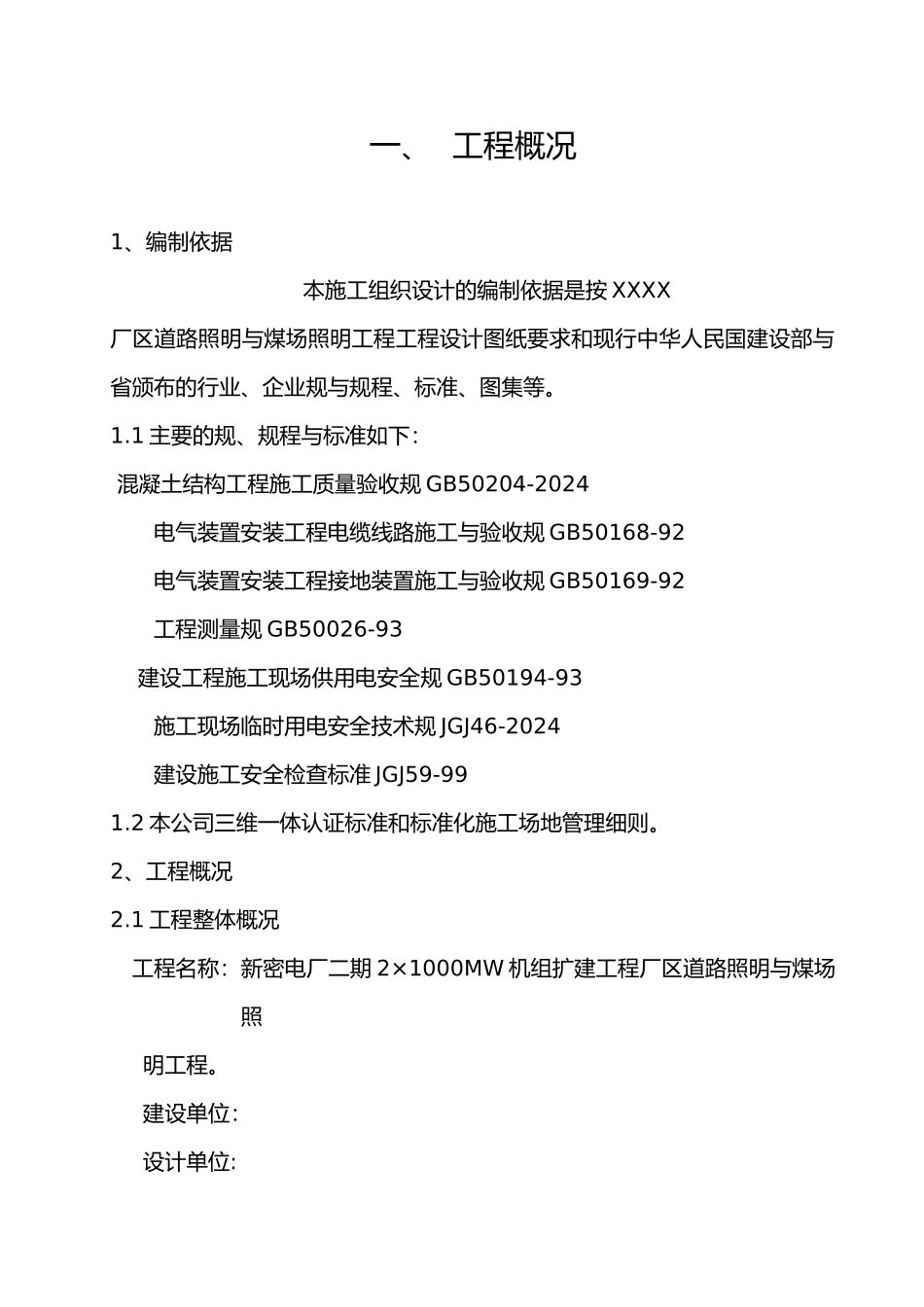

一、 工程概况 1、编制依据 本施工组织设计的编制依据是按 XXXX 厂区道路照明与煤场照明工程工程设计图纸要求和现行中华人民国建设部与省颁布的行业、企业规与规程、标准、图集等。1.1 主要的规、规程与标准如下： 混凝土结构工程施工质量验收规 GB50204-2024电气装置安装工程电缆线路施工与验收规 GB50168-92电气装置安装工程接地装置施工与验收规 GB50169-92工程测量规 GB50026-93 建设工程施工现场供用电安全规 GB50194-93施工现场临时用电安全技术规 JGJ46-2024建设施工安全检查标准 JGJ59-991.2 本公司三维一体认证标准和标准化施工场地管理细则。2、工程概况2.1 工程整体概况工程名称：新密电厂二期 2×1000MW 机组扩建工程厂区道路照明与煤场照明工程。建设单位：设计单位:质监单位: 监理单位: 电力建设监理 XX 公司施工单位:建设规模：本标段工程全长 16000 米。工期要求：计划工期：132 天；计划开工日期：2024 年 10 月 19 日，竣工工期：2024 年 03 月 01 日质量要求:国家优质工程银奖2.2 道路照明工程2.2.1 本标段道路照明工程供电电源来自厂区。2.2.2 本路段路灯基本采纳 8 米高单臂路灯，光源均为 220W LED 灯，灯 间 距 20 米 。 路 灯 分 全 夜 、 半 夜 对 称 间 隔 控 制 。 光 源 发 光 效 率 为120Lm/W，采纳单灯补偿方式，功率因素大于 0.9，并采纳节能型电感镇流器。2.2.3 路灯线路穿 PVC110 管外加混凝土包封埋设，埋深为管顶距人行道地面 0.5 米与车行道地面 0.7 米。2.2.4 指路牌、亭、公交站照明分支管采纳 PVC50 管，引自临近路灯井。2.2.5 路灯配电采纳三相五线制配线，各相回路交错接引灯具，三相负荷应尽量平衡。2.2.6 防雷接地，中杆灯设避雷针，路灯利用钢杆为接闪器，接地采纳TN-S 三相五线制接地系统，所用灯杆、灯具均应与 PE 线可靠焊接。PE 线应与个灯具基础接地极可靠连接，要求保护接地电阻不大于 4 欧姆。二、施工组织与部署1、部署原则1.1 集中力量保质量、保工期，在人力、物资、机具给该工程以充分保障，各工序管理工作应相互协助，指导好现场的施工工作，搞好各工种的协调配合。1.2 组织各工种配合施工，穿插作业，重点部位重点赶工。以达到土建、安装与其它各工种之间互创施工条件，以确保工程总体进度。2、 施工组织机构2.1 本电气照明安装工程项目，负责安装施工组织和管理，其组成成员如下：职 ...
