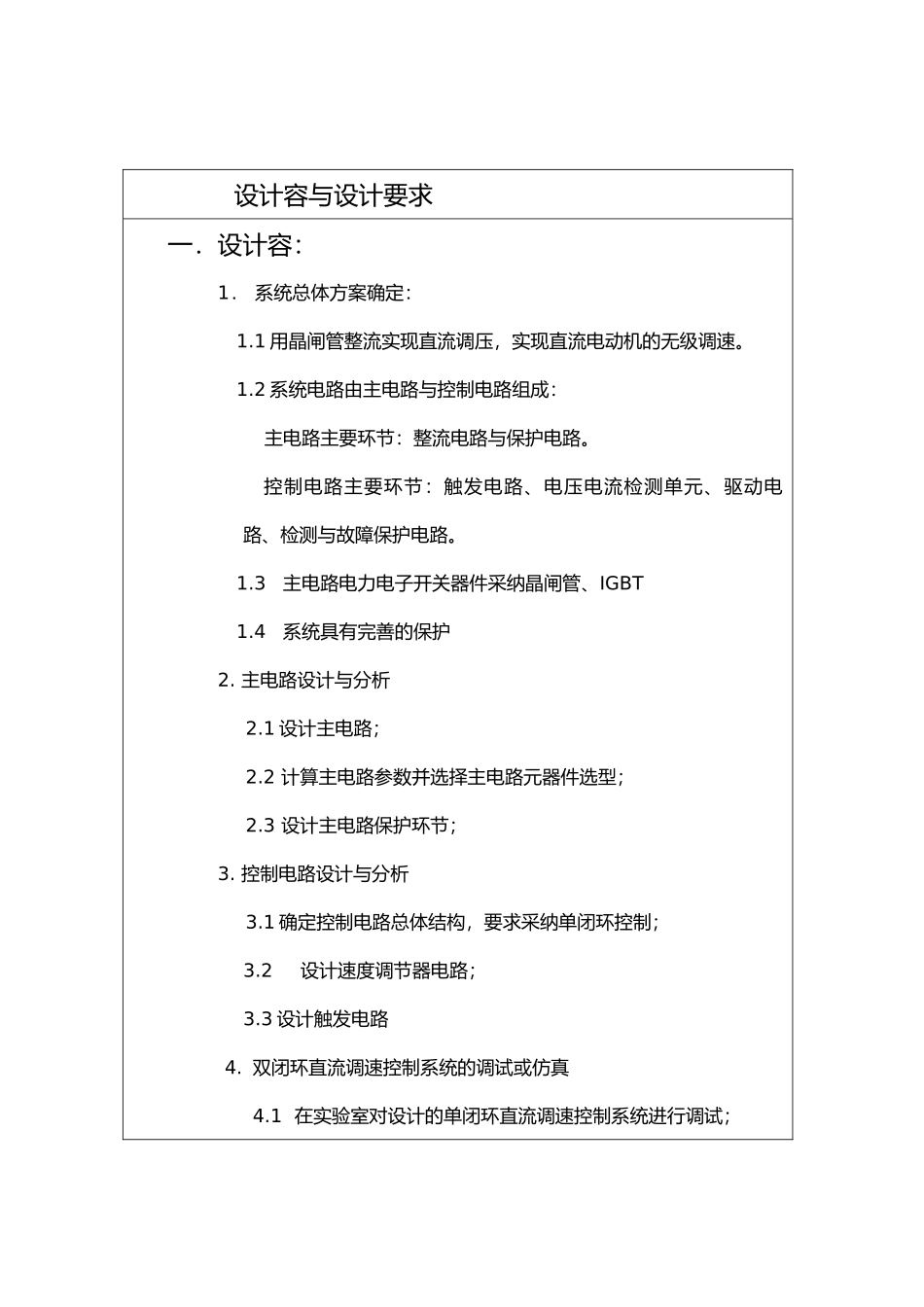

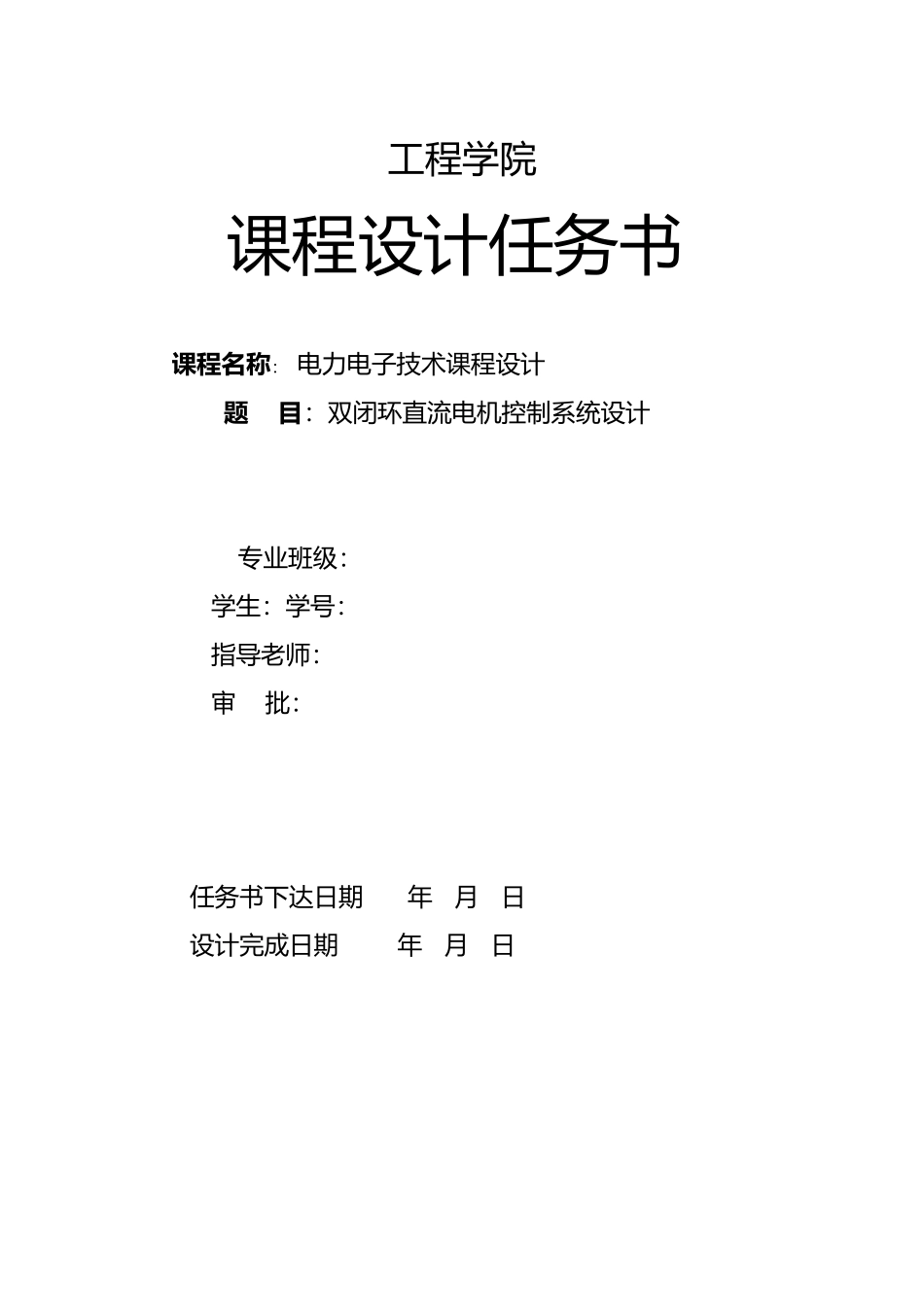

工程学院课程设计任务书课程名称： 电力电子技术课程设计题 目：双闭环直流电机控制系统设计 专业班级： 学生：学号： 指导老师： 审 批：任务书下达日期 年 月 日设计完成日期 年 月 日 设计容与设计要求一．设计容：1． 系统总体方案确定：1
1 用晶闸管整流实现直流调压，实现直流电动机的无级调速
2 系统电路由主电路与控制电路组成：主电路主要环节：整流电路与保护电路
控制电路主要环节：触发电路、电压电流检测单元、驱动电路、检测与故障保护电路
3主电路电力电子开关器件采纳晶闸管、IGBT 1
4系统具有完善的保护2
主电路设计与分析2
1 设计主电路；2
2 计算主电路参数并选择主电路元器件选型；2
3 设计主电路保护环节；3
控制电路设计与分析3
1 确定控制电路总体结构，要求采纳单闭环控制；3
2 设计速度调节器电路；3
3 设计触发电路4
双闭环直流调速控制系统的调试或仿真4
1 在实验室对设计的单闭环直流调速控制系统进行调试；4
2 设计双闭环直流调速控制系统仿真模型，确定设计系统的性能指标
二．设计要求：1． 设计思路清楚，给出整体设计框图；2． 单元电路设计，给出具体设计电路；3． 系统仿真时需给出仿真波形并进行分析
4． 绘制总电路图5． 写出设计报告； 主要设计条件1．设计依据主要参数1）输入输出电压：三相沟通，380V ;2）主电路最大输出电压、电流根据电机参数予以确定；3）要求电机能实现单向无级调速4）电机型号电机型号 2：Z2-71 额定参数 30KW 225V 158
5A 3000 r/min 2
可提供实验设备或上机仿真说明书格式1．课程设计封面；2．任务书；3．说明书目录；4．系统方案确定；5．主电路设计6．控制电路设计（各单元电路图）；7．系统实验、电路改进、仿真等
8．总结与体会；9．附录（完整的总电路图）；10． 参考文献
