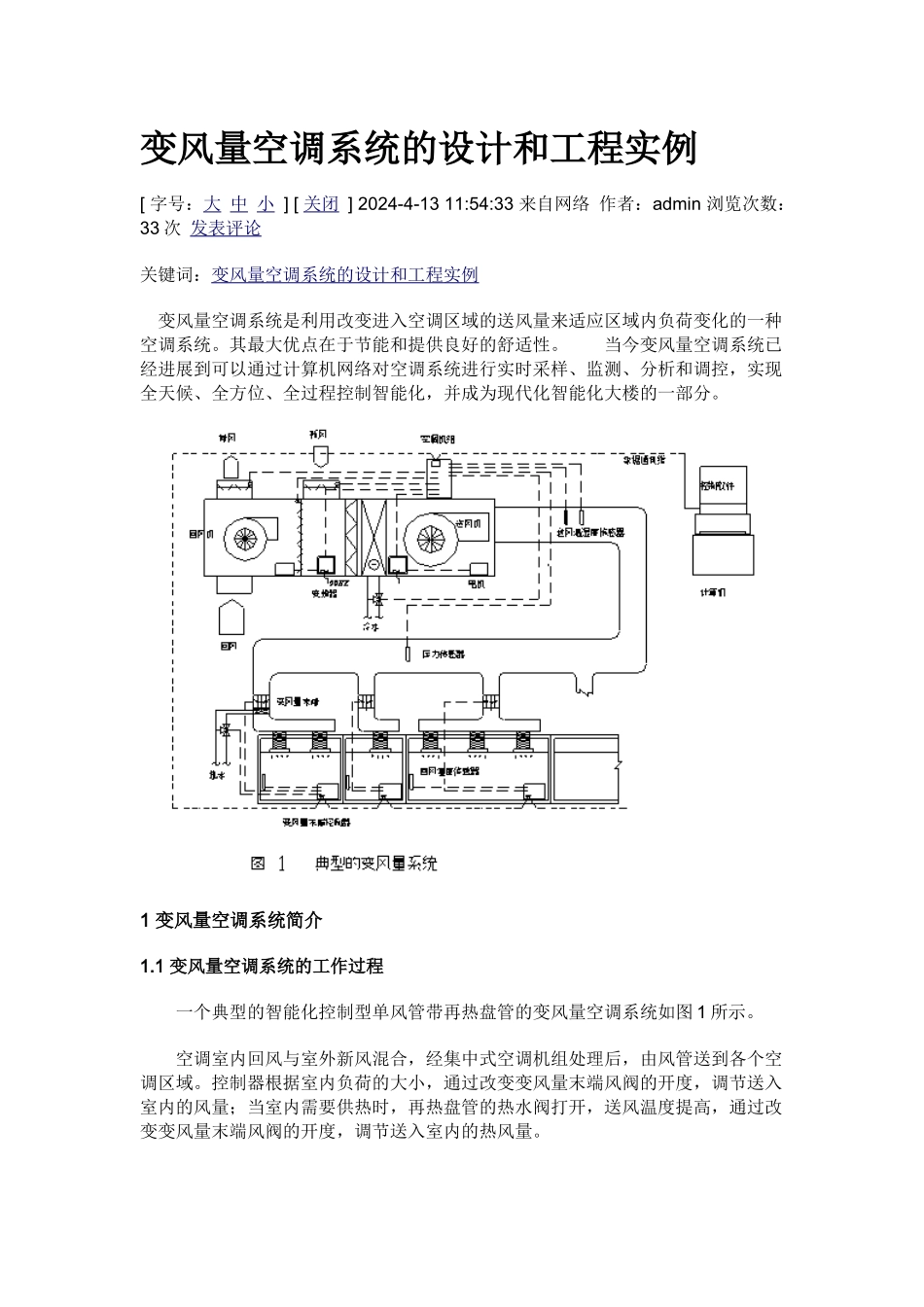

变风量空调系统的设计和工程实例[ 字号：大 中 小 ] [ 关闭 ] 2024-4-13 11:54:33 来自网络 作者：admin 浏览次数：33 次 发表评论关键词：变风量空调系统的设计和工程实例 变风量空调系统是利用改变进入空调区域的送风量来适应区域内负荷变化的一种空调系统。其最大优点在于节能和提供良好的舒适性。 当今变风量空调系统已经进展到可以通过计算机网络对空调系统进行实时采样、监测、分析和调控，实现全天候、全方位、全过程控制智能化，并成为现代化智能化大楼的一部分。1 变风量空调系统简介1.1 变风量空调系统的工作过程 一个典型的智能化控制型单风管带再热盘管的变风量空调系统如图 1 所示。 空调室内回风与室外新风混合，经集中式空调机组处理后，由风管送到各个空调区域。控制器根据室内负荷的大小，通过改变变风量末端风阀的开度，调节送入室内的风量；当室内需要供热时，再热盘管的热水阀打开，送风温度提高，通过改变变风量末端风阀的开度，调节送入室内的热风量。 空调房间送风量的改变，导致送风总管静压的变化，总管压力传感器测量风管系统静压后，由自控系统通过调节风机的送风量实现定静压控制。 冷水盘管的三通阀调节冷水的流量使送风温度保持恒定，新风量和室内正压由送风机和回风机同时控制。 系统的各个测量点可以与计算机通讯，进行实时监测、分析和调控并可以优化控制参数，实现最佳的控制方案。1.2 变风量空调系统的分类 广义上说，凡是改变系统送风量的空调系统都是变风量空调系统。在目前的工程实际中，变风量空调系统主要有以下两种形式：单风管变风量系统和双风管变风量系统。其中单风管变风量系统又分为普通单风管变风量系统和单风管末端再热变风量系统。 双风管变风量空调系统分别设有冷、热风管，可以根据室内的负荷情况精确地调节供冷量和供热量，在任何情况下均可满足房间的温度要求，具有调节方便、热稳定性好的特点。适合在一些舒适性要求高的空调场所使用。1.3 变风量末端的分类 变风量末端分为两种类型：变风量箱和变风量风口，其区别在于前者改变风量后再由某种形式的风口向空调室内送风，而后者则是直接在送风口处改变送风量。二者的工作特性和气流组织有很大的不同。 目前常用的变风量箱有三种类型：节流型、风机动力型和旁通型。 节流型变风量箱是最基本也是应用最多的一种的变风量箱，单风管型变风量箱由一个节流阀加上对该阀的控制和调节装置及外壳组成，双风管型变风量...
