四季沐歌太阳能控制箱设置说明书

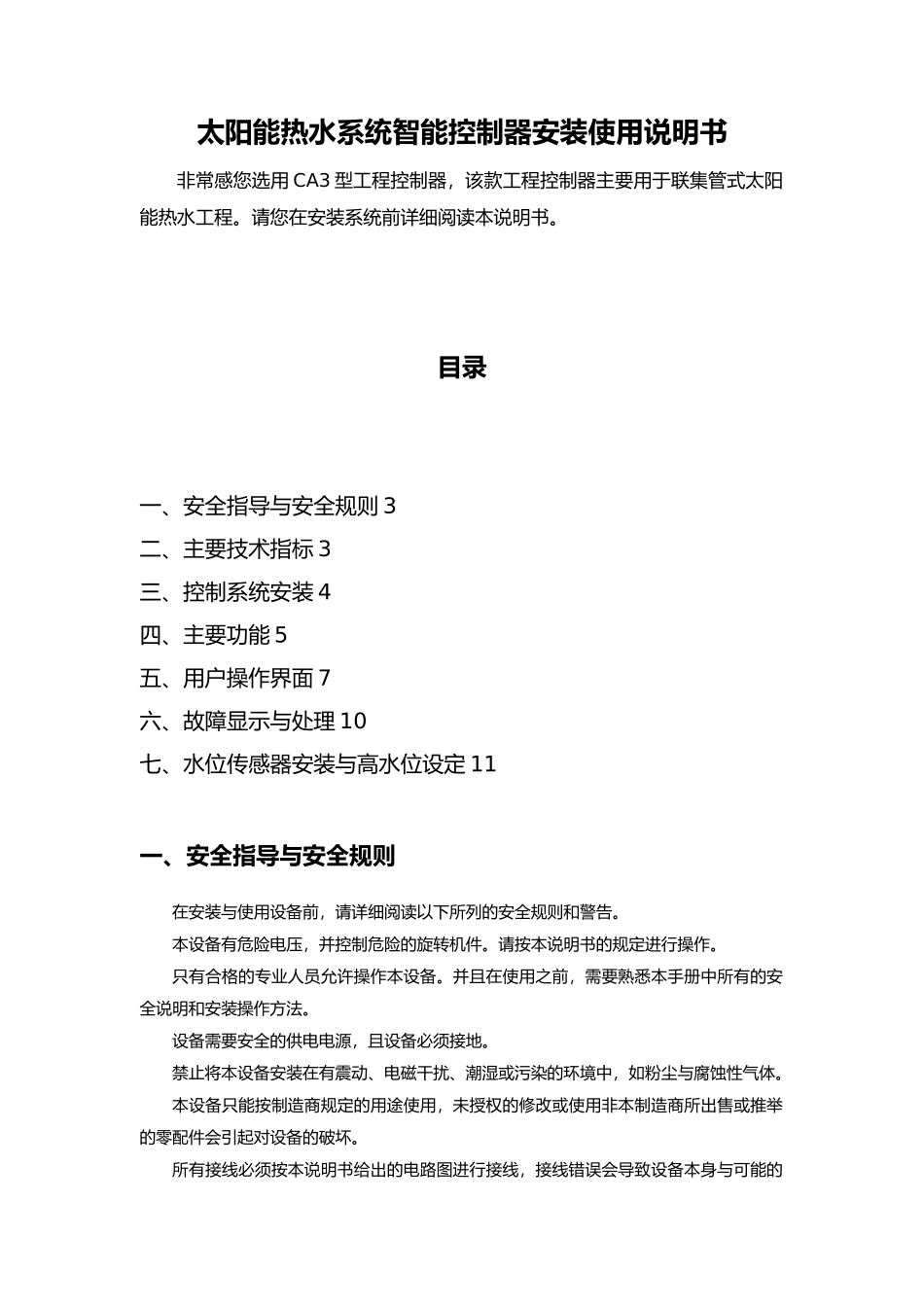

太阳能热水系统智能控制器安装使用说明书型号 : CA3创意博能源2010 年 9 月 9 日太阳能热水系统智能控制器安装使用说明书非常感您选用 CA3 型工程控制器，该款工程控制器主要用于联集管式太阳能热水工程。请您在安装系统前详细阅读本说明书。目录一、安全指导与安全规则 3二、主要技术指标 3三、控制系统安装 4四、主要功能 5五、用户操作界面 7六、故障显示与处理 10七、水位传感器安装与高水位设定 11一、安全指导与安全规则在安装与使用设备前，请详细阅读以下所列的安全规则和警告。本设备有危险电压，并控制危险的旋转机件。请按本说明书的规定进行操作。只有合格的专业人员允许操作本设备。并且在使用之前，需要熟悉本手册中所有的安全说明和安装操作方法。设备需要安全的供电电源，且设备必须接地。禁止将本设备安装在有震动、电磁干扰、潮湿或污染的环境中，如粉尘与腐蚀性气体。本设备只能按制造商规定的用途使用，未授权的修改或使用非本制造商所出售或推举的零配件会引起对设备的破坏。所有接线必须按本说明书给出的电路图进行接线，接线错误会导致设备本身与可能的被控制系统的损坏。所有对设备部控制电路的调整或更改必须与我公司协商，否则我公司不承担任何可能的后果。二、主要技术指标1、 输入电源：200～250V/50HZ2、 设备无负载时功耗：< 6W3、 测温围：0～99℃4、 测温精度：±1℃5、 水位分档：六档6、 外接负载最大总功率：12KW7、 外接电磁阀 E1 电压与最大功率：220V/50HZ，1.5KW8、 外接电磁阀 E2 电压与最大功率：220V/50HZ，1.5KW9、 外接循环泵 P1 电压与最大功率：220V/50HZ，1.5KW10、 外接循环泵 P2 电压与最大功率：220V/50HZ，1.5KW11、 外接循环泵 P3 电压与最大功率：220V/50HZ，1.5KW12、 外接电加热 H1 电压与最大功率：220V/50HZ，1.5KW13、 外接电加热带 H2 电压与最大功率：220V/50HZ，1.5KW14、 漏电动作电流：30mA/0.1S15、 外形尺寸：600 mm×500 mm×200mm16、 安装地点：室17、 安装允许环境温度：>0℃18、 安装允许环境湿度：<85%三、控制系统安装1、控制柜的固定本控制柜为室安装壁挂式控制柜，应安装在避开水淋的干燥位置。在安装控制柜的墙面上采纳 4 个 M8 的膨胀螺栓把 4 个挂片固定在墙面上，膨胀螺栓的位置尺寸如下图所示。把柜体用 4 个 M6 的螺栓拧在挂片上。2、运行原理图（见附图一）3、控制部分电路图4、控制柜接线端子图...
