图解HP服务器RAID配置

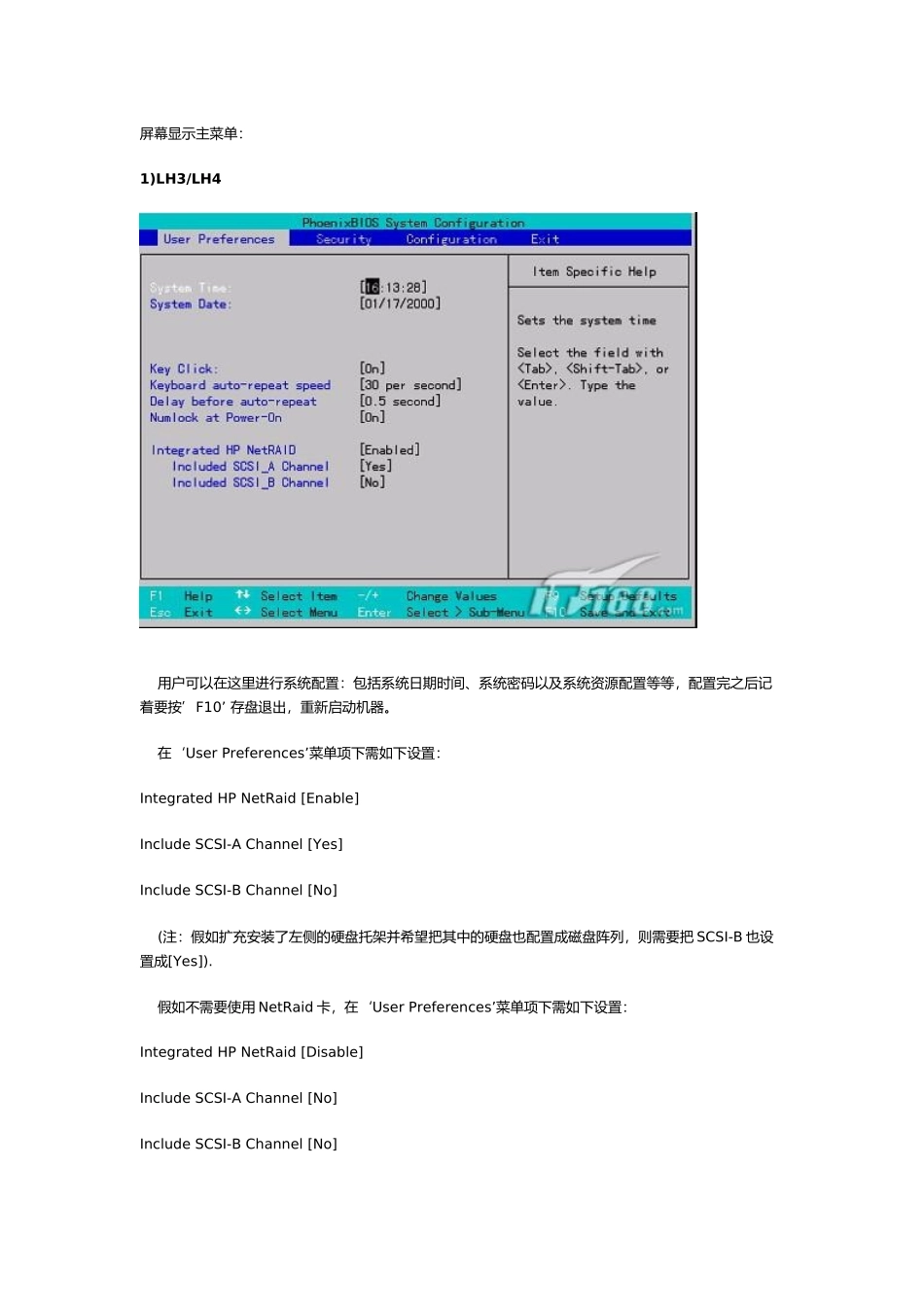

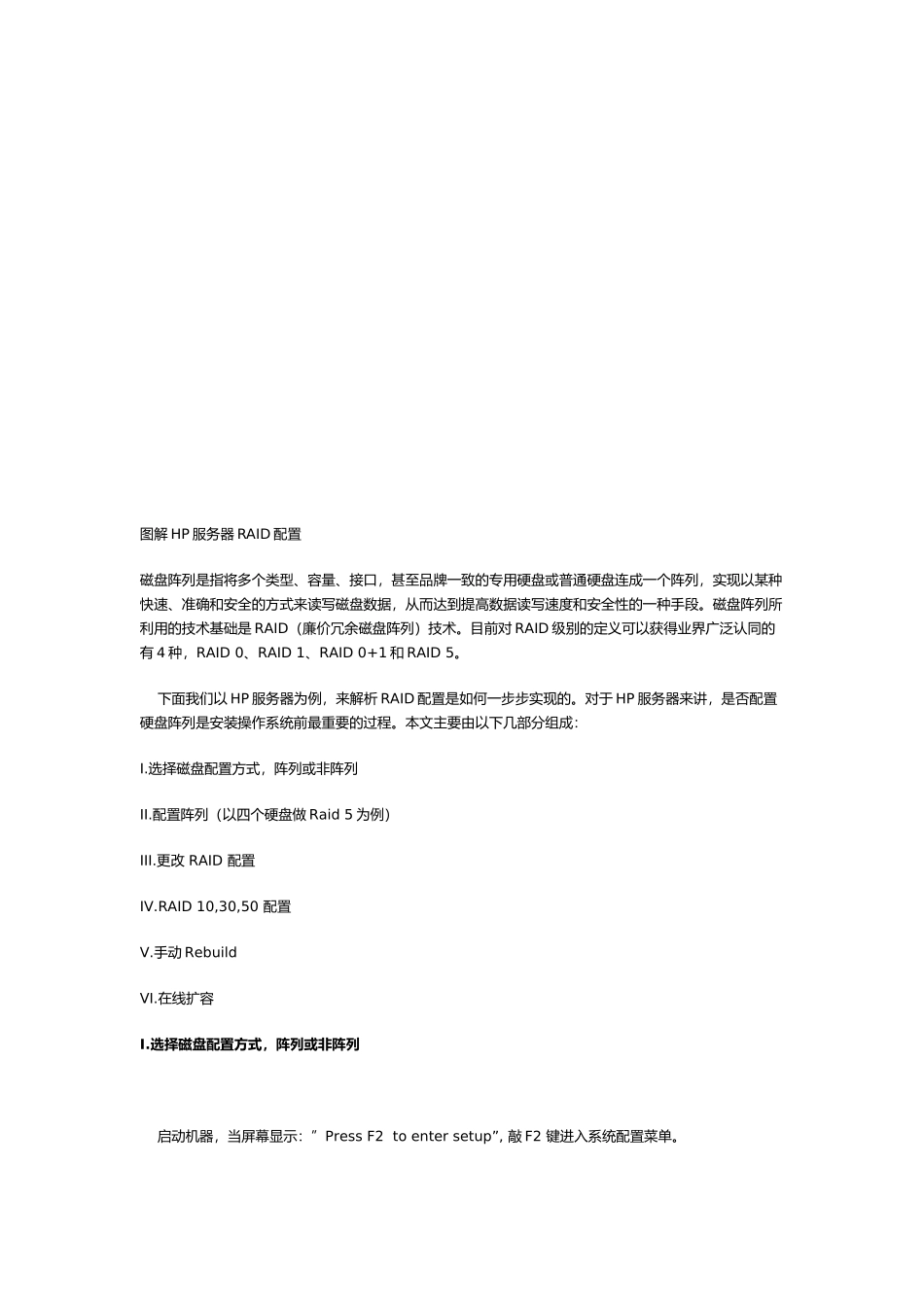

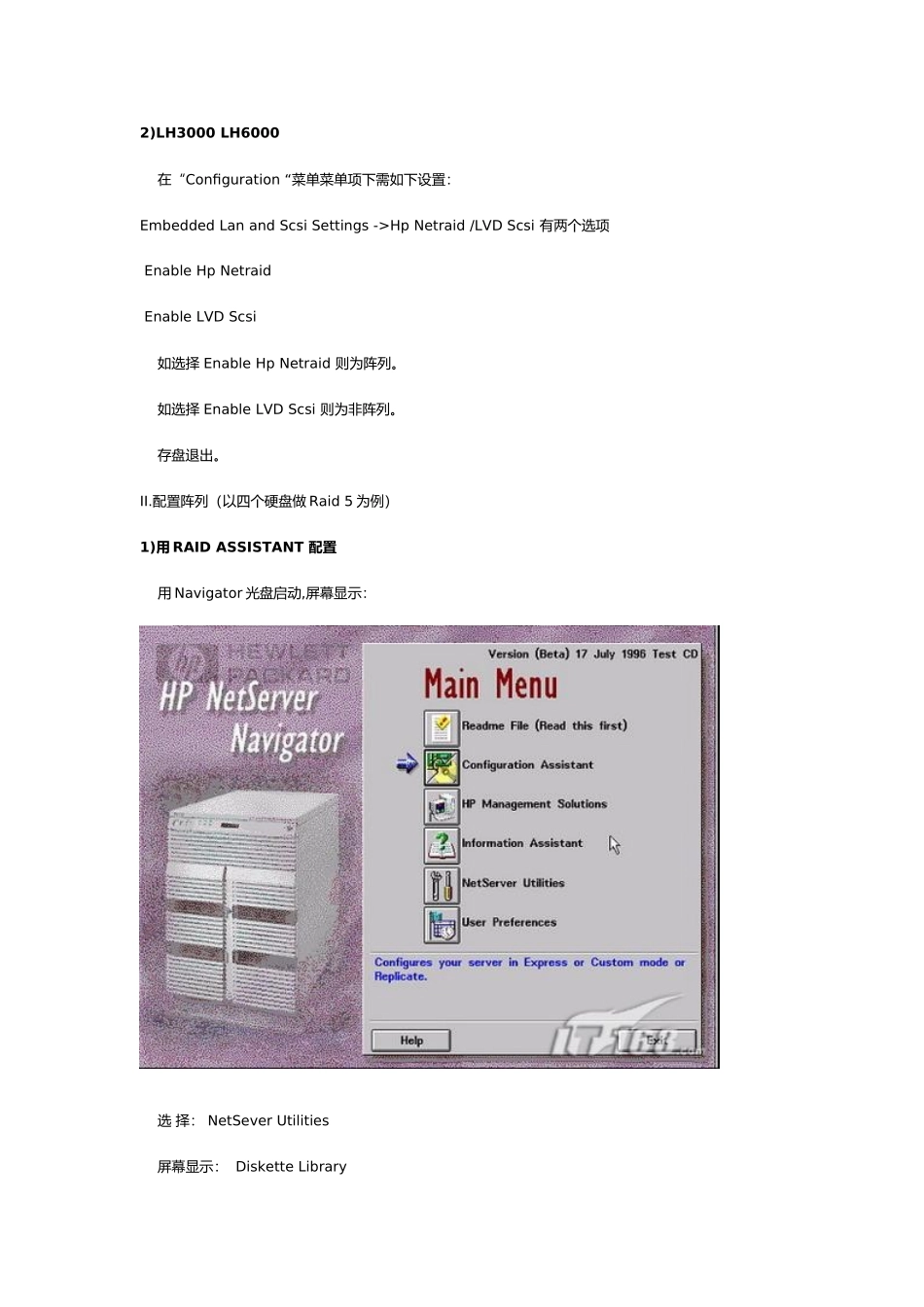

图解 HP 服务器 RAID 配置磁盘阵列是指将多个类型、容量、接口，甚至品牌一致的专用硬盘或普通硬盘连成一个阵列，实现以某种快速、准确和安全的方式来读写磁盘数据，从而达到提高数据读写速度和安全性的一种手段。磁盘阵列所利用的技术基础是 RAID（廉价冗余磁盘阵列）技术。目前对 RAID 级别的定义可以获得业界广泛认同的有 4 种，RAID 0、RAID 1、RAID 0+1 和 RAID 5。 下面我们以 HP 服务器为例，来解析 RAID 配置是如何一步步实现的。对于 HP 服务器来讲，是否配置硬盘阵列是安装操作系统前最重要的过程。本文主要由以下几部分组成：I.选择磁盘配置方式，阵列或非阵列II.配置阵列（以四个硬盘做 Raid 5 为例）III.更改 RAID 配置IV.RAID 10,30,50 配置V.手动 RebuildVI.在线扩容I.选择磁盘配置方式，阵列或非阵列 启动机器，当屏幕显示：”Press F2 to enter setup”, 敲 F2 键进入系统配置菜单。屏幕显示主菜单：1)LH3/LH4 用户可以在这里进行系统配置：包括系统日期时间、系统密码以及系统资源配置等等，配置完之后记着要按’F10’ 存盘退出，重新启动机器。 在‘User Preferences’菜单项下需如下设置：Integrated HP NetRaid [Enable] Include SCSI-A Channel [Yes] Include SCSI-B Channel [No] (注：假如扩充安装了左侧的硬盘托架并希望把其中的硬盘也配置成磁盘阵列，则需要把 SCSI-B 也设置成[Yes]). 假如不需要使用 NetRaid 卡，在‘User Preferences’菜单项下需如下设置：Integrated HP NetRaid [Disable] Include SCSI-A Channel [No] Include SCSI-B Channel [No] 2)LH3000 LH6000 在“Configuration “菜单菜单项下需如下设置：Embedded Lan and Scsi Settings ->Hp Netraid /LVD Scsi 有两个选项 Enable Hp Netraid Enable LVD Scsi 如选择 Enable Hp Netraid 则为阵列。 如选择 Enable LVD Scsi 则为非阵列。 存盘退出。II.配置阵列（以四个硬盘做 Raid 5 为例） 1)用 RAID ASSISTANT 配置 用 Navigator 光盘启动,屏幕显示： 选 择： NetSever Utilities 屏幕显示： Diskette Library Disk Array utility Print or view configuration Diagnostic Assistant More NetServer Utilities 选择： Disk Array Utility 屏幕显示： 选择：Configuration 菜单 并选择 Wizard 屏幕显示...
