城轨电气线路分析与故障排除设计说明书

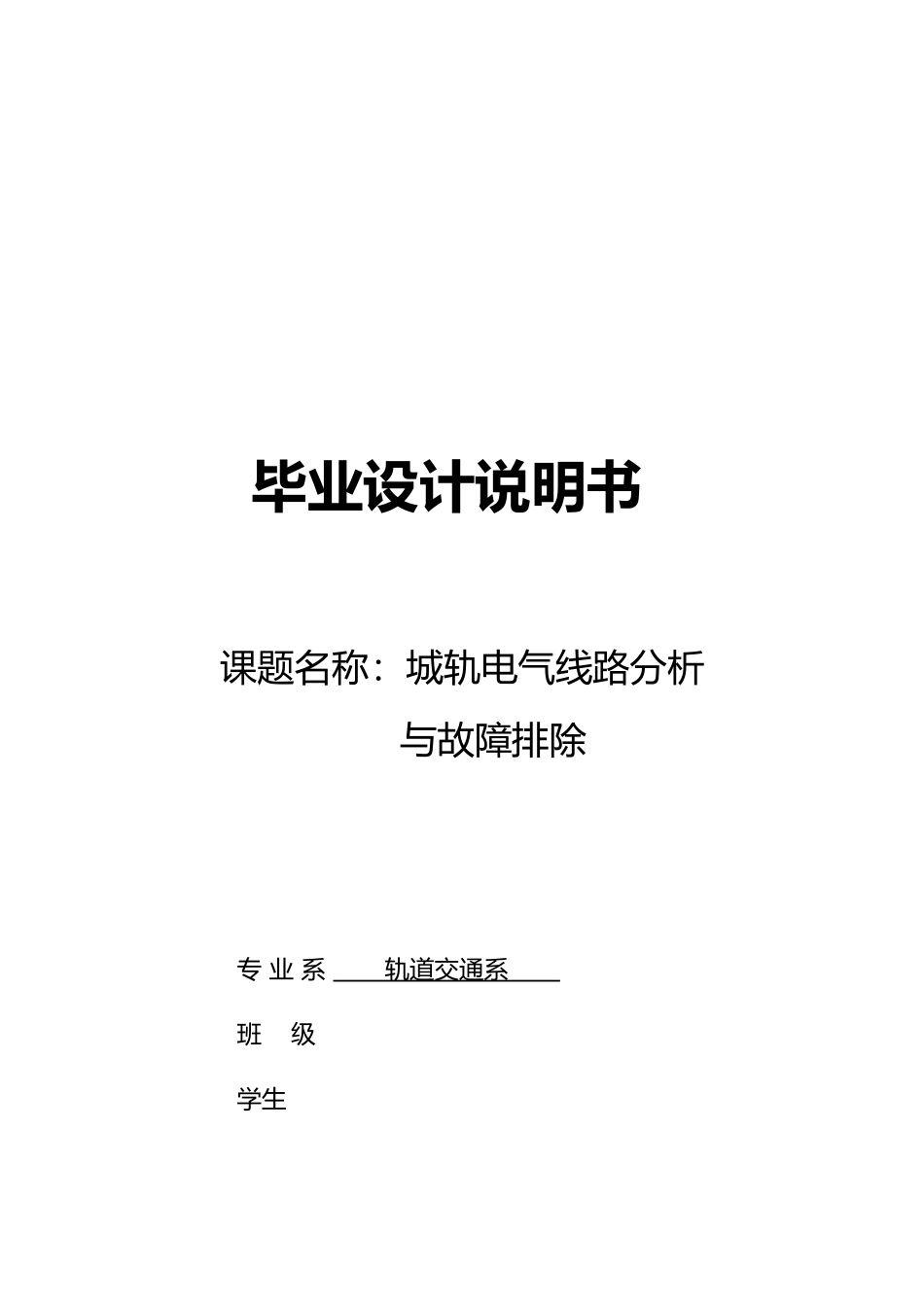

城轨电气线路分析与故障排除设计说明书_第1页
1/52
城轨电气线路分析与故障排除设计说明书_第2页
2/52
城轨电气线路分析与故障排除设计说明书_第3页
3/52
毕业设计说明书课题名称:城轨电气线路分析与故障排除 专 业 系 轨道交通系 班 级 学生 指导老师 完成日期 2024.12 2024 届毕业设计任务书 一、课题名称 :城轨车辆电气线路分析与故障排除 二、 指导老师: 三、 设计容与要求1、课题概述:随着城轨车辆牵引动力的沟通化和运行速度的提高,列车上的受控部件或控制装置也越来越多,控制和被控设备之间的协调和快速响应显得越来越重要。虽然现阶段城轨车辆大都引入了网络控制,但是由于硬线电路具有极高的可靠性和可维护性,因此在城轨车辆电气设计中仍然大量采纳硬线电路来实现其牵引、制动、控制等功能。本课题主要针对城轨车辆主电路、辅助电路与控制电路,如沟通传动主电路、列车激活控制电路、司机室占有控制电路、受电弓控制电路、高速断路器控制电路、传动控制电路、驾驶模式控制电路等展开分析,指出其常见的故障现象,并详细说明故障排除的方法。 2、设计容与要求: (1)设计容本课题下设 3 个子课题:①城轨车辆主电路分析与故障排除②城轨车辆辅助电路分析与故障排除③城轨车辆控制电路分析与故障排除每个子课题设计的主要容可包括:①城轨车辆电气线路整体介绍;②该电路主要部件结构、功能原理分析③该电路各功能模块的工作原理分析④常见故障的推断与排除方法⑤总结 (2)要求①要求学生有一定的电气线路识图与制图基础;②论文中的所有电器线路图均要用制图软件规绘制;③要求学生有一定的电气控制与城轨专业基础;④通过检索文献或其他方式,深化了解设计容所需要的各种信息;⑤能够灵活运用《电工》或《电机与电气控制》等课程的基础知识和城轨专业知识来分析城轨车辆的各种电路。四、设计参考书1.《电气识图》,吕庆荣等主编,化工2.《电机与电气控制》3.《城市轨道交通车辆电气检修》4.《城市轨道交通车辆运行与维修》5.《城市轨道交通车辆电气设备》五、设计说明书要求1.封面2.目录3.容摘要(200-400 字左右,中英文)4.引言5.正文(设计方案比较与选择,设计方案原理、分析、论证,设计结果的说明与特点)6.结束语7.附录(参考文献、图纸、材料清单等)六、毕业设计进程安排第 1 周: 资料准备与借阅,了解课题思路。第 2-3 周: 设计要求说明与课题容辅导。第 4-7 周:进行毕业设计,完成初稿。第 7-10 周: 第一次检查,了解设计完成情况。第 11 周: 第二次检查设计完成情况,并作好毕业答辩准备。第 12 周: 毕业答辩与综合成绩评定。七...
