城轨车辆辅助电路分析与故障排除设计说明书

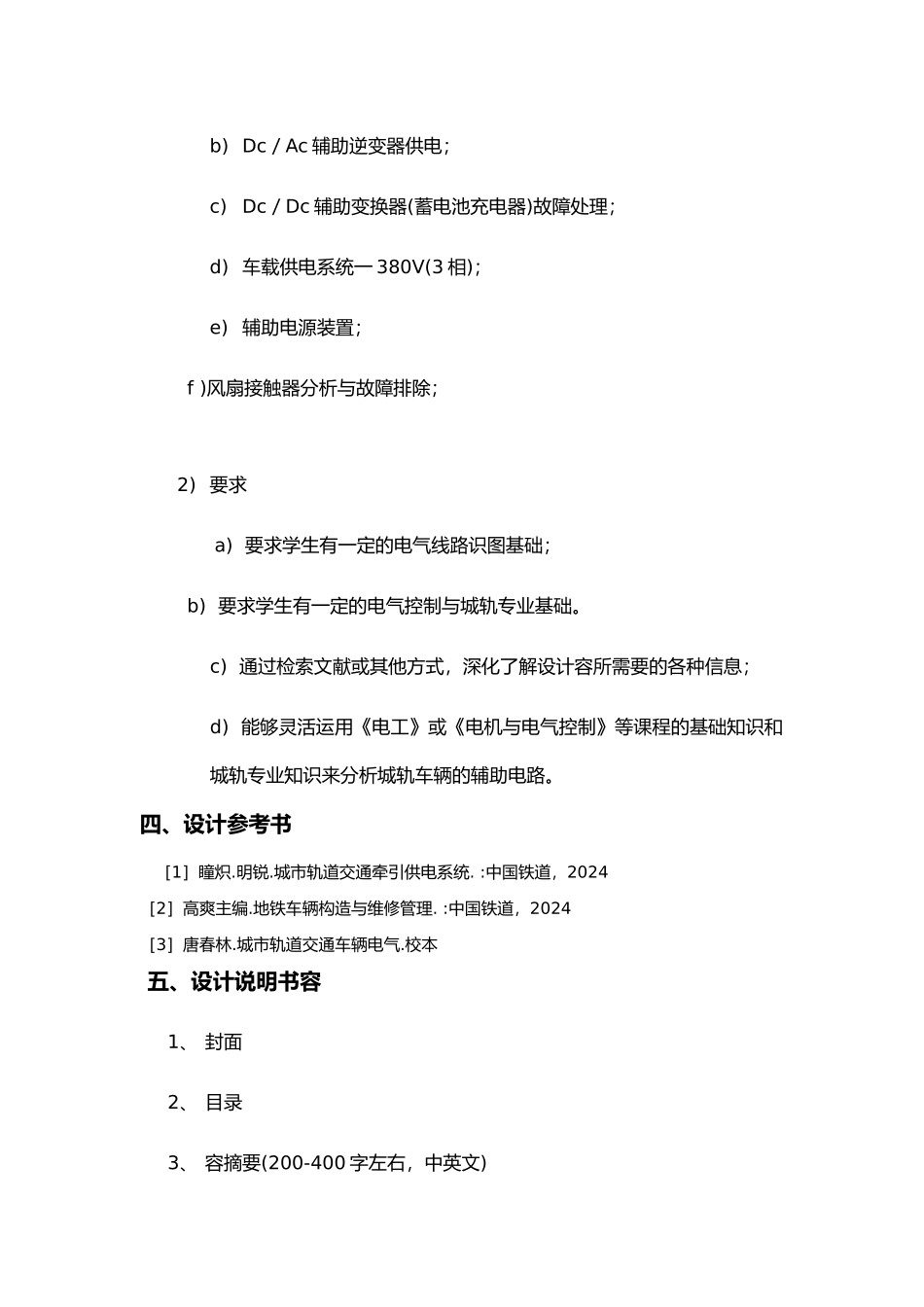

2024 届毕业设计说明书课题名称：城轨车辆辅助电路分析与故障排除设计专 业 系 轨 道 交 通 系 班 级学生指导老师完成日期 2024 届毕业设计任务书一、课题名称城轨车辆辅助电路的原理分析与故障排除二、指导老师三、设计容与要求1、课题概述:随着城轨车辆牵引动力的沟通化和运行速度的提高，列车上的受控部件或控制装置也越来越多，控制和被控设备之间的协调和快速响应显得越来越重要。虽然现阶段城轨车辆大都引入了网络控制，但是由于硬线电路具有极高的可靠性和可维护性，因此在城轨车辆电气设计中仍然大量采纳硬线电路来实现其控制功能。 本课题主要针对城轨车辆的部分辅助电路，包括辅助逆变器（DC/AC变流器，简称SIV）和低压电源（DC/DC变流器和蓄电池）两大部分等展开分析，指出其常见的故障现象，并详细说明排除故障的方法。2、设计容与要求：1) 设计容a) 辅助系统概述；b) Dc／Ac 辅助逆变器供电；c)Dc／Dc 辅助变换器(蓄电池充电器)故障处理；d) 车载供电系统一 380V(3 相)；e) 辅助电源装置； f )风扇接触器分析与故障排除；2) 要求a) 要求学生有一定的电气线路识图基础； b) 要求学生有一定的电气控制与城轨专业基础。c) 通过检索文献或其他方式，深化了解设计容所需要的各种信息； d) 能够灵活运用《电工》或《电机与电气控制》等课程的基础知识和城轨专业知识来分析城轨车辆的辅助电路。四、设计参考书 ［1］瞳炽.明锐.城市轨道交通牵引供电系统. :中国铁道，2024［2］高爽主编.地铁车辆构造与维修管理. :中国铁道，2024［3］唐春林.城市轨道交通车辆电气.校本 五、设计说明书容1、 封面2、 目录3、 容摘要(200-400 字左右，中英文)4、 引言5、 正文（设计方案比较与选择，设计方案原理、分析、论证，设计结果的说明与特点）6、 结束语7、 附录(参考文献、图纸、材料清单等)六、 设计进程安排第 1 周： 资料准备与借阅，了解课题思路。第 2-3 周: 设计要求说明与课题容辅导。第 4－7 周：进行毕业设计，完成初稿。第 7-10 周： 第一次检查，了解设计完成情况。第 11 周： 第二次检查设计完成情况，并作好毕业答辩准备。第 12 周： 毕业答辩与综合成绩评定。七、毕业设计答辩与论文要求 1、毕业设计答辩要求1) 答辩前三天，每个学生应按时将毕业设计说明书或毕业论文、专题报告等必要资料交指导老师批阅，由指导老师写出批阅意见。2) 学生答辩时，自述部分容包括课题...
