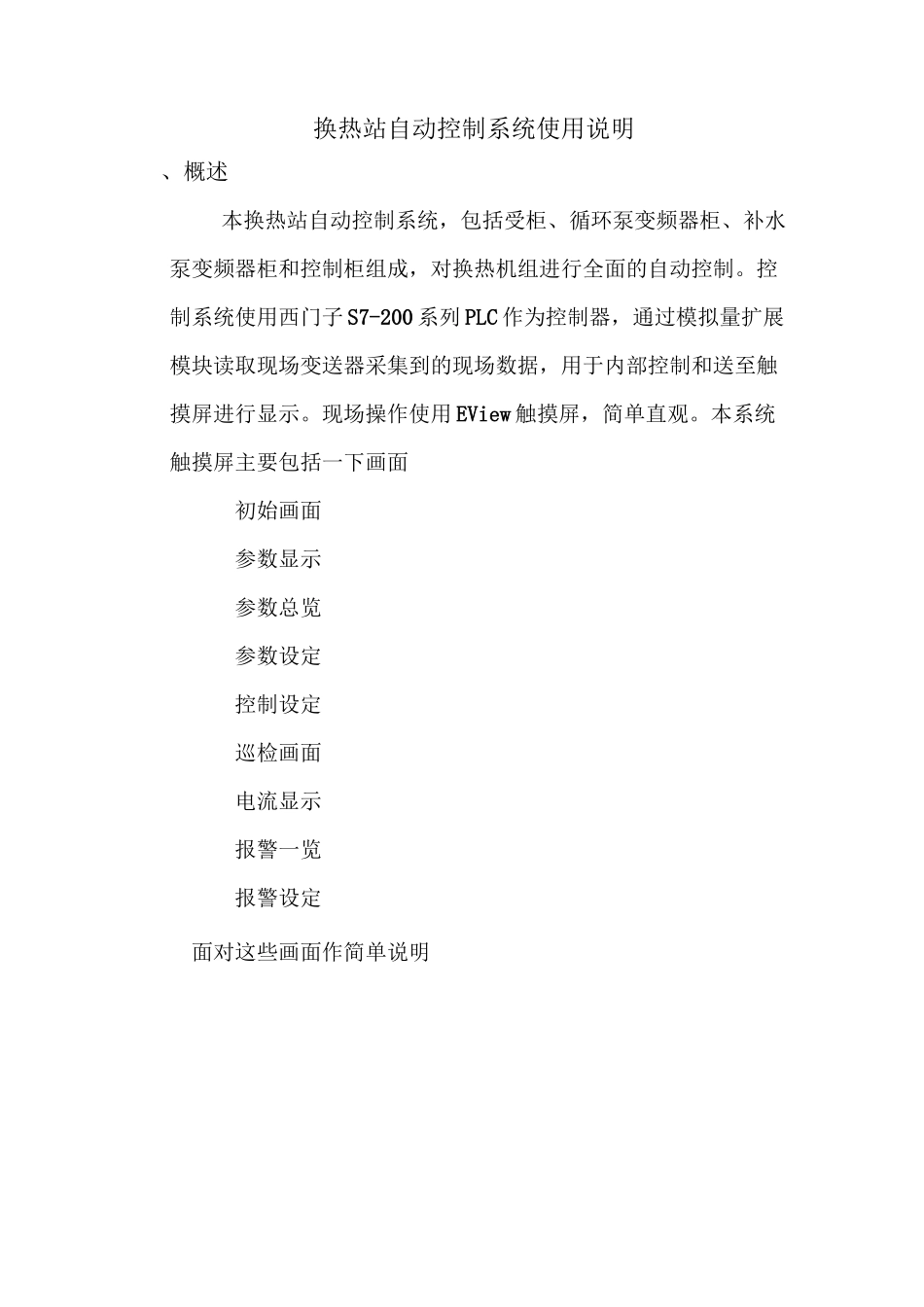

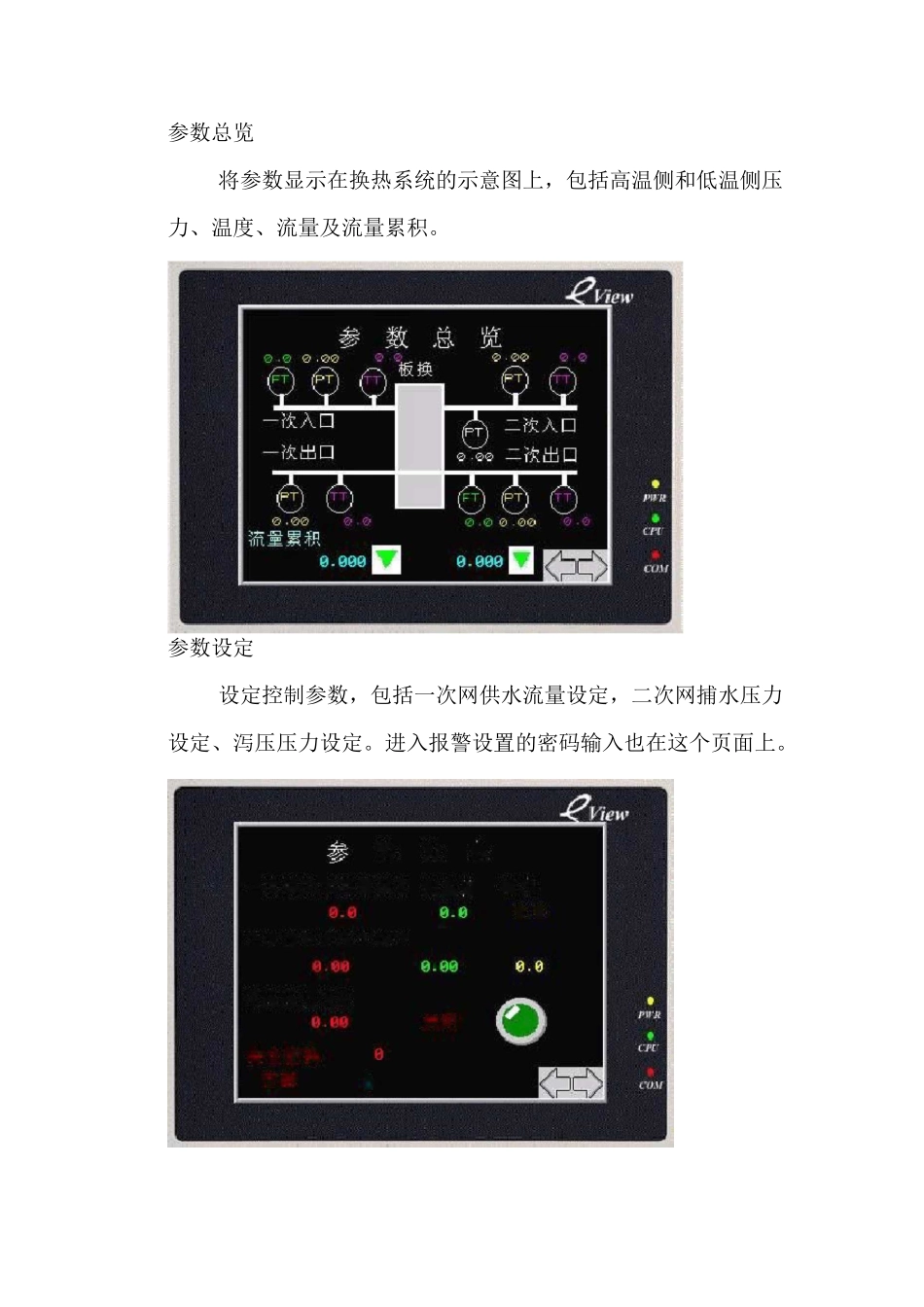

换热站自动控制系统使用说明、概述本换热站自动控制系统，包括受柜、循环泵变频器柜、补水泵变频器柜和控制柜组成，对换热机组进行全面的自动控制。控制系统使用西门子 S7-200 系列 PLC 作为控制器，通过模拟量扩展模块读取现场变送器采集到的现场数据，用于内部控制和送至触摸屏进行显示。现场操作使用 EView 触摸屏，简单直观。本系统触摸屏主要包括一下画面初始画面参数显示参数总览参数设定控制设定巡检画面电流显示报警一览报警设定面对这些画面作简单说明初始画面为系统上电时屏幕显示的画面，点击手型按钮进入操作各画面。进入操作画面后不再显示此画面。WView换热站自动控制系统沈阳新华控制系统有隈盘司2005-11cnCUM参数显示在这个画面显示系统的基本参数，包括高温侧和低温侧压力、温度、流量。还包括电机温度数据。数设定输关注0一浓期供水流壘设定测重0.二浓网补水压力设定泻压压力设宦安全密玛参数总览将参数显示在换热系统的示意图上，包括高温侧和低温侧压力、温度、流量及流量累积。参数设定设定控制参数，包括一次网供水流量设定，二次网捕水压力设定、泻压压力设定。进入报警设置的密码输入也在这个页面上。控制设定在这个画面设定控制模式及输入手动时的输出值。可设定补水泵、泻压阀和电动阀的状态，手动开启补水泵和泻压阀，设定补水泵和电动阀在手动时的输出值。巡检画面用于上传巡检信息。控制设定停动值手动自动手动自动启打err垃磁rw-二凉热童.累积—诜热壘 0・0 仙累积循环泵 2it傭环泵 1电流显示显示循环泵的三相电流大小，并显示一次网和二次网的热量及热量积算。报警一览Flfl0.两显示当前的报警信常常常常常常常常常常正警-L億环泵 lit 温度高限俺环泵度高隈循环泵 1 輕.流高限二诜网回.水压力高限二次朋回水压力底限报警设定设定报警限。本画面只有在输入安全密码后才可以进入。循环泵 1 鮭,流底限俺环泵 2 施流高隈循环泵 2 氓一流底0/1/自动补水设2、二、操作使用说明1、基本操作说明控制系统使用触摸屏作为人机界面。触摸屏通过通讯电缆与PLC 进行通讯交换数据。可以通过点击触摸屏上的开关来切换开关的状态。如果要输入数据，可以用手指点击要输入的数据将会弹出一个数字小键盘，可以用手指点击相应的数字输入你想要的数值，然后点击小键盘上的 ENT 确认，便可以输入数据了，如下图所示使用自动补水需要按以下规程操作A、将变频补水柜面板上的转换开关调整至 1#自动或 2#自动状态。B、...
