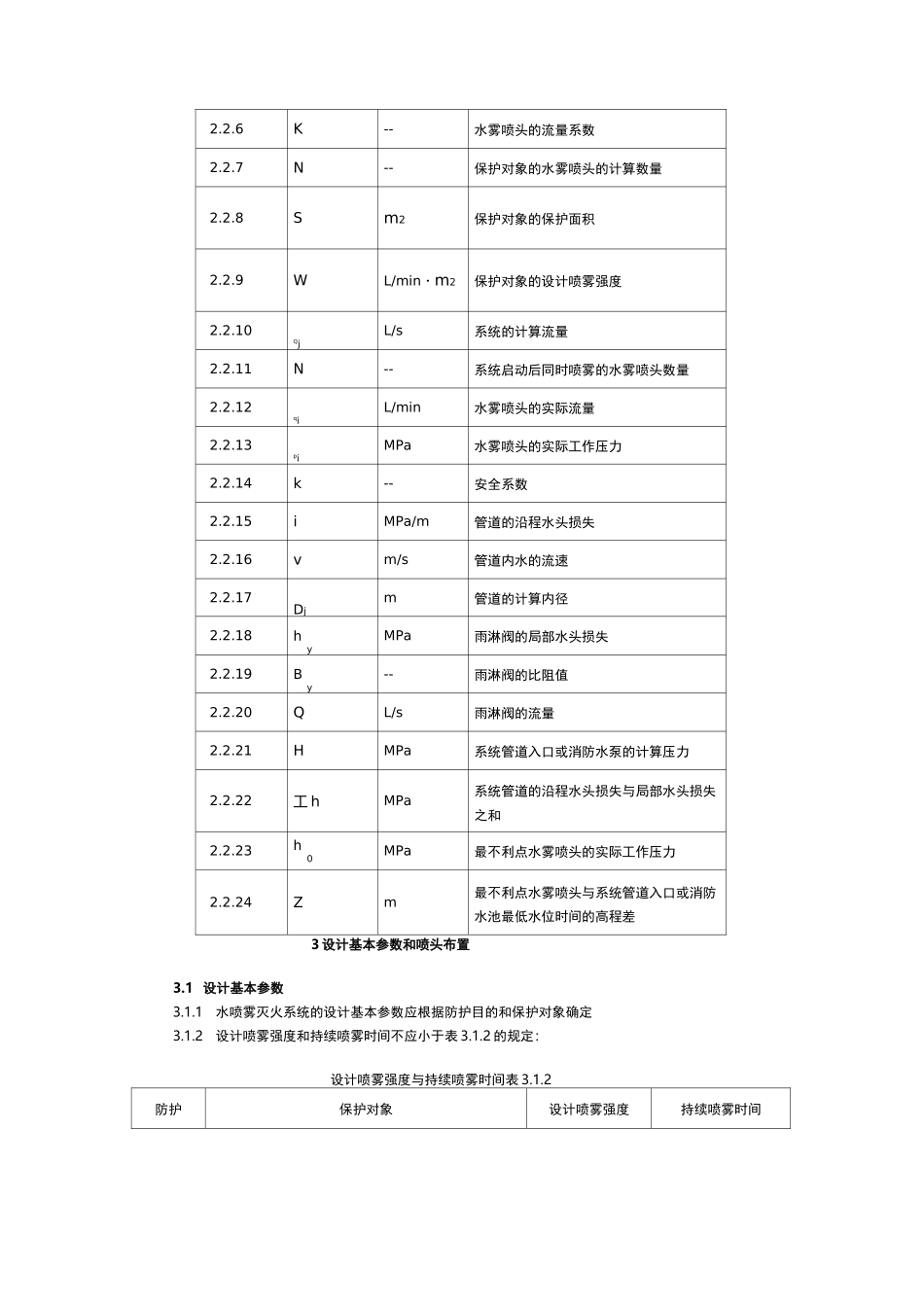

水喷雾灭火系统设计规范1 总则1.0.1 为了合理地设计水喷雾灭火系统,减少火灾危害,保护人身和财产安全,制定本规范。1.0.2 本规范适用于新建、扩建、改建工程中生产、储存装置或装卸设施设置的水喷雾灭火系统的设计；本规范不适用于运输工具或移动式水喷雾灭火装置的设计。1.0.3 水喷雾灭火系统可用于扑救固体火灾，闪点高于 60°C 的液体火灾和电气火灾。并可用于可燃气体和甲、乙、丙类液体的生产、储存装置或装卸设施的防护冷却。1.0.4 水喷雾灭火系统不得用于扑救遇水发生化学反应造成燃烧、爆炸的火灾，以及水雾对保护对象造成严重破坏的火灾。1.0.5 水喷雾灭火系统的设计，除应执行本规范的规定外，尚应符合国家现行有关标准、规范的规定。2 术语、符号2.1 术语2.1.1水喷雾灭火系统 watersprayextinguishingsystem 由水源、供水设备、管道、雨淋阀组、过滤器和水雾喷头等组成，向保护对象喷射水雾灭火或防护冷却的灭火系统。2.1.2传动管 transferpipe利用闭式喷头探测火灾，并利用气压或水压的变化传输信号的管道。2.1.3响应时间 responsetime由火灾自动报警系统发出火警信号起，至系统中最不利点水雾喷头喷出水雾的时间。2.1.4水雾喷头 spraynozzle在一定水压下，利用离心或撞击原理将水分解成细小水滴的喷头。2.1.5水雾喷头的有效射程 effectiverangeofspraynozzle水雾喷头水平喷射时，水雾达到的最高点与喷口之间的距离。2.1.6水雾锥 waterspraycone 在水雾喷头有效射程内水雾形成的圆锥体。2.1.7雨淋阀组 delugevalvesunit 由雨淋阀、电磁阀、压力开关、水力警铃、压力表以及配套的通用阀门组成的阀组。2.2符号QCZI条号符号单位涵义2.2.1Rm水雾锥底圆半径2.2.2Bm水雾喷头的喷口与保护对象之间的距离2.2.3e水雾喷头的雾化角2.2.4QL/min水雾喷头的流量2.2.5PMPa水雾喷头的工作压力2.2.6K--水雾喷头的流量系数2.2.7N--保护对象的水雾喷头的计算数量2.2.8Sm2保护对象的保护面积2.2.9WL/min・m2保护对象的设计喷雾强度2.2.10QjL/s系统的计算流量2.2.11N--系统启动后同时喷雾的水雾喷头数量2.2.12qiL/min水雾喷头的实际流量2.2.13piMPa水雾喷头的实际工作压力2.2.14k--安全系数2.2.15iMPa/m管道的沿程水头损失2.2.16vm/s管道内水的流速2.2.17Djm管道的计算内径2.2.18hyMPa雨淋阀的局部水头损失2.2.19By--雨淋阀的比阻值2.2.20QL/s雨淋阀的流量2.2.21HMPa系统管道入口或消防水泵的计算压力2.2.22工 hMPa系统管道的沿程水头损...
