离子源及加速器的国内外发展简介

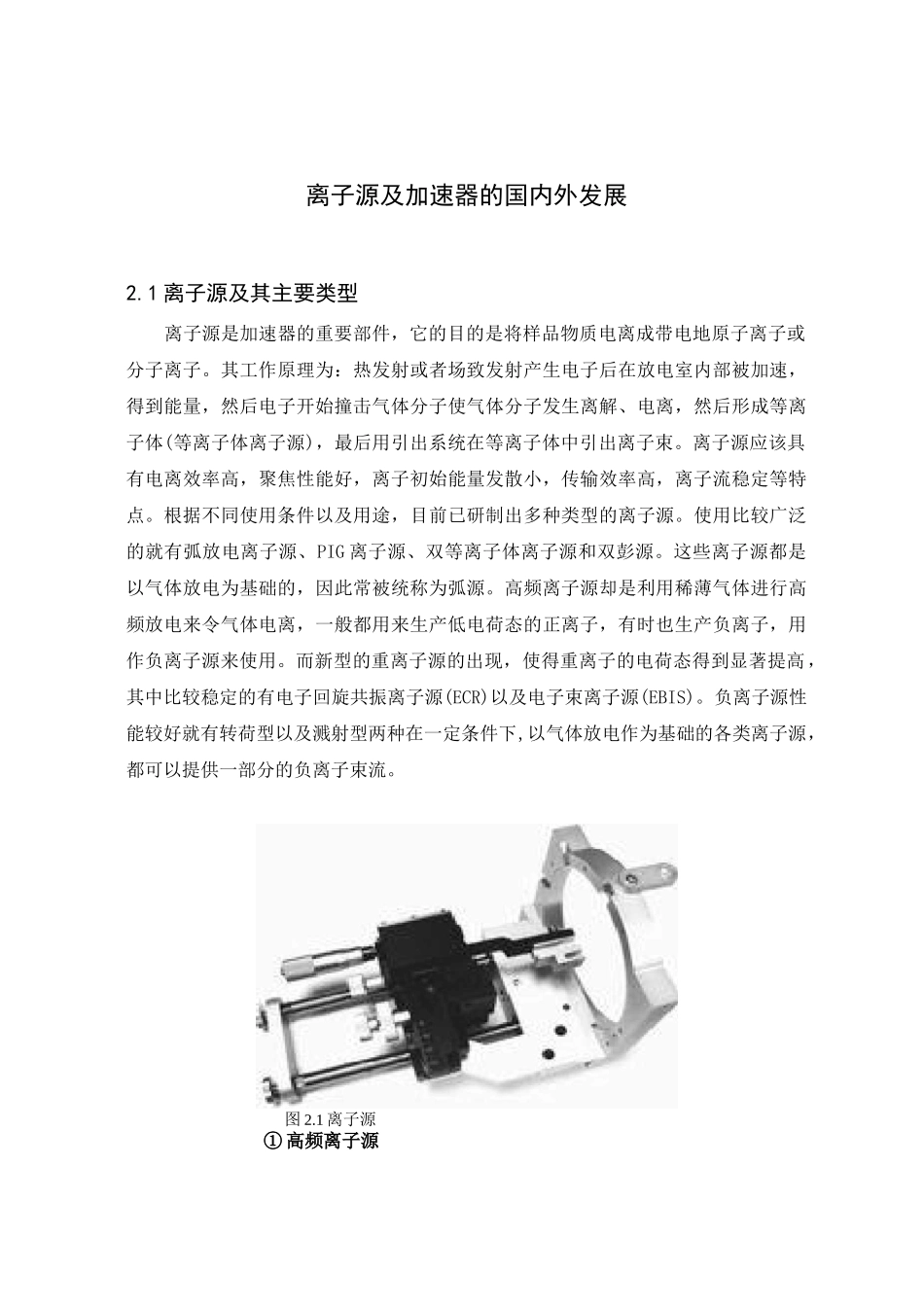

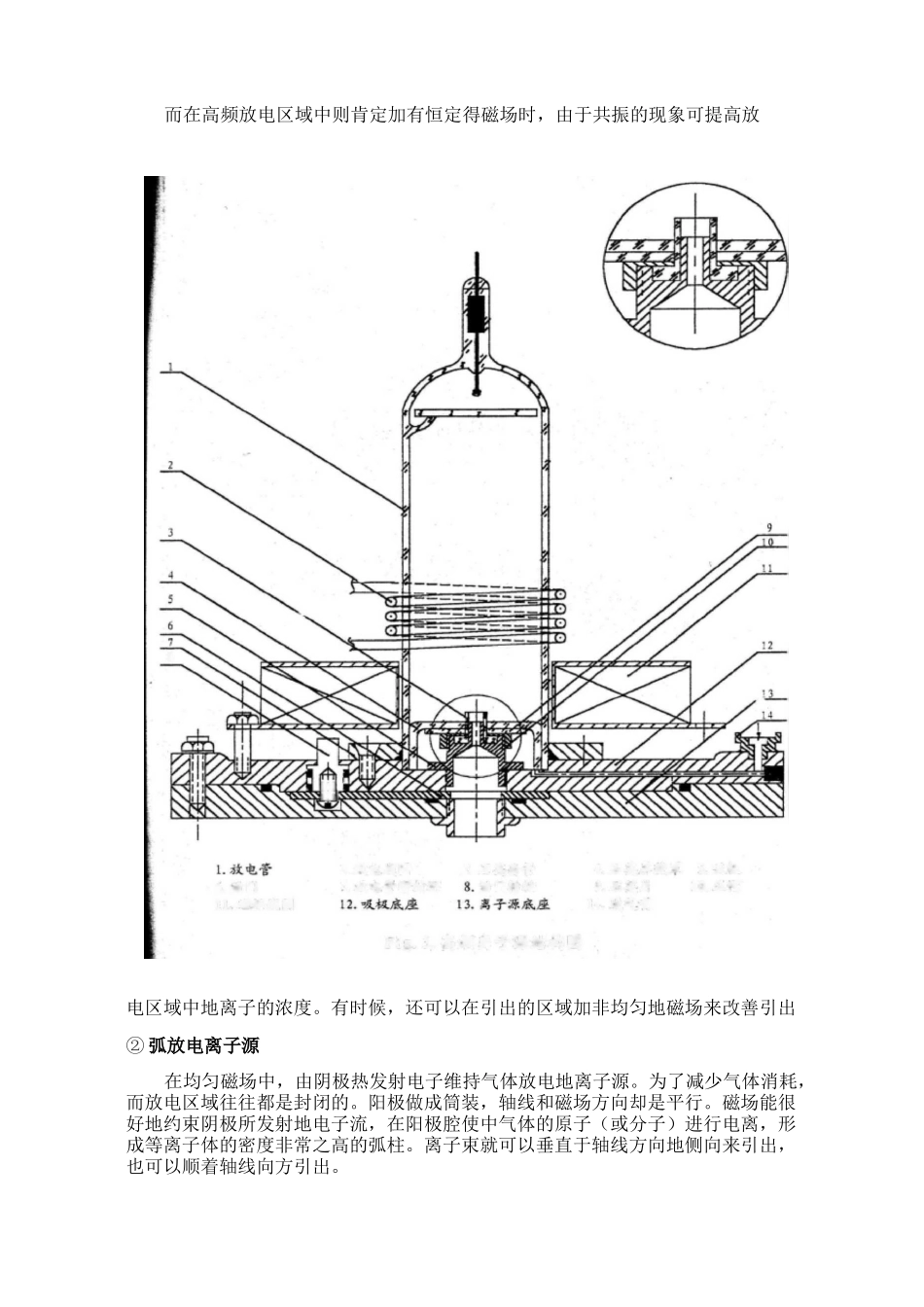

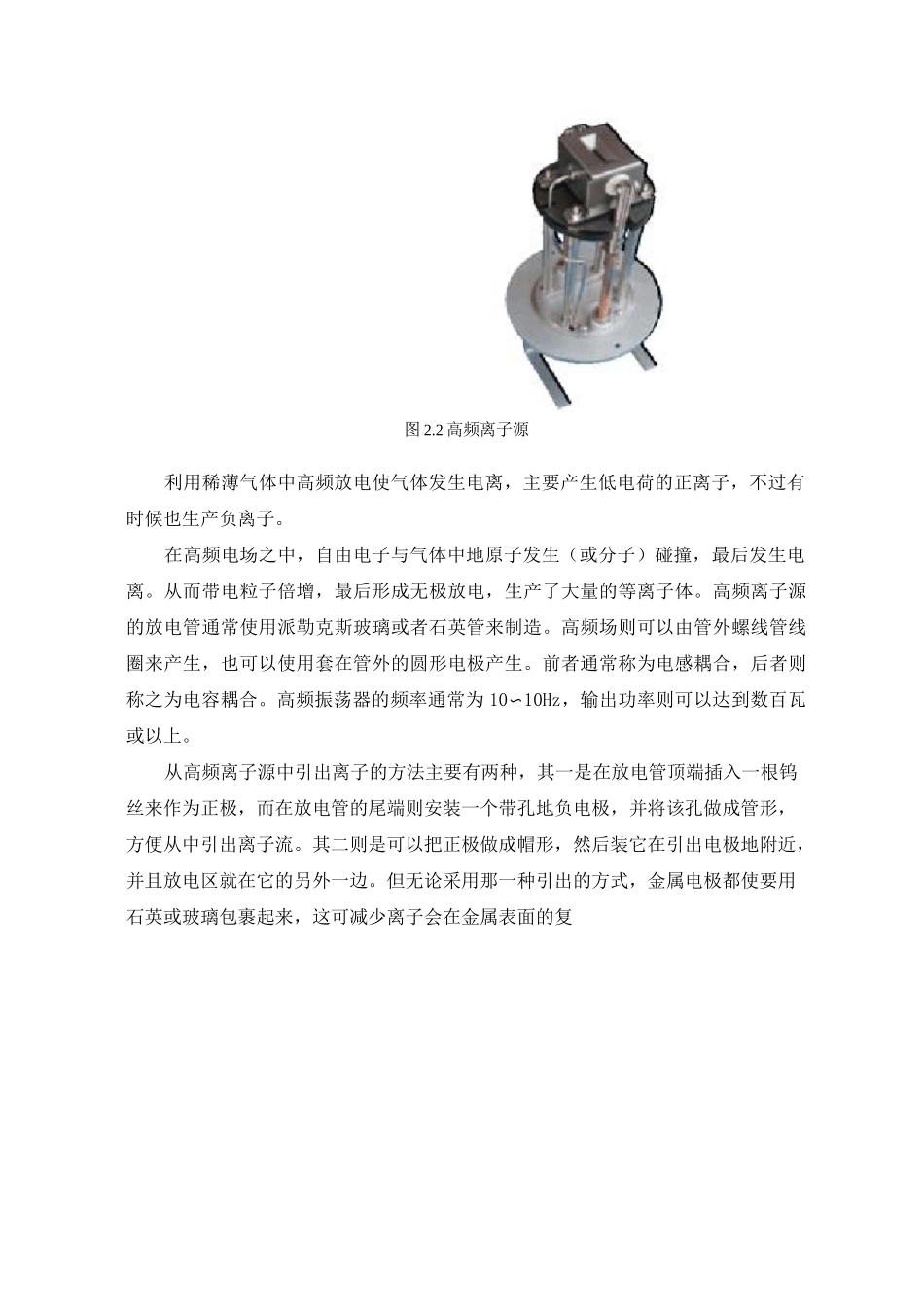

离子源及加速器的国内外发展2.1 离子源及其主要类型离子源是加速器的重要部件，它的目的是将样品物质电离成带电地原子离子或分子离子。其工作原理为：热发射或者场致发射产生电子后在放电室内部被加速，得到能量，然后电子开始撞击气体分子使气体分子发生离解、电离，然后形成等离子体(等离子体离子源)，最后用引出系统在等离子体中引出离子束。离子源应该具有电离效率高，聚焦性能好，离子初始能量发散小，传输效率高，离子流稳定等特点。根据不同使用条件以及用途，目前已研制出多种类型的离子源。使用比较广泛的就有弧放电离子源、PIG 离子源、双等离子体离子源和双彭源。这些离子源都是以气体放电为基础的，因此常被统称为弧源。高频离子源却是利用稀薄气体进行高频放电来令气体电离，一般都用来生产低电荷态的正离子，有时也生产负离子，用作负离子源来使用。而新型的重离子源的出现，使得重离子的电荷态得到显著提高，其中比较稳定的有电子回旋共振离子源(ECR)以及电子束离子源(EBIS)。负离子源性能较好就有转荷型以及溅射型两种在一定条件下,以气体放电作为基础的各类离子源，都可以提供一部分的负离子束流。图 2.1 离子源① 高频离子源图 2.2 高频离子源利用稀薄气体中高频放电使气体发生电离，主要产生低电荷的正离子，不过有时候也生产负离子。在高频电场之中，自由电子与气体中地原子发生（或分子）碰撞，最后发生电离。从而带电粒子倍增，最后形成无极放电，生产了大量的等离子体。高频离子源的放电管通常使用派勒克斯玻璃或者石英管来制造。高频场则可以由管外螺线管线圈来产生，也可以使用套在管外的圆形电极产生。前者通常称为电感耦合，后者则称之为电容耦合。高频振荡器的频率通常为 10〜10Hz，输出功率则可以达到数百瓦或以上。从高频离子源中引出离子的方法主要有两种，其一是在放电管顶端插入一根钨丝来作为正极，而在放电管的尾端则安装一个带孔地负电极，并将该孔做成管形，方便从中引出离子流。其二则是可以把正极做成帽形，然后装它在引出电极地附近，并且放电区就在它的另外一边。但无论采用那一种引出的方式，金属电极都使要用石英或玻璃包裹起来，这可减少离子会在金属表面的复而在高频放电区域中则肯定加有恒定得磁场时，由于共振的现象可提高放电区域中地离子的浓度。有时候，还可以在引出的区域加非均匀地磁场来改善引出② 弧放电离子源在均匀磁场中，由阴极热发射电子维持气体放电地离子源。为了减少气体...
