塑胶模具斜顶设计方案

塑胶模具斜顶设计方案_第1页
1/11
塑胶模具斜顶设计方案_第2页
2/11
塑胶模具斜顶设计方案_第3页
3/11

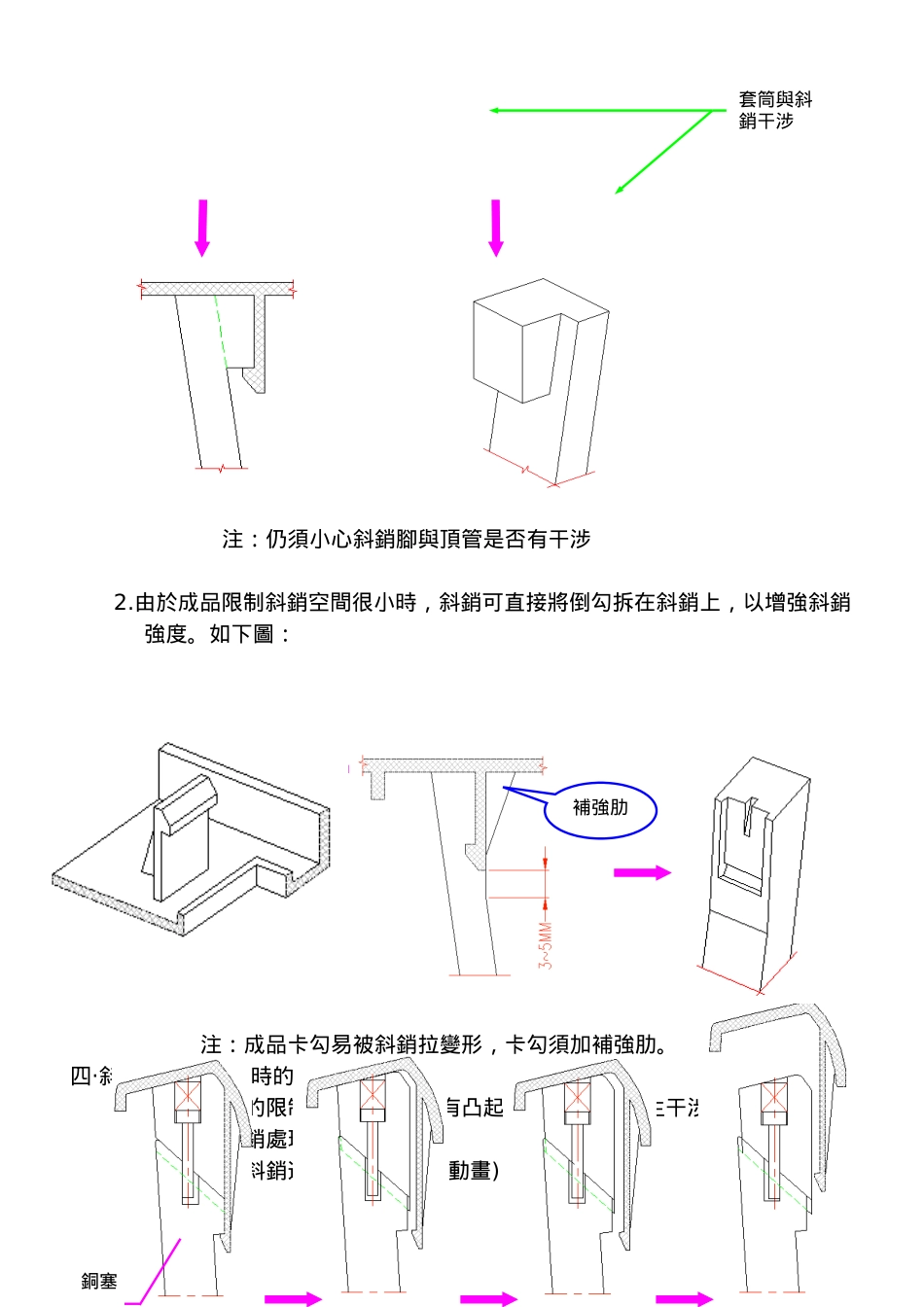

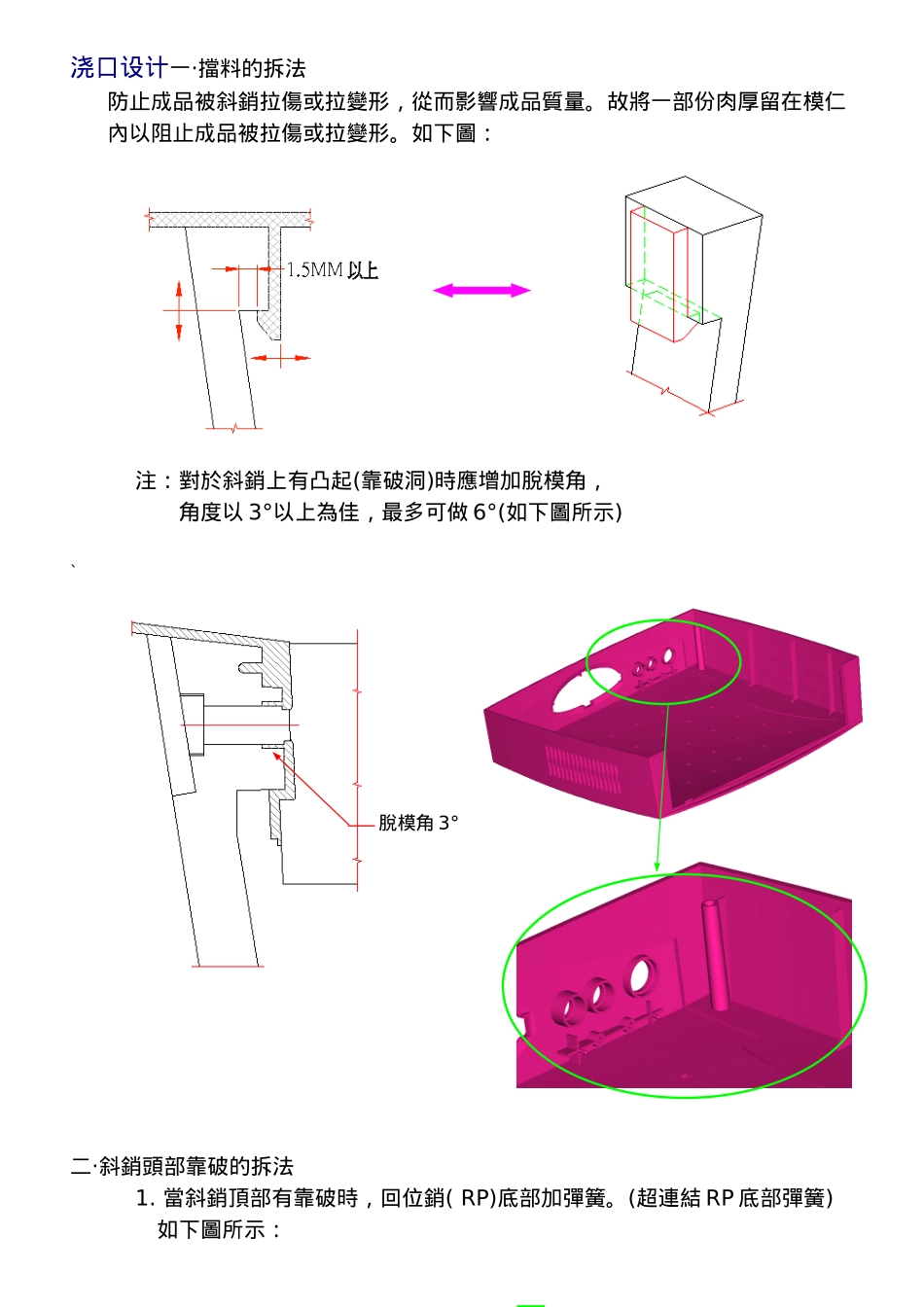

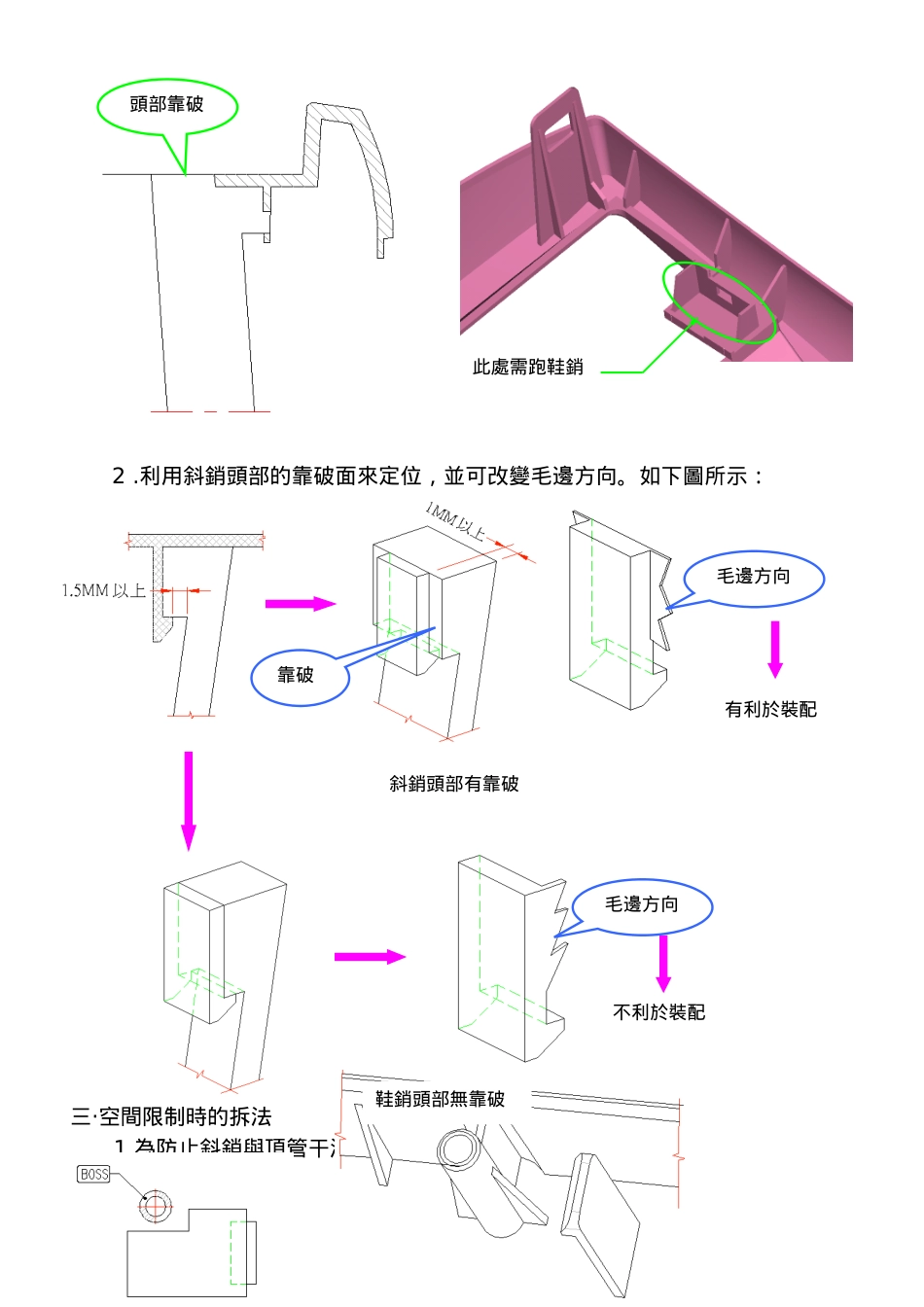

浇口设计‧一 擋料的拆法防止成品被斜銷拉傷或拉變形,從而影響成品質量。故將一部份肉厚留在模仁內以阻止成品被拉傷或拉變形。如下圖:注:對於斜銷上有凸起(靠破洞)時應增加脫模角,角度以 3°以上為佳,最多可做 6°(如下圖所示)`‧二 斜銷頭部靠破的拆法1. 當斜銷頂部有靠破時,回位銷( RP)底部加彈簧。(超連結 RP 底部彈簧)如下圖所示:脫模角 3°不利於裝配2 .利用斜銷頭部的靠破面來定位,並可改變毛邊方向。如下圖所示:‧三 空間限制時的拆法1.為防止斜銷與頂管干涉,在斜銷上做缺角處理。如下圖:`有利於裝配毛邊方向毛邊方向靠破頭部靠破斜銷頭部有靠破鞋銷頭部無靠破此處需跑鞋銷注:仍須小心斜銷腳與頂管是否有干涉2.由於成品限制斜銷空間很小時,斜銷可直接將倒勾拆在斜銷上,以增強斜銷強度。如下圖:注:成品卡勾易被斜銷拉變形,卡勾須加補強肋。‧四 斜銷頭部有凸起時的拆法由於成品形狀的限制,在斜銷頭部有凸起(即運動時會產生干涉現象),此時,可做兩截式斜銷處理。下圖為兩截式斜銷運動過程(超連結動畫):銅塞套筒與斜銷干涉補強肋下圖為兩截式斜銷分解動作与計算公式:上圖中:1. S4=H3*tgα (H3 為頭部斜與公模仁靠破長度;α 為斜銷角度) 2. S4>S3 (保証頭部斜銷安全回位)3. S1=H*tgα=H1*tgβ (H 為斜銷頂出行程;H1 為兩截式斜銷產生相對垂直距離;S1 為兩截式斜銷產生相對水平距離; β 為溝槽角度)4. S2=(H1-H2)*ctgβ (S2 為頭部斜銷相對水平運動距離;H2 相對垂直下降距離)5. S2=S+1MM 以上的距離;6. S3>S1-S2;7. 鞋銷頭部側邊一定要有 1MM 以上的靠破。(如下圖所示)8. 兩截式斜銷是利用燕尾相互連接。 (如下圖所示)‧五 偷料拆法由於斜銷頭部在頂出過程中有干涉現象,可能會損傷成品,因此,在不影響成品的強度与裝配性的情況下,可將成品有干涉地方的肉厚做偷料處理。如下圖:此處有干涉偷改成水平此處有干涉要有 1MM 以上的靠破面,以便頭部斜銷安全回位与定位。燕尾槽連接‧六 防縮水為防止成品在倒勾處有縮水現象,可在倒勾根部做小凸台來減少肉厚。具體尺寸如下圖:‧七 斜銷引導与定位的拆法為斜銷在頂出過程中有引導与定位作用,可增加一台階或燕尾槽來實現。如下圖:適宜半截式斜銷軌道作用1.5°~3°注:若斜銷與滑塊有插破時,注意頂板拉回可能不確保,會造成模仁撞坏。可考慮增加定位裝置。(如上圖所示)滑塊的拆法‧一 擋料的拆法防止成品被滑塊拉傷或拉...
