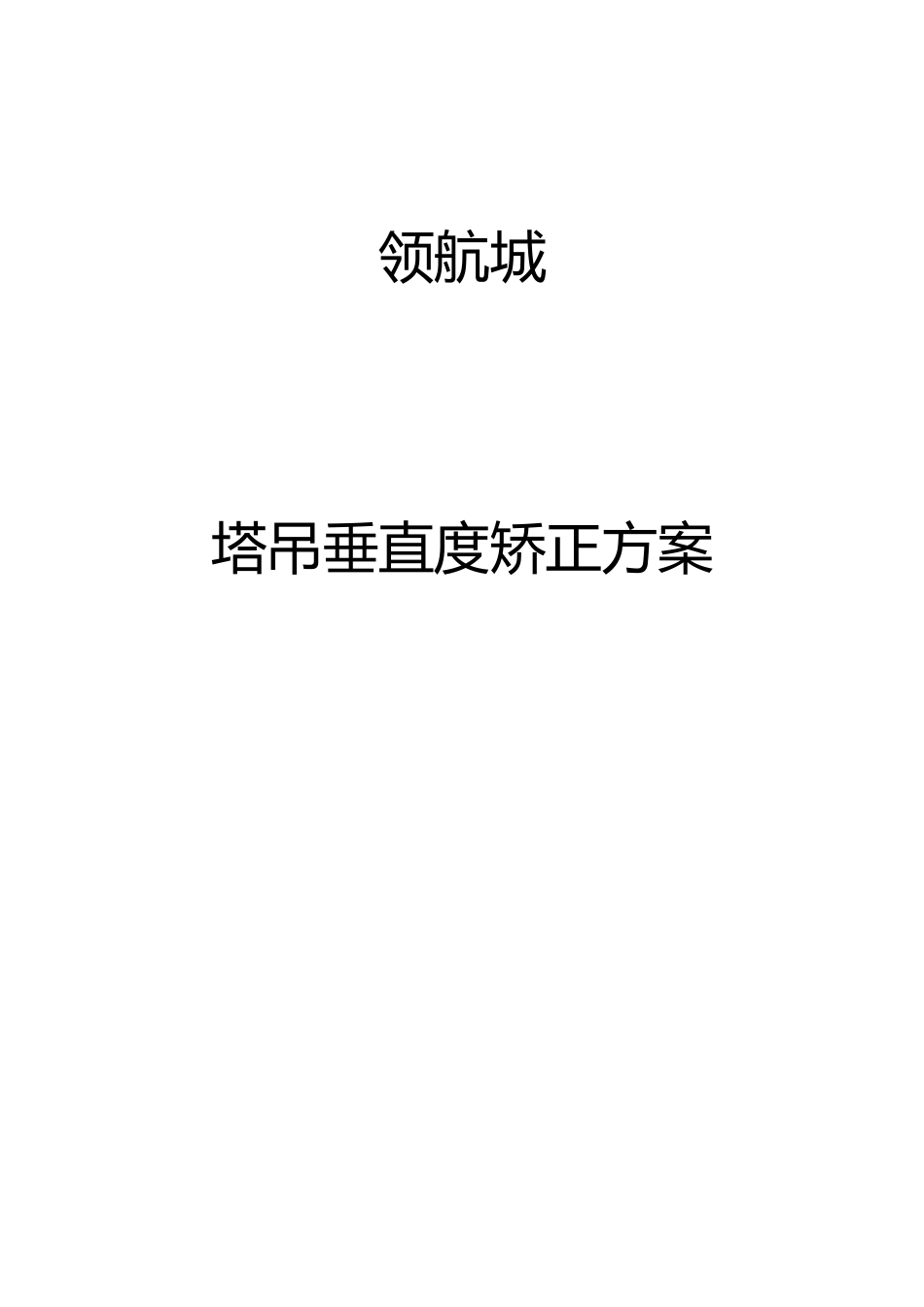

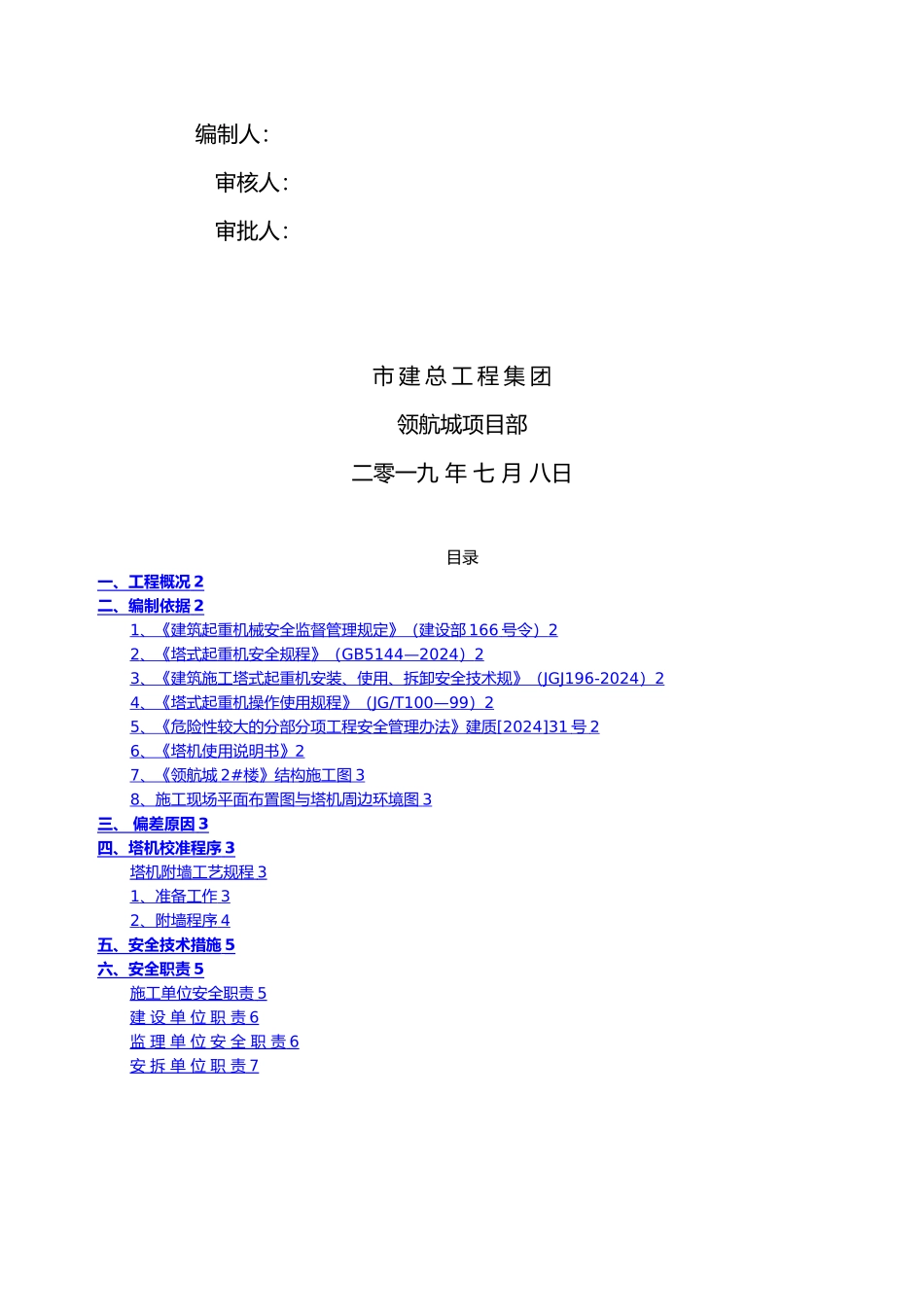

领航城塔吊垂直度矫正方案编制人： 审核人： 审批人：市 建 总 工 程 集 团领航城项目部二零一九 年 七 月 八日目录一、工程概况 2 二、编制依据 2 1 、《建筑起重机械安全监督管理规定》（建设部 166 号令） 2 2 、《塔式起重机安全规程》（ GB5144—2024 ） 2 3 、《建筑施工塔式起重机安装、使用、拆卸安全技术规》（ JGJ196-2024 ） 2 4 、《塔式起重机操作使用规程》（ JG/T100—99 ） 2 5 、《危险性较大的分部分项工程安全管理办法》建质 [ 2024 ] 31 号 2 6 、《塔机使用说明书》 2 7 、《领航城 2# 楼》结构施工图 3 8 、施工现场平面布置图与塔机周边环境图 3 三、 偏差原因 3 四、塔机校准程序 3 塔机附墙工艺规程 3 1 、准备工作 3 2 、附墙程序 4 五、安全技术措施 5 六、安全职责 5 施工单位安全职责 5 建 设 单 位 职 责 6 监 理 单 位 安 全 职 责 6 安 拆 单 位 职 责 7 一、工程概况建设单位：领航时代置业设计单位：丰宇设计工程监理单位：伍诚工程咨询股份地勘单位：中安岩土工程承包单位：市建总工程集团安装单位：市平江工程机械有限公式二、编制依据1、《建筑起重机械安全监督管理规定》（建设部 166 号令）2、《塔式起重机安全规程》（GB5144—2024）3、《建筑施工塔式起重机安装、使用、拆卸安全技术规》（JGJ196-2024）4、《塔式起重机操作使用规程》（JG/T100—99）5、《危险性较大的分部分项工程安全管理办法》建质[2024]31 号6、《塔机使用说明书》7、《领航城 2#楼》结构施工图8、施工现场平面布置图与塔机周边环境图三、偏差原因领 航 城 2# 楼 工 程 为 框 架 结 构 13 层 ， 总 高 度 51.3 米 ， 该 塔 机 为 中 联QTZ80(ZJ5510)型塔机，目前安装总高度为 40 米左右，为一个塔身独立自由高度。在使用时大臂朝东时，塔身垂直度接近超出允许偏差千分之四，经观测偏差开始点为基础接上段与标准节相接处，经过安装单位工作人员多次观测检修校正后，塔身垂直度依旧接近允许偏差围，为保证塔机整体机械性能，要求安装单位提前加设附墙，经安装单位技术部门人员现场检测，附墙最佳设置点位为 4 层结构板面，经商定后待 4 层结构板面混凝土浇筑浇筑完成 7 天后立即校正。 该塔机的各项性能如下：序号项 目数 值1额定起重力矩800KN.M2最大额定起重量6T3最大起升高度200 M4...
