塔吊安装与群塔工程施工设计方案

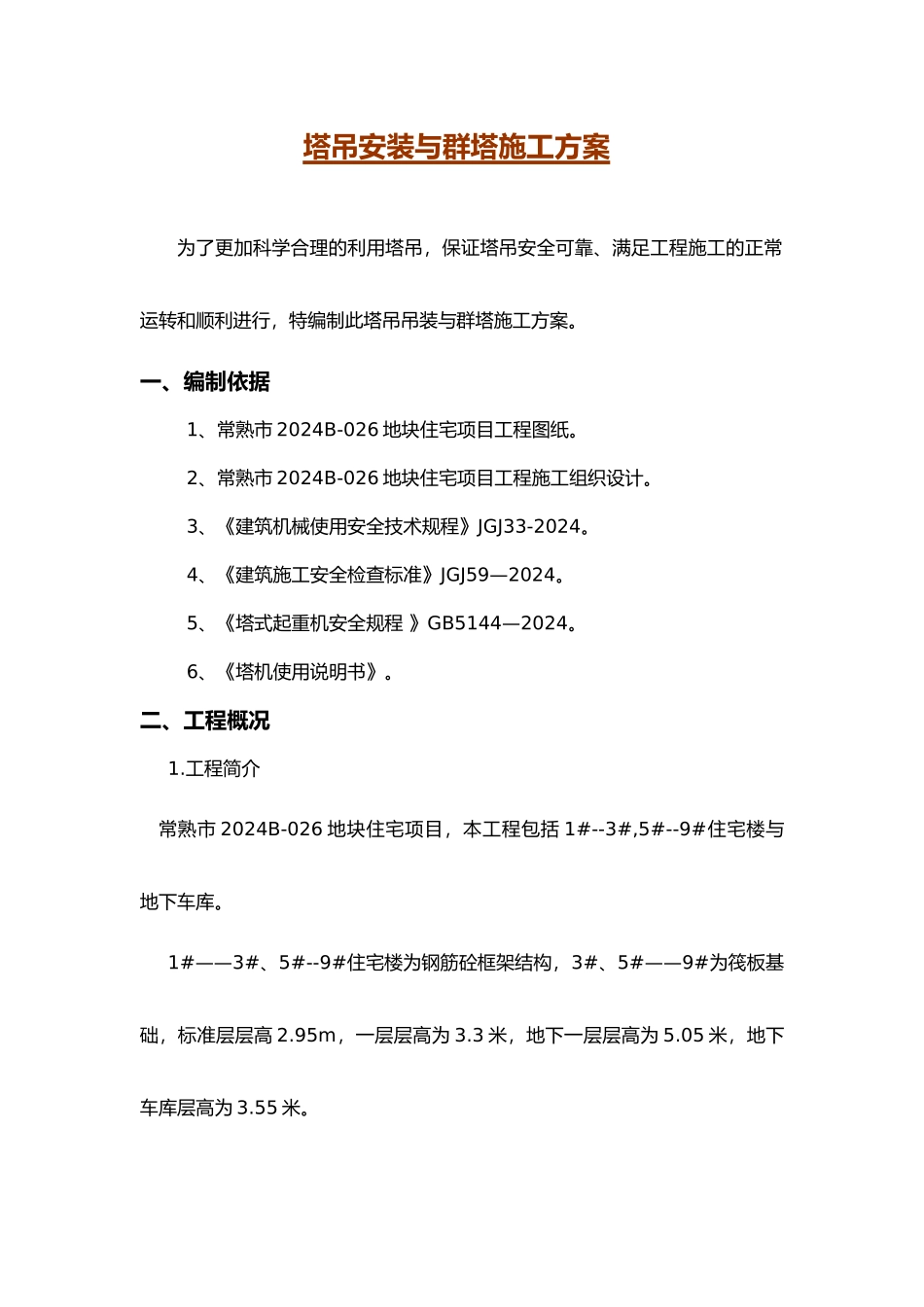

塔吊安装与群塔工程施工设计方案_第1页
1/17

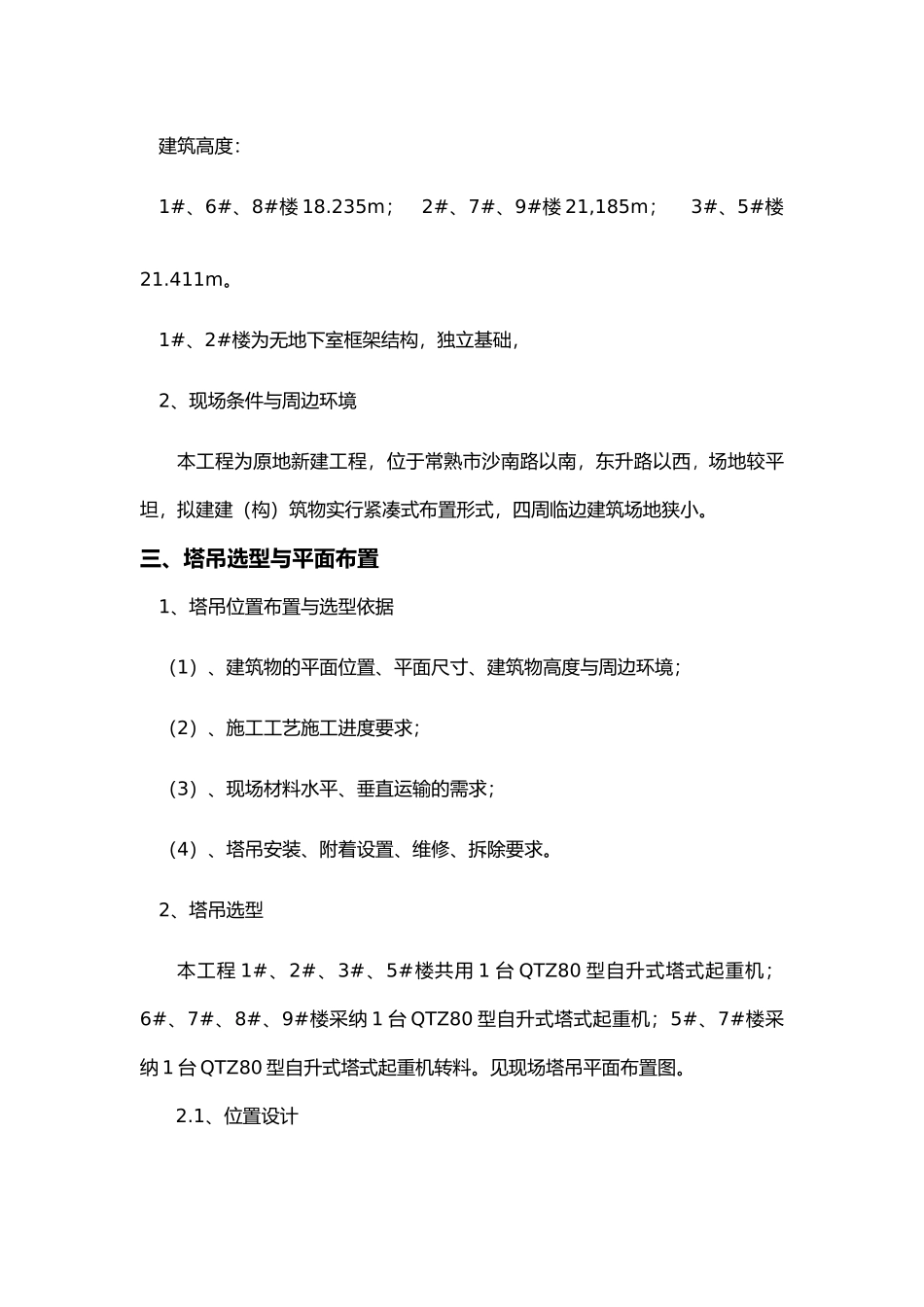

塔吊安装与群塔工程施工设计方案_第2页
2/17

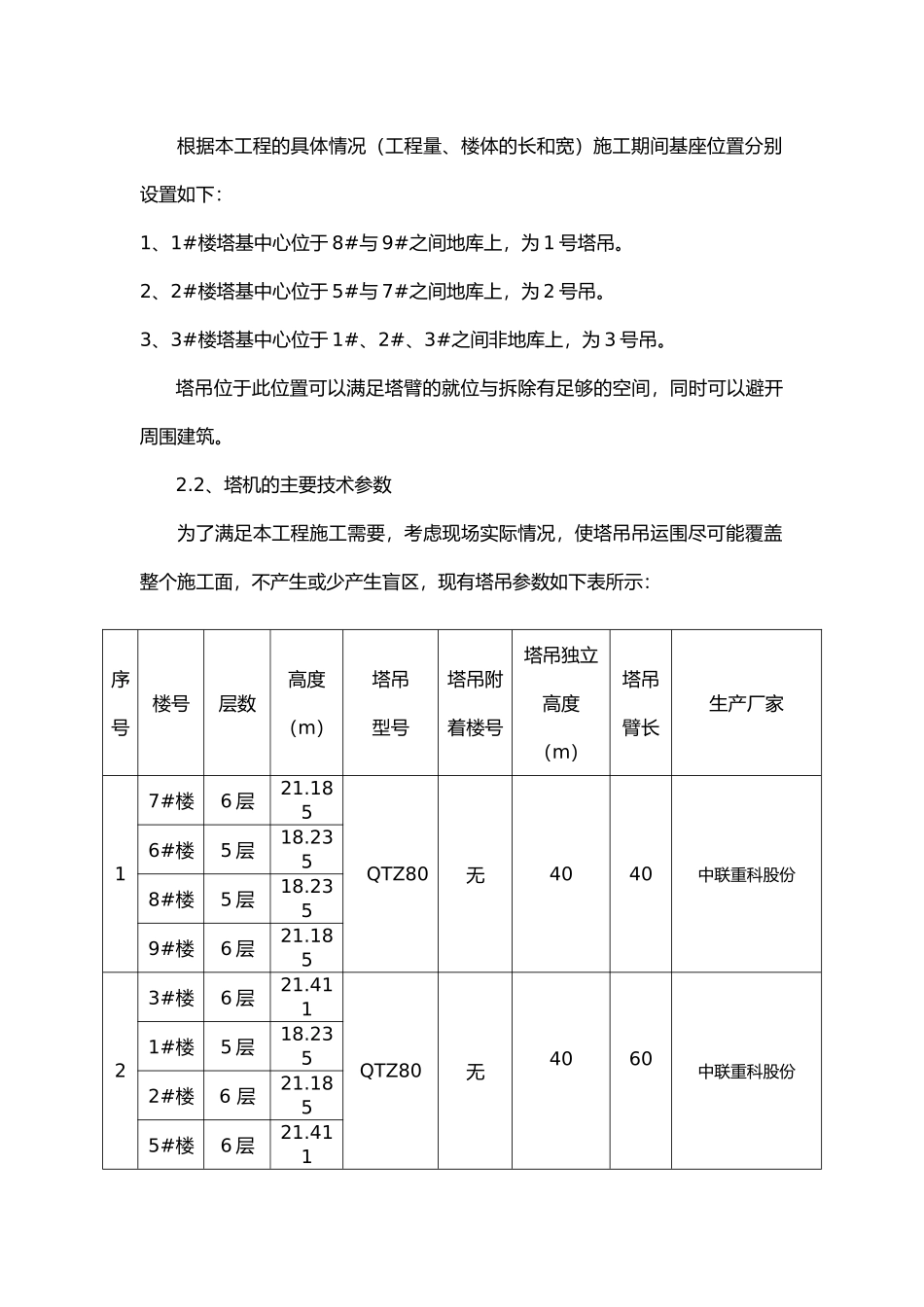

塔吊安装与群塔工程施工设计方案_第3页
3/17
塔吊安装与群塔施工方案为了更加科学合理的利用塔吊,保证塔吊安全可靠、满足工程施工的正常运转和顺利进行,特编制此塔吊吊装与群塔施工方案。一、编制依据1、常熟市 2024B-026 地块住宅项目工程图纸。2、常熟市 2024B-026 地块住宅项目工程施工组织设计。3、《建筑机械使用安全技术规程》JGJ33-2024。4、《建筑施工安全检查标准》JGJ59—2024。5、《塔式起重机安全规程 》GB5144—2024。6、《塔机使用说明书》。二、工程概况1.工程简介常熟市 2024B-026 地块住宅项目,本工程包括 1#--3#,5#--9#住宅楼与地下车库。 1#——3#、5#--9#住宅楼为钢筋砼框架结构,3#、5#——9#为筏板基础,标准层层高 2.95m,一层层高为 3.3 米,地下一层层高为 5.05 米,地下车库层高为 3.55 米。建筑高度:1#、6#、8#楼 18.235m; 2#、7#、9#楼 21,185m; 3#、5#楼21.411m。 1#、2#楼为无地下室框架结构,独立基础, 2、现场条件与周边环境 本工程为原地新建工程,位于常熟市沙南路以南,东升路以西,场地较平坦,拟建建(构)筑物实行紧凑式布置形式,四周临边建筑场地狭小。三、塔吊选型与平面布置1、塔吊位置布置与选型依据(1)、建筑物的平面位置、平面尺寸、建筑物高度与周边环境;(2)、施工工艺施工进度要求;(3)、现场材料水平、垂直运输的需求;(4)、塔吊安装、附着设置、维修、拆除要求。2、塔吊选型本工程 1#、2#、3#、5#楼共用 1 台 QTZ80 型自升式塔式起重机;6#、7#、8#、9#楼采纳 1 台 QTZ80 型自升式塔式起重机;5#、7#楼采纳 1 台 QTZ80 型自升式塔式起重机转料。见现场塔吊平面布置图。 2.1、位置设计根据本工程的具体情况(工程量、楼体的长和宽)施工期间基座位置分别设置如下:1、1#楼塔基中心位于 8#与 9#之间地库上,为 1 号塔吊。2、2#楼塔基中心位于 5#与 7#之间地库上,为 2 号吊。3、3#楼塔基中心位于 1#、2#、3#之间非地库上,为 3 号吊。塔吊位于此位置可以满足塔臂的就位与拆除有足够的空间,同时可以避开周围建筑。2.2、塔机的主要技术参数为了满足本工程施工需要,考虑现场实际情况,使塔吊吊运围尽可能覆盖整个施工面,不产生或少产生盲区,现有塔吊参数如下表所示:序号楼号层数高度(m)塔吊型号塔吊附着楼号塔吊独立高度(m)塔吊臂长生产厂家17#楼6 层21.185QTZ80无4040中联重科股份6#楼5 层18.2358#楼5 层18.2359#楼6 层21.18523#楼6 层21.411QTZ80无4060中联重...
