填料箱盖的工艺规程与夹具设计论文

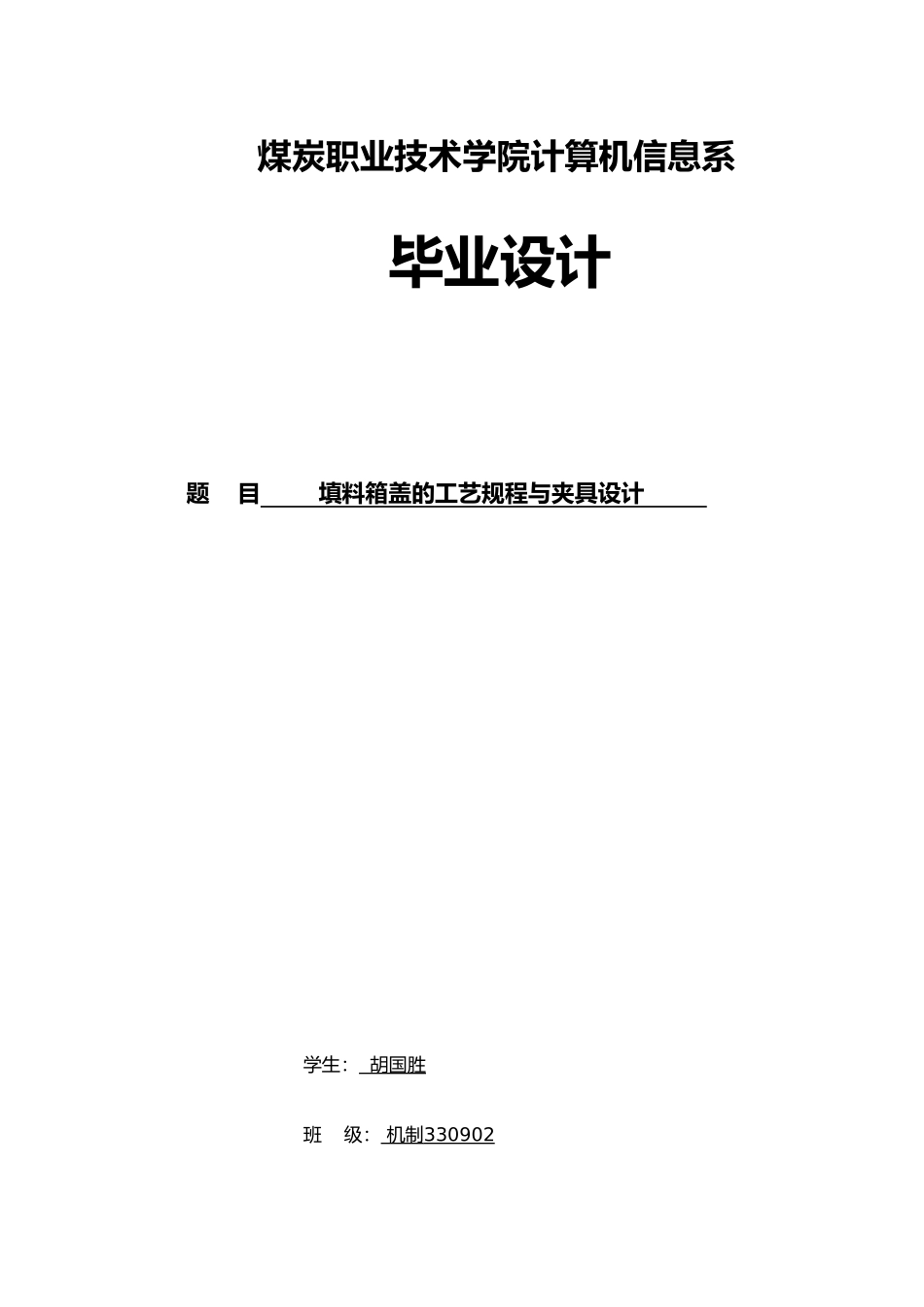

填料箱盖的工艺规程与夹具设计论文_第1页
1/40

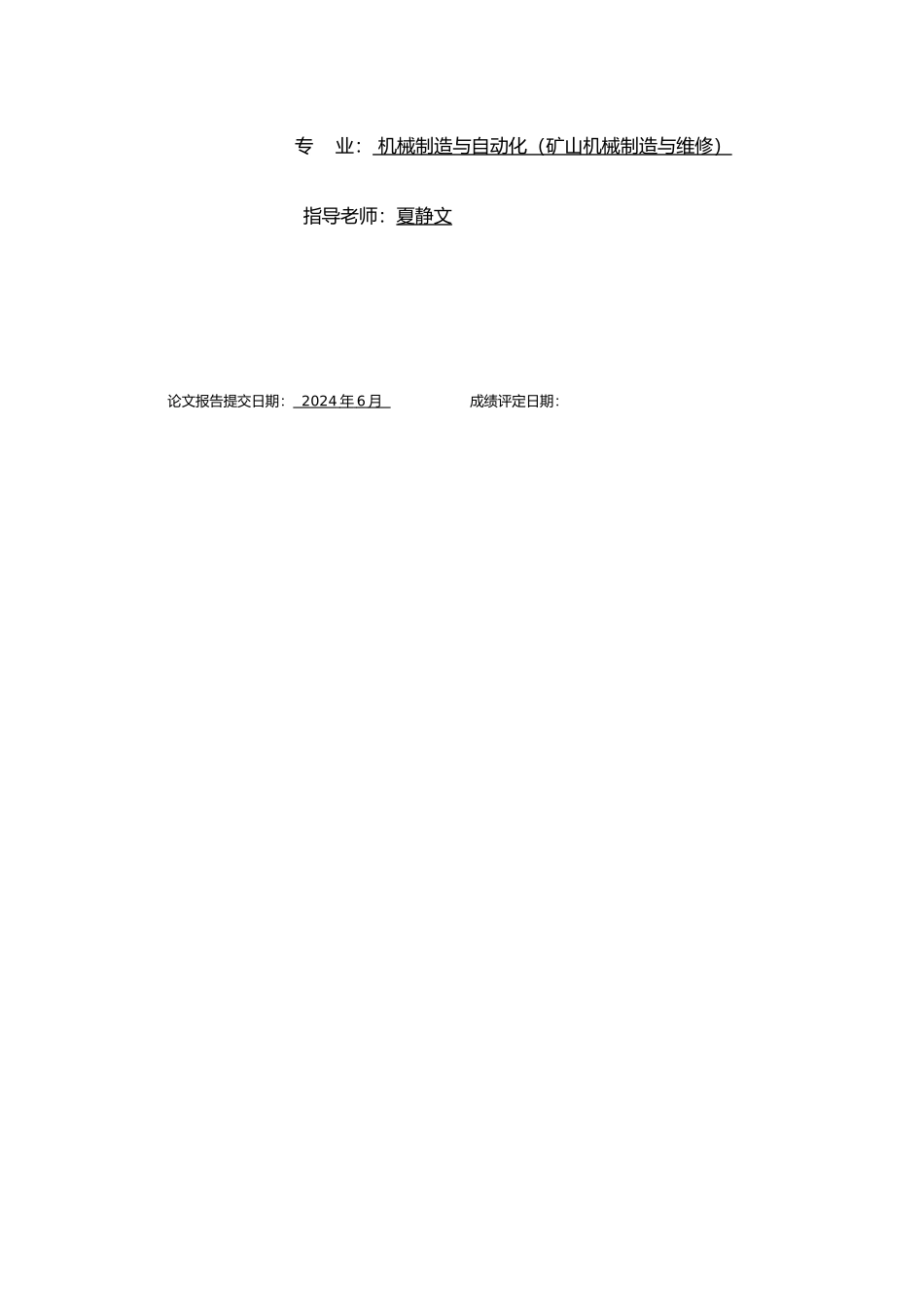

填料箱盖的工艺规程与夹具设计论文_第2页
2/40

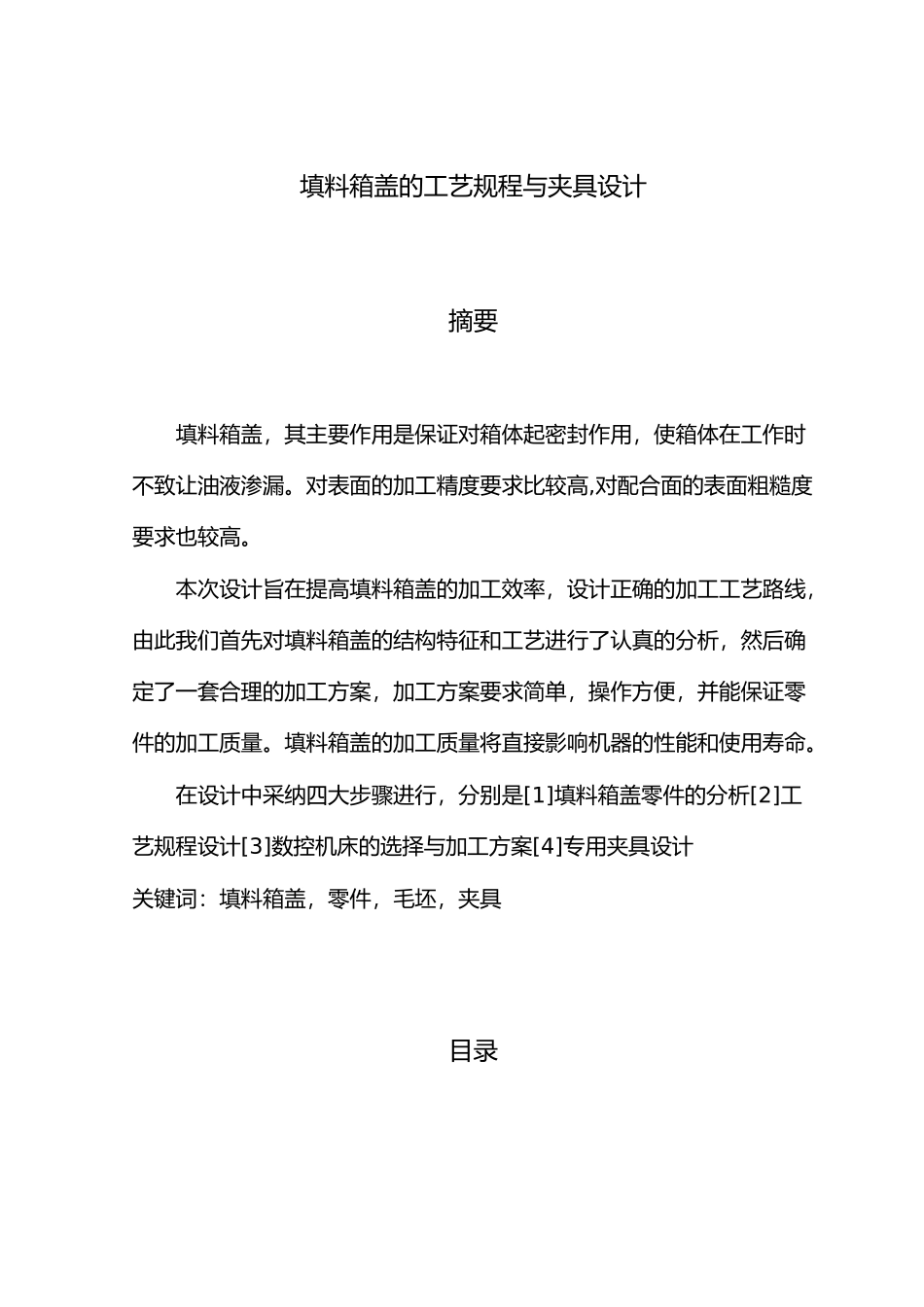

填料箱盖的工艺规程与夹具设计论文_第3页
3/40
煤炭职业技术学院计算机信息系毕业设计题 目 填料箱盖的工艺规程与夹具设计 学生: 胡国胜班 级: 机制 330902 专 业: 机械制造与自动化(矿山机械制造与维修)指导老师:夏静文论文报告提交日期: 2024 年 6 月 成绩评定日期:填料箱盖的工艺规程与夹具设计摘要填料箱盖,其主要作用是保证对箱体起密封作用,使箱体在工作时不致让油液渗漏。对表面的加工精度要求比较高,对配合面的表面粗糙度要求也较高。本次设计旨在提高填料箱盖的加工效率,设计正确的加工工艺路线,由此我们首先对填料箱盖的结构特征和工艺进行了认真的分析,然后确定了一套合理的加工方案,加工方案要求简单,操作方便,并能保证零件的加工质量。填料箱盖的加工质量将直接影响机器的性能和使用寿命。在设计中采纳四大步骤进行,分别是[1]填料箱盖零件的分析[2]工艺规程设计[3]数控机床的选择与加工方案[4]专用夹具设计关键词:填料箱盖,零件,毛坯,夹具目录第一章 填料箱盖零件的分析 41.1 零件的作用 41.2 填料箱盖的技术要求分析 51.3 本章小结 5第二章 工艺规程设计 62.1 零件机械加工工艺规程的制定 62.2 箱体零件的材料、毛坯和热处理 122.3 基准面的选择 122.4 制订工艺路线 132.5 机械加工余量、工序尺寸与毛坯尺寸的确定 172.6 本章小结 18第三章 机床的选择与加工方案 193.1 选择机床 193.2 选择夹具 213.3 选择刀具 213.4 确定工序尺寸 223.5 确定切削用量 233.6 本章小结 33第四章 专用夹具设计 344.1 问题的指出 344.2 夹具设计 344.3 定位误差的分析 354.4 夹具设计与操作的简要说明 354.5 本章小结 36结 论 37致 38参考文献 39 第一章 填料箱盖零件的分析1.1 零件的作用题目所给定的零件是填料箱盖(图 1-1),其主要作用是保证对箱体起密封作用,使箱体在工作时不致让油液渗漏。a 实体图b.零件图图 1-1 填料箱盖 1.2 填料箱盖的技术要求分析填料箱盖的零件图中规定了一系列技术要求: (查表 1.4-28《机械制造工艺设计简明手册》)1、以 Φ65H5()轴为中心的表面进行加工包括:尺 Φ 寸为 Φ65h5()的轴,表面粗糙度为 1.6,尺寸为 Φ80 的与Φ65h5()相接的肩面, 尺寸为 Φ100f8()与 Φ65h5()同轴度为0.025 的面,尺寸为 Φ60H8 ()与 Φ65h5()同轴度为 0.025 的孔。2、以 Φ60H8()孔为中心的表面进行加工尺寸为 78 与 Φ60H8()垂直度为 0.012...
