墙模板单面支撑计算书

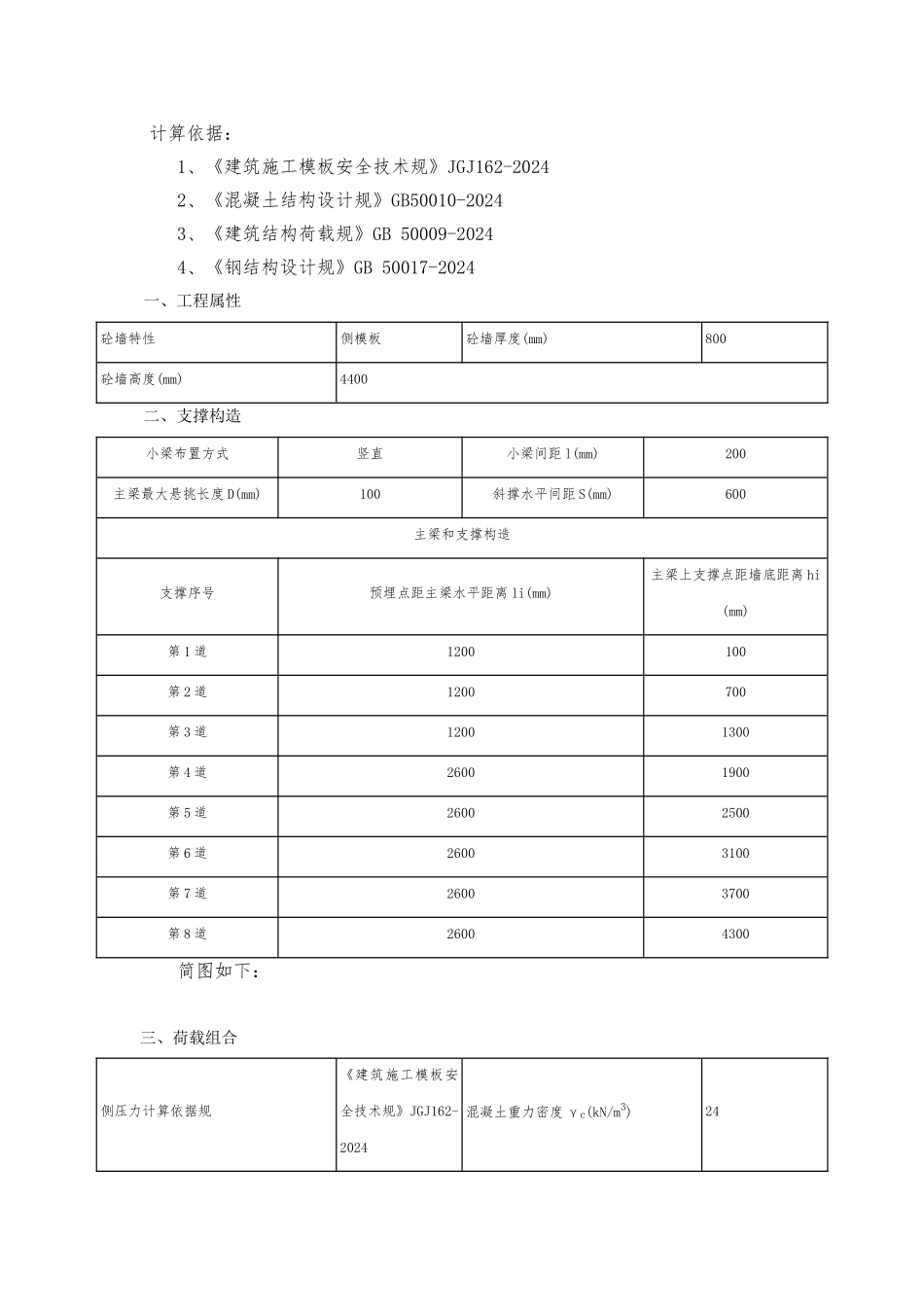

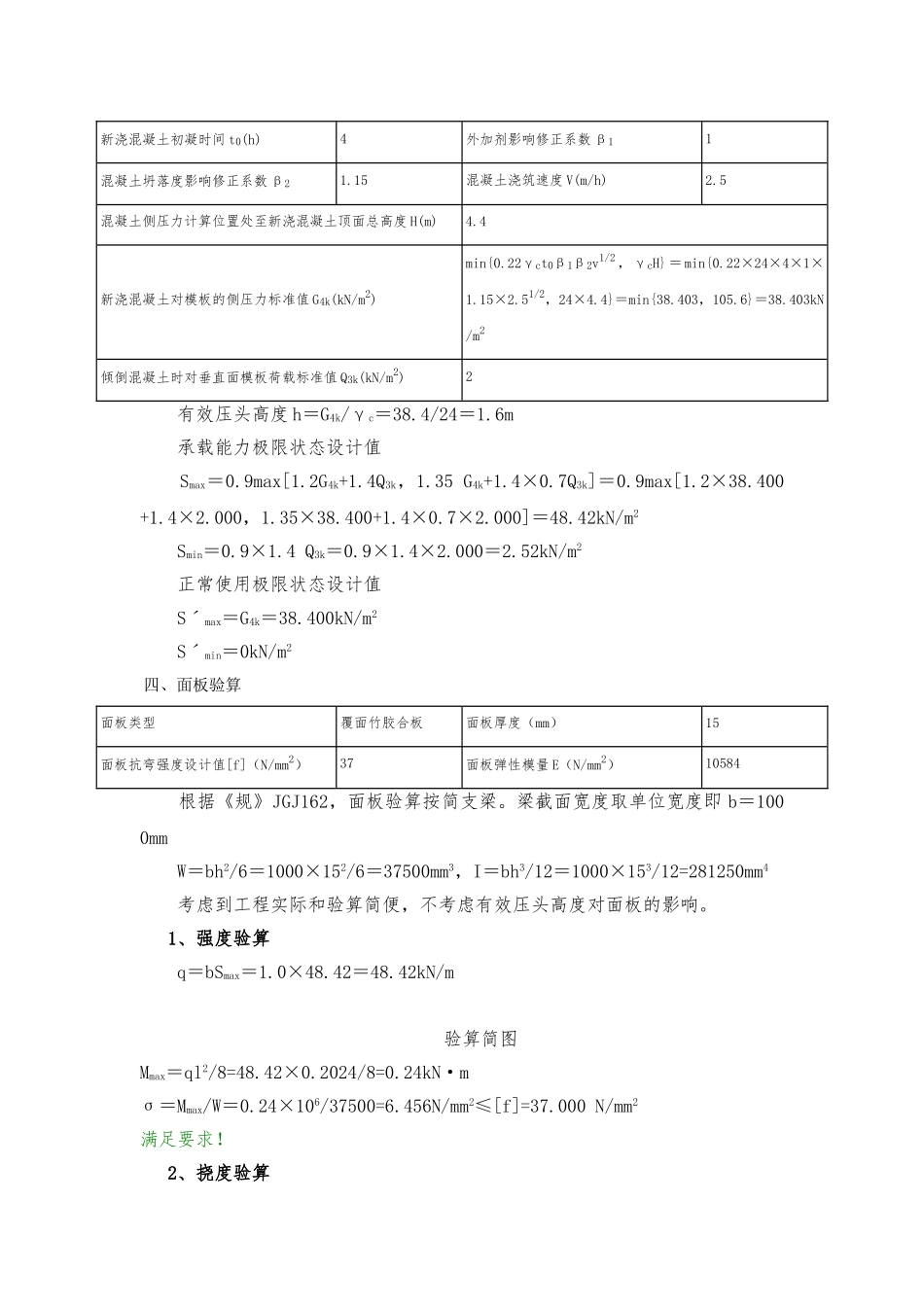

墙模板（单面支撑）计算书 计算依据： 1、《建筑施工模板安全技术规》JGJ162-2024 2、《混凝土结构设计规》GB50010-2024 3、《建筑结构荷载规》GB 50009-2024 4、《钢结构设计规》GB 50017-2024 一、工程属性砼墙特性侧模板砼墙厚度(mm)800砼墙高度(mm)4400 二、支撑构造小梁布置方式竖直小梁间距 l(mm)200主梁最大悬挑长度 D(mm)100斜撑水平间距 S(mm)600主梁和支撑构造支撑序号预埋点距主梁水平距离 li(mm)主梁上支撑点距墙底距离 hi(mm)第 1 道1200100第 2 道1200700第 3 道12001300第 4 道26001900第 5 道26002500第 6 道26003100第 7 道26003700第 8 道26004300 简图如下： 三、荷载组合侧压力计算依据规《建筑施工模板安全技术规》JGJ162-2024混凝土重力密度 γc(kN/m3)24新浇混凝土初凝时间 t0(h)4外加剂影响修正系数 β11混凝土坍落度影响修正系数 β21.15混凝土浇筑速度 V(m/h)2.5混凝土侧压力计算位置处至新浇混凝土顶面总高度 H(m)4.4新浇混凝土对模板的侧压力标准值 G4k(kN/m2)min{0.22γct0β1β2v1/2，γcH}＝min{0.22×24×4×1×1.15×2.51/2，24×4.4}＝min{38.403，105.6}＝38.403kN/m2倾倒混凝土时对垂直面模板荷载标准值 Q3k(kN/m2)2 有效压头高度 h＝G4k/γc＝38.4/24＝1.6m 承载能力极限状态设计值 Smax＝0.9max[1.2G4k+1.4Q3k，1.35 G4k+1.4×0.7Q3k]＝0.9max[1.2×38.400+1.4×2.000，1.35×38.400+1.4×0.7×2.000]＝48.42kN/m2 Smin＝0.9×1.4 Q3k＝0.9×1.4×2.000＝2.52kN/m2 正常使用极限状态设计值 Sˊmax＝G4k＝38.400kN/m2 Sˊmin＝0kN/m2 四、面板验算面板类型覆面竹胶合板面板厚度（mm）15面板抗弯强度设计值[f]（N/mm2）37面板弹性模量 E（N/mm2）10584 根据《规》JGJ162，面板验算按简支梁。梁截面宽度取单位宽度即 b＝1000mm W＝bh2/6＝1000×152/6＝37500mm3，I＝bh3/12＝1000×153/12=281250mm4 考虑到工程实际和验算简便，不考虑有效压头高度对面板的影响。 1、强度验算 q＝bSmax＝1.0×48.42＝48.42kN/m 验算简图Mmax＝ql2/8=48.42×0.2024/8=0.24kN·mσ＝Mmax/W＝0.24×106/37500=6.456N/mm2≤[f]=37.000 N/mm2满足要求！ 2、挠度验算 qˊ＝bSˊmax＝1.0×38.40＝38.40kN/m 验算简图 挠度验算,νmax＝5qˊl4/(384EI)=5×38.40×2024/(384×10584×281250)=0.27mm≤[ν]=l/250=200/250=0.80mm 满足要求！ 五、小梁验算小梁类型矩形...
