外墙贴砖专项工程施工设计方案

外墙贴砖专项工程施工设计方案_第1页
1/8
外墙贴砖专项工程施工设计方案_第2页
2/8
外墙贴砖专项工程施工设计方案_第3页
3/8

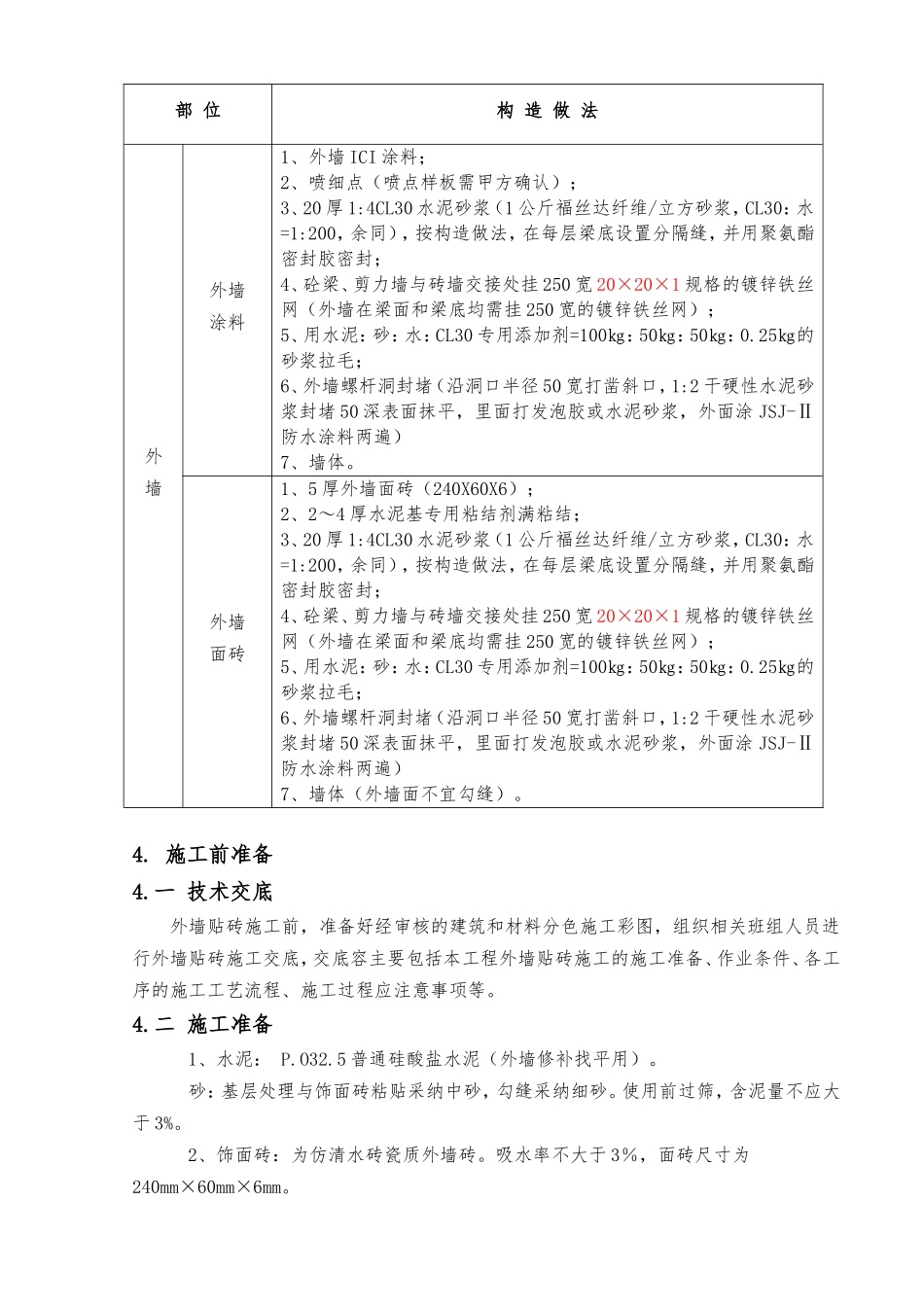

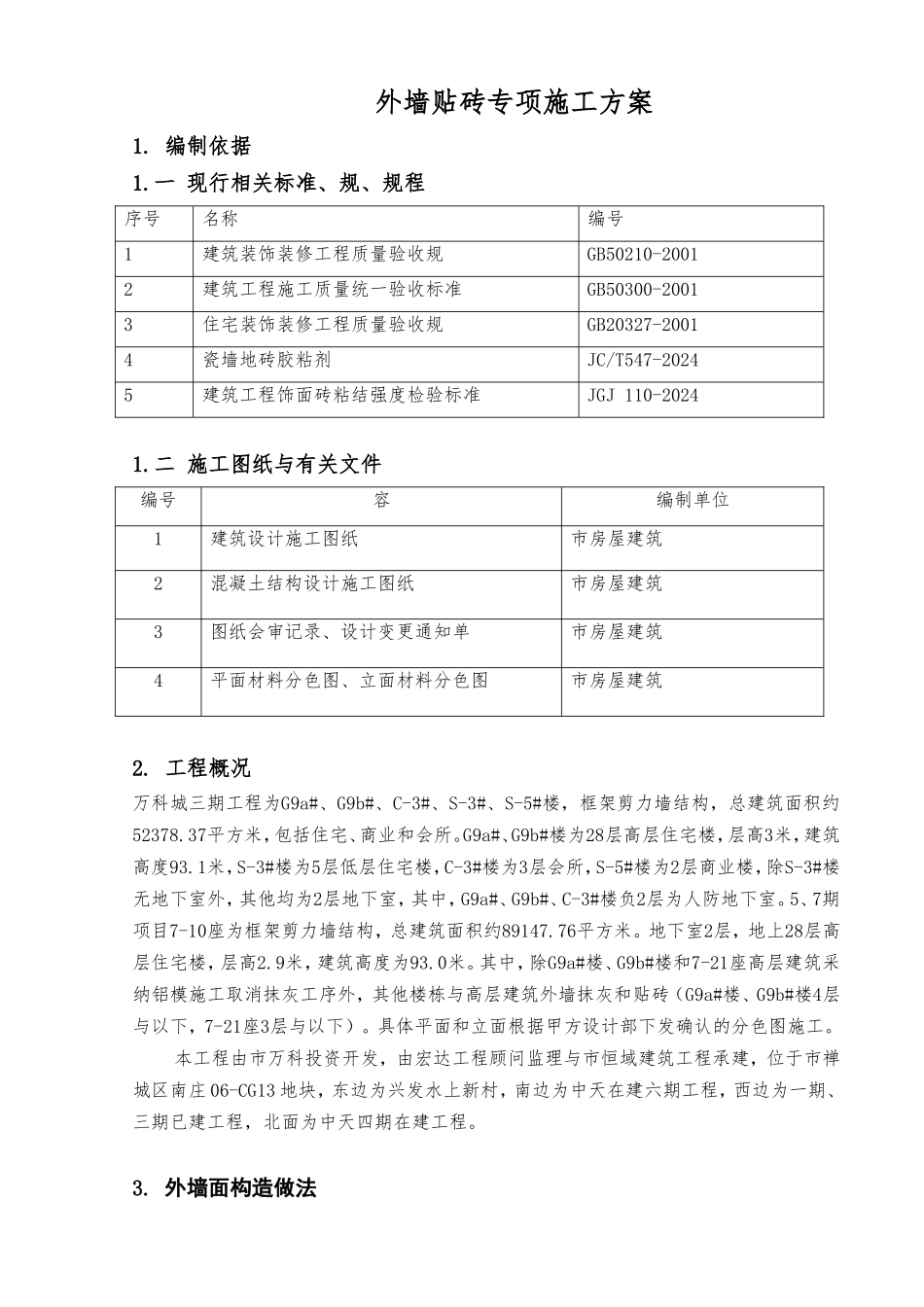

目 录1. 编制依据 11.1 现行相关标准、规、规程 11.2 施工图纸与有关文件 12. 工程概况 13. 外墙面构造做法 24. 施工前准备 24.1 技术交底 24.2 施工准备 34.3 作业条件 34.4 劳动力组织 45. 施工工艺 46. 质量控制 57. 质量、安全施工管理架构 68. 注意事项 79. 成品保护 710. 安全文明施工 8外墙贴砖专项施工方案1. 编制依据1.一 现行相关标准、规、规程序号名称编号1建筑装饰装修工程质量验收规GB50210-20012建筑工程施工质量统一验收标准GB50300-20013住宅装饰装修工程质量验收规GB20327-20014瓷墙地砖胶粘剂JC/T547-20245建筑工程饰面砖粘结强度检验标准JGJ 110-20241.二 施工图纸与有关文件编号容编制单位1建筑设计施工图纸市房屋建筑2混凝土结构设计施工图纸市房屋建筑3图纸会审记录、设计变更通知单市房屋建筑4平面材料分色图、立面材料分色图市房屋建筑2. 工程概况万科城三期工程为G9a#、G9b#、C-3#、S-3#、S-5#楼,框架剪力墙结构,总建筑面积约52378.37平方米,包括住宅、商业和会所。G9a#、G9b#楼为28层高层住宅楼,层高3米,建筑高度93.1米,S-3#楼为5层低层住宅楼,C-3#楼为3层会所,S-5#楼为2层商业楼,除S-3#楼无地下室外,其他均为2层地下室,其中,G9a#、G9b#、C-3#楼负2层为人防地下室。5、7期项目7-10座为框架剪力墙结构,总建筑面积约89147.76平方米。地下室2层,地上28层高层住宅楼,层高2.9米,建筑高度为93.0米。其中,除G9a#楼、G9b#楼和7-21座高层建筑采纳铝模施工取消抹灰工序外,其他楼栋与高层建筑外墙抹灰和贴砖(G9a#楼、G9b#楼4层与以下,7-21座3层与以下)。具体平面和立面根据甲方设计部下发确认的分色图施工。本工程由市万科投资开发,由宏达工程顾问监理与市恒域建筑工程承建,位于市禅城区南庄 06-CG13 地块,东边为兴发水上新村,南边为中天在建六期工程,西边为一期、三期已建工程,北面为中天四期在建工程。3. 外墙面构造做法部 位构 造 做 法外墙外墙涂料1、外墙 ICI 涂料;2、喷细点(喷点样板需甲方确认);3、20 厚 1:4CL30 水泥砂浆(1 公斤福丝达纤维/立方砂浆,CL30:水=1:200,余同),按构造做法,在每层梁底设置分隔缝,并用聚氨酯密封胶密封;4、砼梁、剪力墙与砖墙交接处挂 250 宽 20×20×1 规格的镀锌铁丝网(外墙在梁面和梁底均需挂 250 宽的镀锌铁丝网);5、用水泥:砂:水:CL30 专用添加剂=100㎏:50㎏:50㎏:0.25㎏的砂...
