外用施工电梯拆装专项施工方案

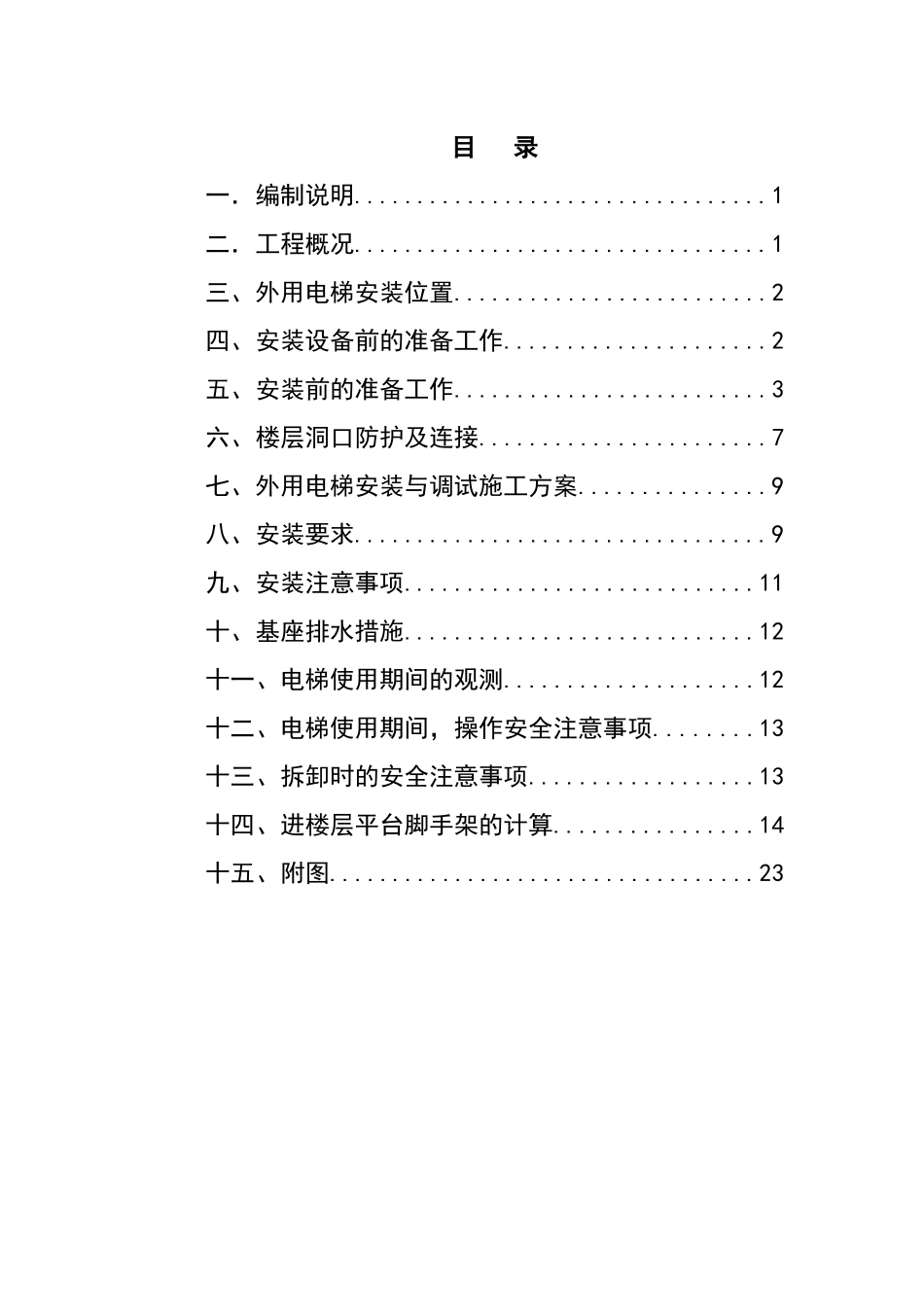

目 录一．编制说明.................................1二．工程概况.................................1三、外用电梯安装位置.........................2四、安装设备前的准备工作.....................2五、安装前的准备工作.........................3六、楼层洞口防护及连接.......................7七、外用电梯安装与调试施工方案...............9八、安装要求.................................9九、安装注意事项............................11十、基座排水措施............................12十一、电梯使用期间的观测....................12十二、电梯使用期间，操作安全注意事项........13十三、拆卸时的安全注意事项..................13十四、进楼层平台脚手架的计算................14十五、附图..................................23一．编制说明本方案是为雅兰国际花园商住小区一期工程 5#楼外用施工电梯施工需要编制的，旨在指导电梯基础、进楼层平台脚手架及其安全防护设施的施工，具体的电梯安装及拆除方案由电梯安装及拆除专业单位编制。二．工程概况1、雅兰国际商花园住小区一期工程 5#楼工程；结构形式为框架结构;地上 14 层;地下室 1 层；建筑高度为 39.8m，檐口高为 44.3 米；标准层层高均为：2.90m ；总建筑面积：11297.39 平方米；总工期：366 天。垂直运输一台，型号为 SC200/200 施工电梯。 2、为确保二次结构、室内外装修垂直运输顺利进行，在 4 月 25 日前，将外用电梯安装完。 3、电梯型号：SC200/200 施工升降机。4、电梯主要性能参数如下表： 序号项目单 位SC200/200参数备注1额定载重量kg2×20002额定提升速度m/min333额定提升高度 m1004吊笼内空（长×宽）m×m3×1.35吊笼内部净高度m2.46吊笼质量kg1500含驱动体7启动电流A1808工作电流A24×39电能耗量KVA11×310电机功率kW11×3JC=25% JC=100%11标准节质量kg15012整机自重t19H=150m13安全器型号SAJ40-1.2三、外用电梯安装位置 楼号外用电梯位置楼号外用电梯位置备注1#∽∕13#∽∕2#∽∕29#∽∕3#∽∕30#∽∕4#∽∕31#∽∕5#∽∕32#∽∕6#∽∕33#∽∕7#∽∕34#∽∕8#∽∕35#∽∕11#∽∕36#∽∕12#∽∕四、安装设备前的准备工作 （1）设备运抵现场等待安装时，应首先检查设备在运输过程中有无损伤现象，各配套件及随机零部件有无遗失现象。（2）安装前应将 2-3 套附着装置、电缆导向装置清点好，准备安装时使用。特别是附着装置用...
