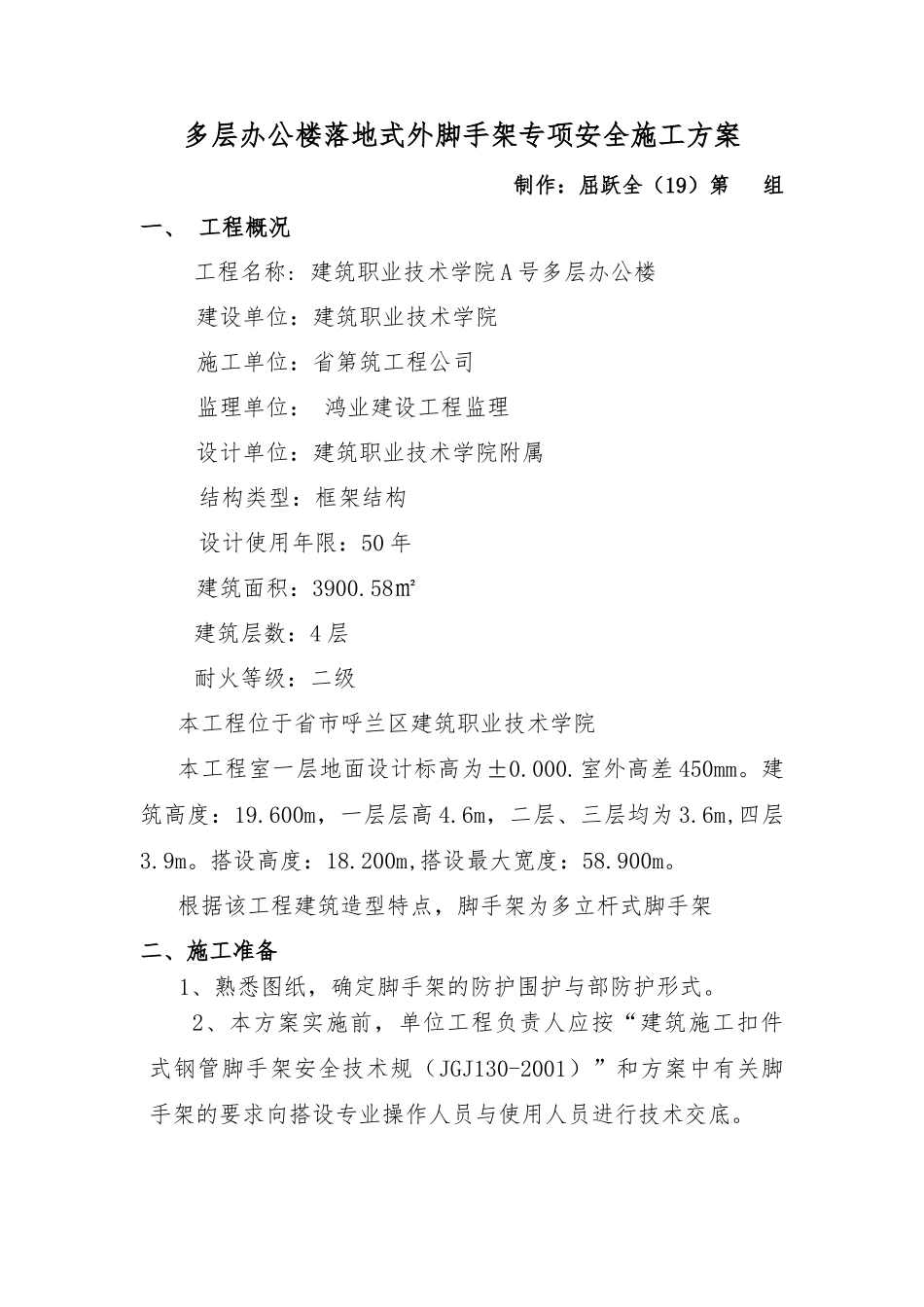

多层办公楼落地式外脚手架专项安全工程施工设计方案

多层办公楼落地式外脚手架专项安全施工方案制作：屈跃全（19）第 组一、 工程概况 工程名称: 建筑职业技术学院 A 号多层办公楼 建设单位：建筑职业技术学院 施工单位：省第筑工程公司 监理单位： 鸿业建设工程监理 设计单位：建筑职业技术学院附属 结构类型：框架结构 设计使用年限：50 年 建筑面积：3900.58㎡ 建筑层数：4 层 耐火等级：二级本工程位于省市呼兰区建筑职业技术学院本工程室一层地面设计标高为±0.000.室外高差 450mm。建筑高度：19.600m，一层层高 4.6m，二层、三层均为 3.6m,四层3.9m。搭设高度：18.200m,搭设最大宽度：58.900m。根据该工程建筑造型特点，脚手架为多立杆式脚手架二、施工准备1、熟悉图纸，确定脚手架的防护围护与部防护形式。2、本方案实施前，单位工程负责人应按“建筑施工扣件式钢管脚手架安全技术规（JGJ130-2001）”和方案中有关脚手架的要求向搭设专业操作人员与使用人员进行技术交底。3、对搭设脚手架所用钢管，扣件，脚手板等进行检查验收，不合格产品不得使用。4、施工单位应做好外架基础的处理工作。5、脚手架的质量要求结合本工程结构特点以与钢管要求刚度好、强度高的优点，本工程外脚手架采纳扣件式钢管脚手架，在选材方面需遵循以下原则：（1）钢管① 脚手架钢管采纳焊接钢管。② 钢管应为力学性能适中的 Q235 钢，其力学性质应符合国家现行标准《碳素结构钢》中 Q235A 钢的规定。③ 钢管的截面尺寸应为外径 48.3mm，壁厚 3.6mm。用于立杆、纵向水平杆、剪刀撑和斜杆的钢管长度为 4～6m（这样的长度一般重 25kg 以，适合人工操作）。用于横向水平杆的钢管长度为 2m，以适应脚手架宽的需要。④ 钢管应无裂纹，两端面应平整，严禁打孔。（2）扣件① 应使用与钢管管径相配合的、符合我国现行标准的可锻铸铁扣件。② 扣件应采纳机械性能不低于 KTH330-08 的可锻铸铁制作。铸铁不得有裂纹、气孔；不宜有缩松、砂眼或其它影响使用的铸铁缺陷；并应将影响外观质量的粘砂、披缝、毛刺、氧化皮等清除洁净。扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好。扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应不小于 1mm。当扣件紧夹钢管时，开口处的最小距离应不小于 5mm。扣件表面应进行防锈处理。（3）脚手板 脚手板选用 250*4000*50mm 规格的木脚手板，脚手板材质需需符合《木结构设计规》，其材质常为杉木或松木。木脚手板应设置在三根横向...
