如何建立AD工程

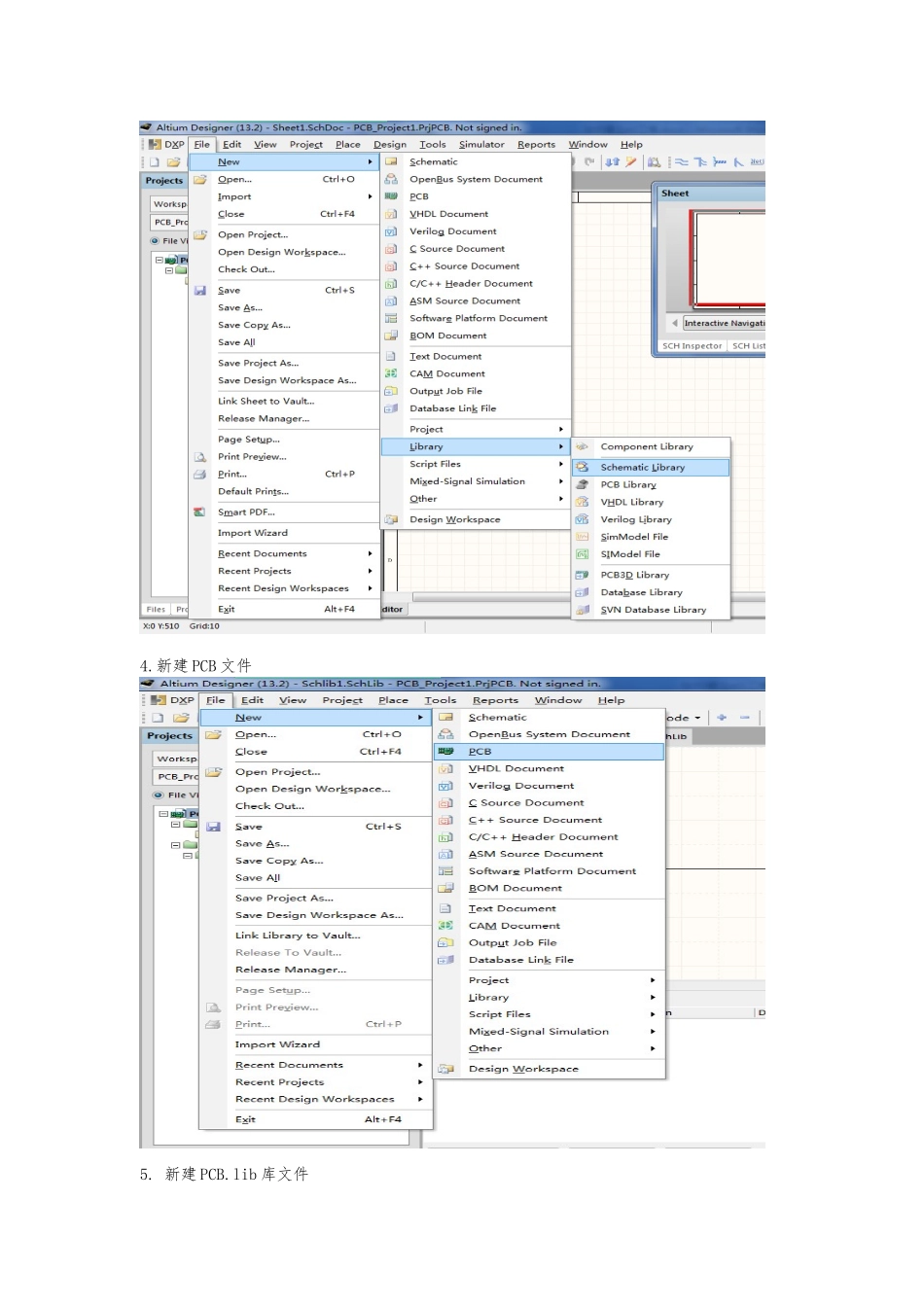

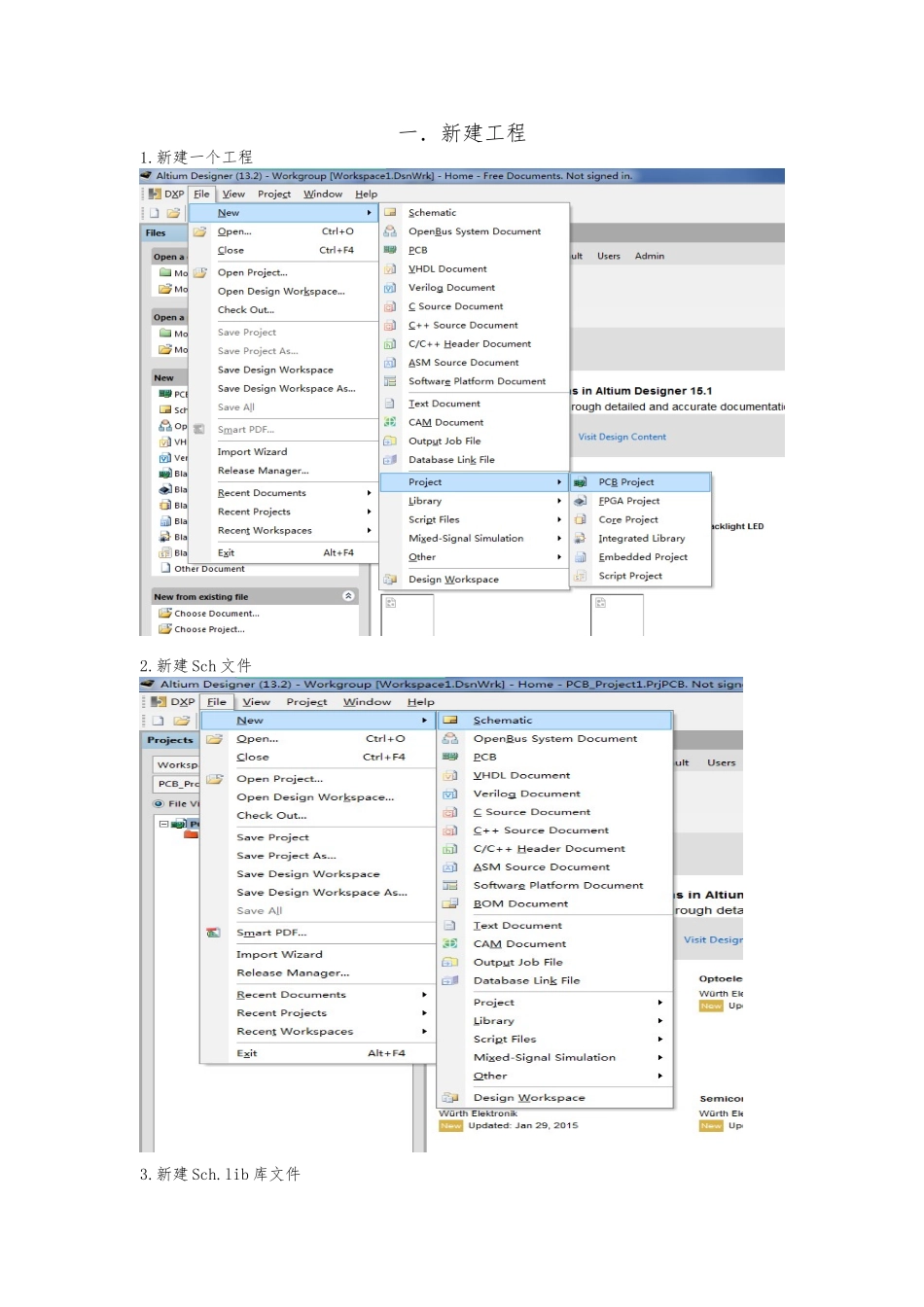

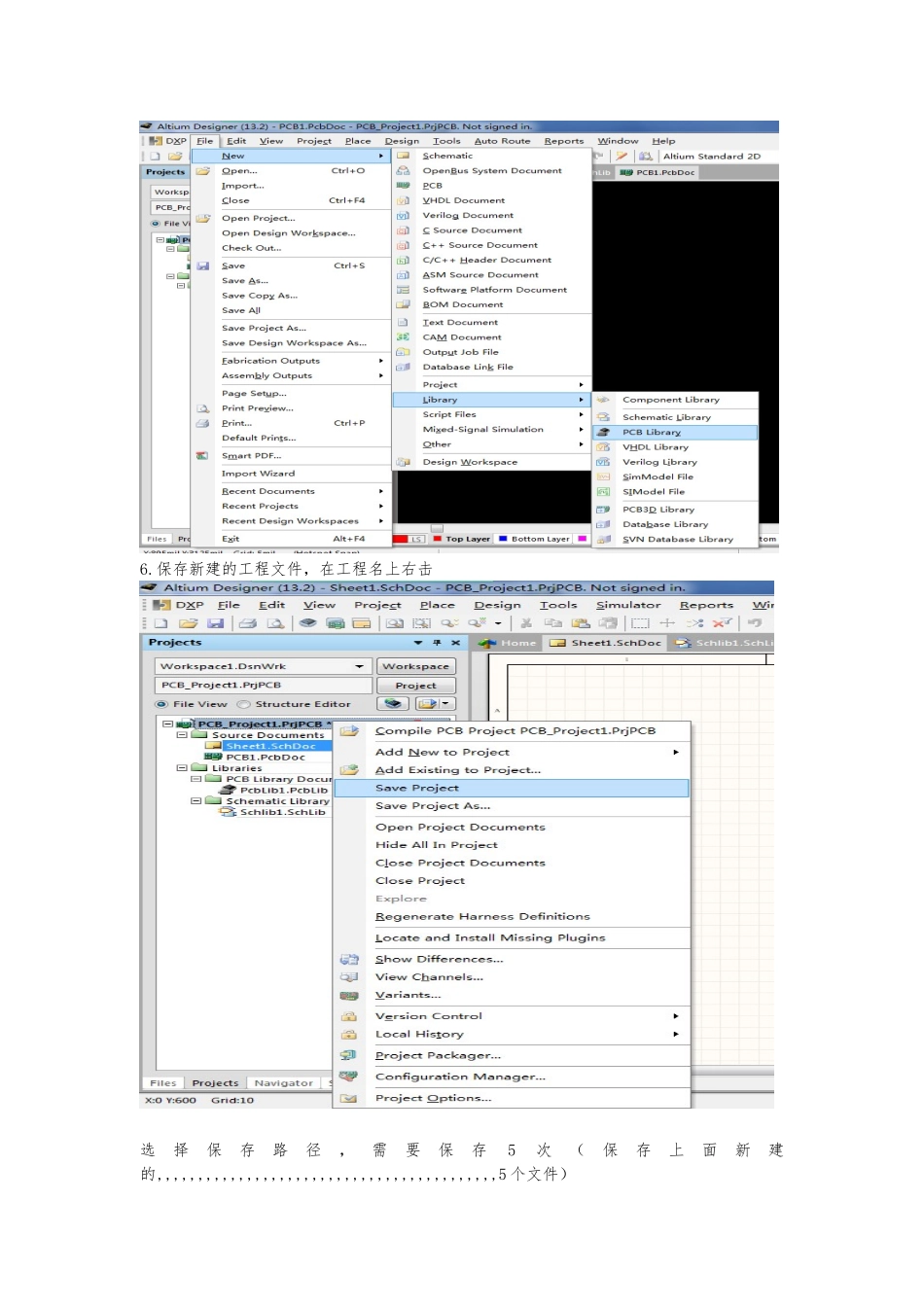

一．新建工程1.新建一个工程2.新建 Sch 文件3.新建 Sch.lib 库文件4.新建 PCB 文件5. 新建 PCB.lib 库文件6.保存新建的工程文件，在工程名上右击选择保存路径，需要保存5次（保存上面新建的,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,5 个文件）二．1.在 Sch 中画原理图：（1）在 Sch 文件界面下面点击 system 打开 projects 和 libraries在 libraries 库中找到元器件双击（或点击 Place…）到中间界面画原理图（2）在库文件界面下面点击 SCH 打开相应的库(记得保存)在库文件界面下画元器件的外形在如下界面下画元器件的外形，双击出现如下界面，在此修改元器件的属性(记得保存，保存以后再自己新建的 lib 库中才会出现画的元器件)在这个界面下：1.单击键盘的 G 键(变化可以在这看到)最小移动距离(需要关闭输入法);2.双击元器件可以修改元器件属性；3.在标 MCU 的管脚 net 时可以先标上 net 标号再选中 net 标号，按住 Ctrl 键拖动标号可以拉出延长线；4.在网格图外的空白处双击，出现如下界面，可以修改纸大小给原理图的元器件自动排序：然后关掉排序界面然后保存原理图，再右击工程名保存工程文件右击工程名编辑一下原理图，保证不会出错(可以点击 System->Message 查看错误信息)如下图可以给原理图添加文字标志 按 Tab 键可以修改文字容三．画元器件的封装把 1 引脚设为原点，先单击选中 1 引脚，然后如下图所示然后把中心设为原点，画第 4 引脚；(记得与时保存)再在画元器件围1. 单击键盘 G 键可以选择网格最小单位；2. 单击 在找不到封装图时可以把自己画的封装的显示出来3.单击键盘 Q 键可以在 mil 和 mm 之间切换，在这查看4.用封装向导画元器件封装如下打装向导在如下界面选择要用的封装模型在如下界面设置要画的元器件的封装的各种参数(参数在芯片手册中查看)最后完成以后就会出现要画的封装。画好封装以后要把原理图中的元器件都添加上正确的封装双击元器件看这里有没有封装，有的话点下面的 Edit （没有的话点 Add），出现点击和 选择元器件的库在这里选择元器件的封装四．用原理图导出 PCB 图在原理图界面点击 到处 PCB在 PCB 界面点击可以导出 PCB 图容易出现的错误：1. 有的元器件忘记添加封装时，不会出现错误提醒，但是无封装的元器件不会被编辑；2. 有的元器件封装错误时，在导 PCB 图的时候会出现错；3.五．PCB 图布线快捷键：1. 单击选中元器...
