学院图书馆行政人文楼高大支模方案

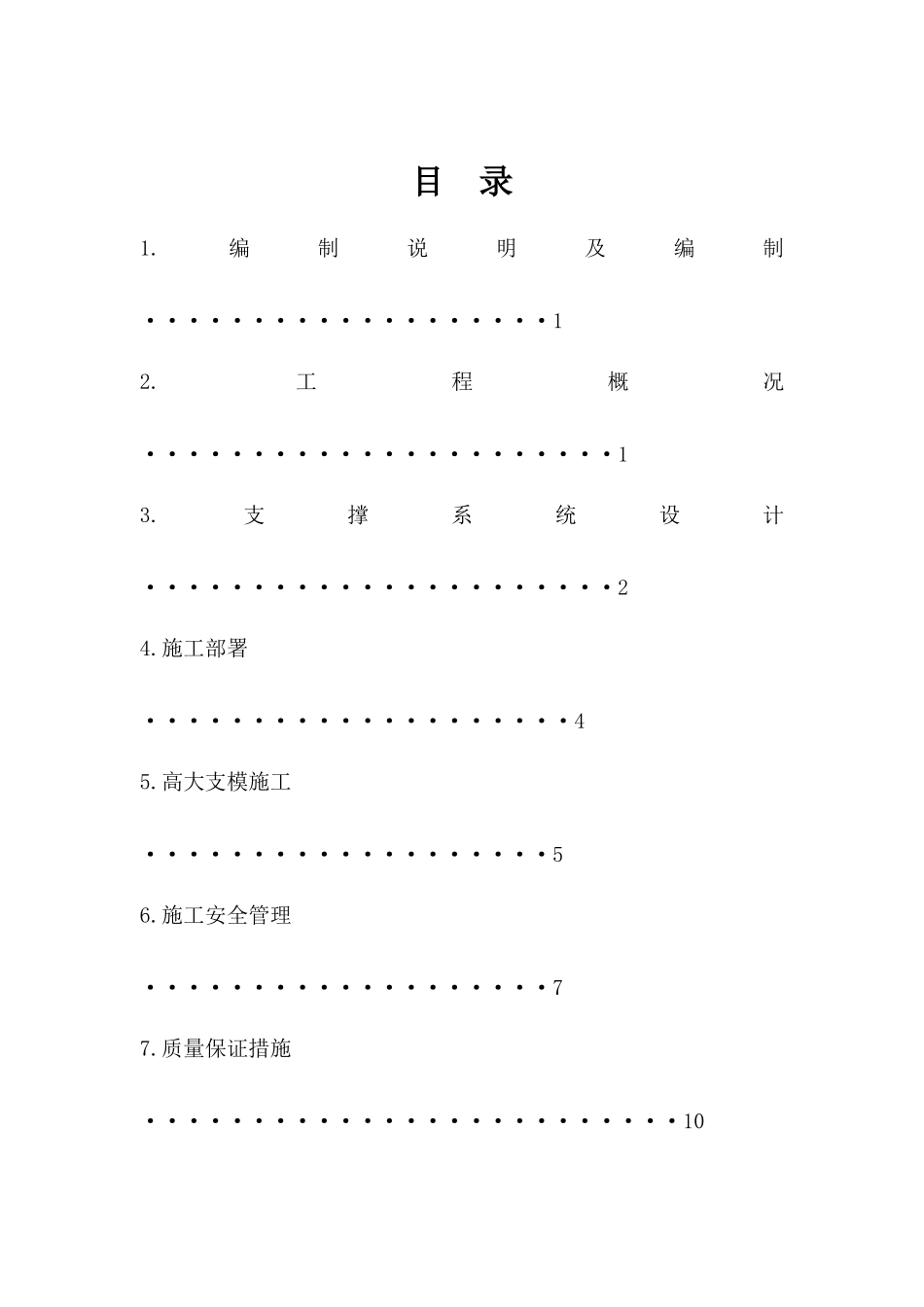

南京医大康达学院 图书馆/行政人文楼高支模专项施工方案 方案编制人： 仲锦维 审 核 人： 吴永良 审 定 人： 刘 旭 南通建工集团有限公司2024 年 4 月 6 日目 录1.编制说明及编制 ···················12.工程概况 ······················13.支撑系统设计 ······················24.施工部署 ····················45.高大支模施工 ···················56.施工安全管理 ···················77.质量保证措施 ·························108.监控措施 ·····················159.应急预案 ·····················1610.防止高空坠落及坠物安全施工措施···········1811.验算书 ······················2412.附图 ·······················58 1.编制说明及编制依据编制依据：工程项目施工图、施工组织设计《建筑施工模板安全技术法律规范》JGJ162-2024《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2024 J84-2001（2024 版）；（扣件式钢管脚手架支撑体系）《建筑结构荷载法律规范》（GB5009-2001）；《混凝土结构工程施工及验收法律规范》（GB50204-92）；《木结构设计法律规范》（GB50005-2024）；《钢结构设计法律规范》（GB50017-2024）；《建筑施工安全检查标准》JGJ59-99《建筑工程施工质量验收统一标准》（GB50300-2001）；参考资料：如《建筑施工计算手册》江正荣著 中国建筑工业出版社；《建筑施工手册》第四版 中国建筑工业出版社、《建筑施工脚手架有用手册（含垂直运输设施）》中国建筑工业出版社；《建筑施工安全检查标准》JGJ59-99 中国建筑工业出版社等。2.工程概况2.1 设计要点：本工程为图书馆/行政人文办公楼。结构型式为钢筋混凝土框架结构，地上五层(局部二层)，建筑面积 25202.5m2,(图书馆:13304㎡建筑高度 22.50m,行政人文楼: 11898.5㎡建筑高度 21.60m),框架抗震等级为三级。2.2 高大模板区域图 书 馆 大 厅 ： 1-5—1-7 轴 /1-C ～ 1-D 轴 , 跨 度 7.50×8.80m ， 板 厚h=120mm，梁最大截面 300×800mm，标高 4.45—13.45m(五层部分)，层高 9.0m,支模高度 8.8m。通道(二层部分)：1-12—1-15 轴/1...
