家电电源线UL标准

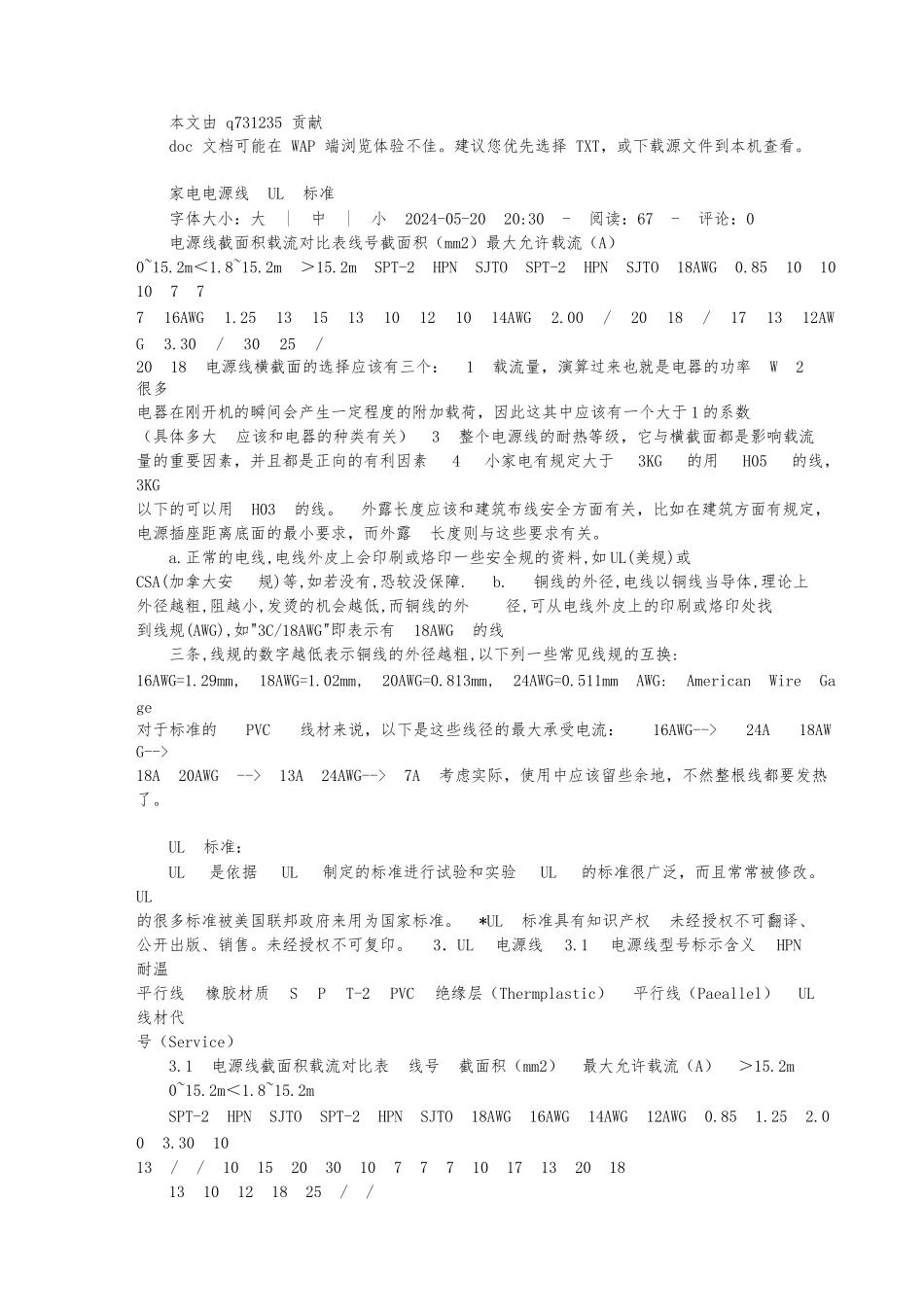

本文由 q731235 贡献doc 文档可能在 WAP 端浏览体验不佳。建议您优先选择 TXT，或下载源文件到本机查看。家电电源线 UL 标准字体大小：大 | 中 | 小 2024-05-20 20:30 - 阅读：67 - 评论：0电源线截面积载流对比表线号截面积（mm2）最大允许载流（A）0~15.2m＜1.8~15.2m ＞15.2m SPT-2 HPN SJTO SPT-2 HPN SJTO 18AWG 0.85 10 10 10 7 77 16AWG 1.25 13 15 13 10 12 10 14AWG 2.00 / 20 18 / 17 13 12AWG 3.30 / 30 25 /20 18 电源线横截面的选择应该有三个： 1 载流量，演算过来也就是电器的功率 W 2 很多电器在刚开机的瞬间会产生一定程度的附加载荷，因此这其中应该有一个大于 1 的系数（具体多大 应该和电器的种类有关） 3 整个电源线的耐热等级，它与横截面都是影响载流量的重要因素，并且都是正向的有利因素 4 小家电有规定大于 3KG 的用 H05 的线，3KG以下的可以用 H03 的线。 外露长度应该和建筑布线安全方面有关，比如在建筑方面有规定，电源插座距离底面的最小要求，而外露 长度则与这些要求有关。a.正常的电线,电线外皮上会印刷或烙印一些安全规的资料,如 UL(美规)或CSA(加拿大安 规)等,如若没有,恐较没保障. b. 铜线的外径,电线以铜线当导体,理论上外径越粗,阻越小,发烫的机会越低,而铜线的外 径,可从电线外皮上的印刷或烙印处找到线规(AWG),如"3C/18AWG"即表示有 18AWG 的线三条,线规的数字越低表示铜线的外径越粗,以下列一些常见线规的互换:16AWG=1.29mm, 18AWG=1.02mm, 20AWG=0.813mm, 24AWG=0.511mm AWG: American Wire Gage对于标准的 PVC 线材来说，以下是这些线径的最大承受电流： 16AWG--> 24A 18AWG-->18A 20AWG --> 13A 24AWG--> 7A 考虑实际，使用中应该留些余地，不然整根线都要发热了。UL 标准：UL 是依据 UL 制定的标准进行试验和实验 UL 的标准很广泛，而且常常被修改。 UL的很多标准被美国联邦政府来用为国家标准。 *UL 标准具有知识产权 未经授权不可翻译、公开出版、销售。未经授权不可复印。 3．UL 电源线 3.1 电源线型号标示含义 HPN 耐温平行线 橡胶材质 S P T-2 PVC 绝缘层（Thermplastic） 平行线（Paeallel） UL 线材代号（Service）3.1 电源线截面积载流对比表 线号 截面积（mm2） 最大允许载流（A） ＞15.2m0~15.2m＜1.8~15.2mSPT-2 HPN SJTO SPT-2 HPN SJTO 1...
