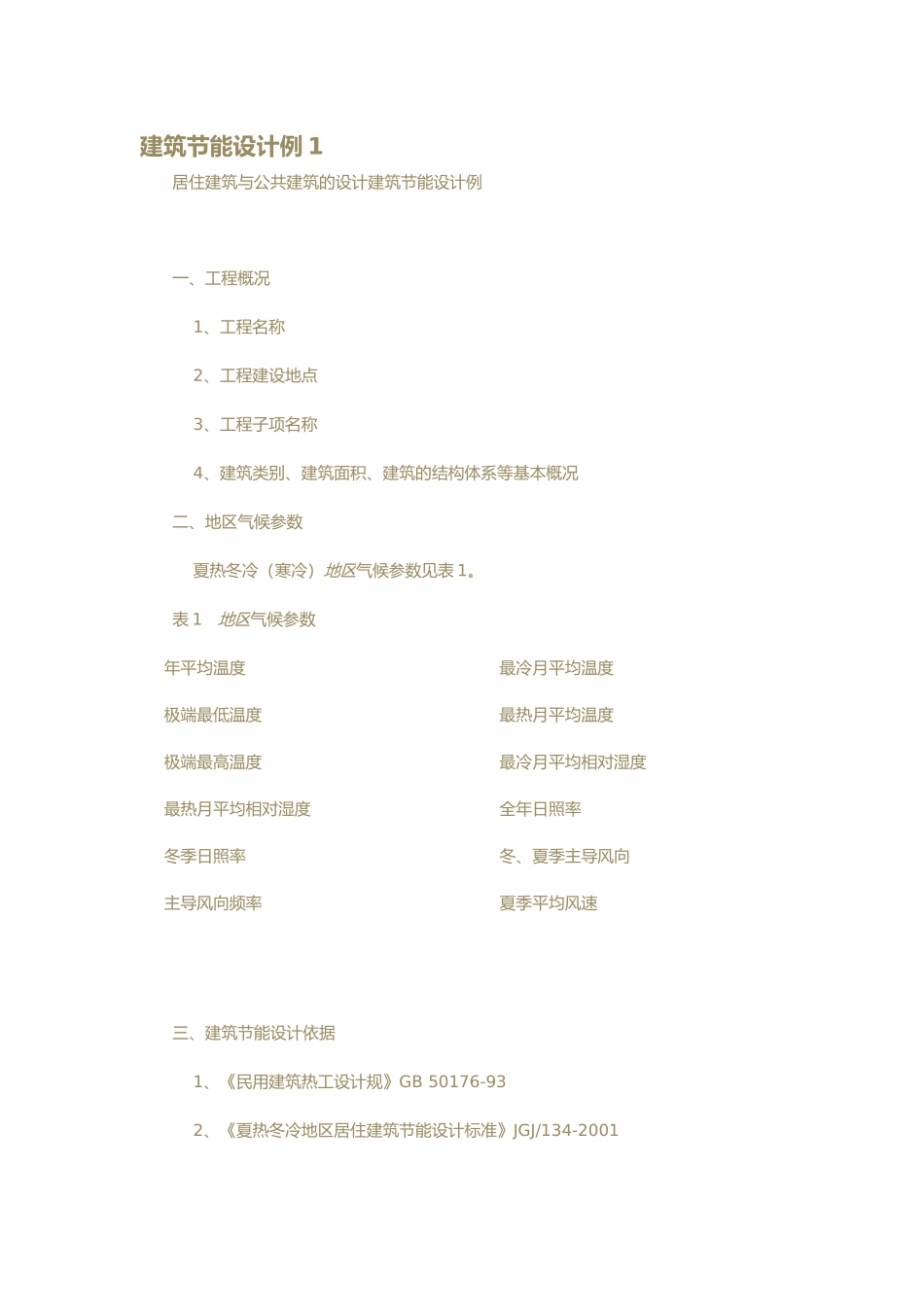

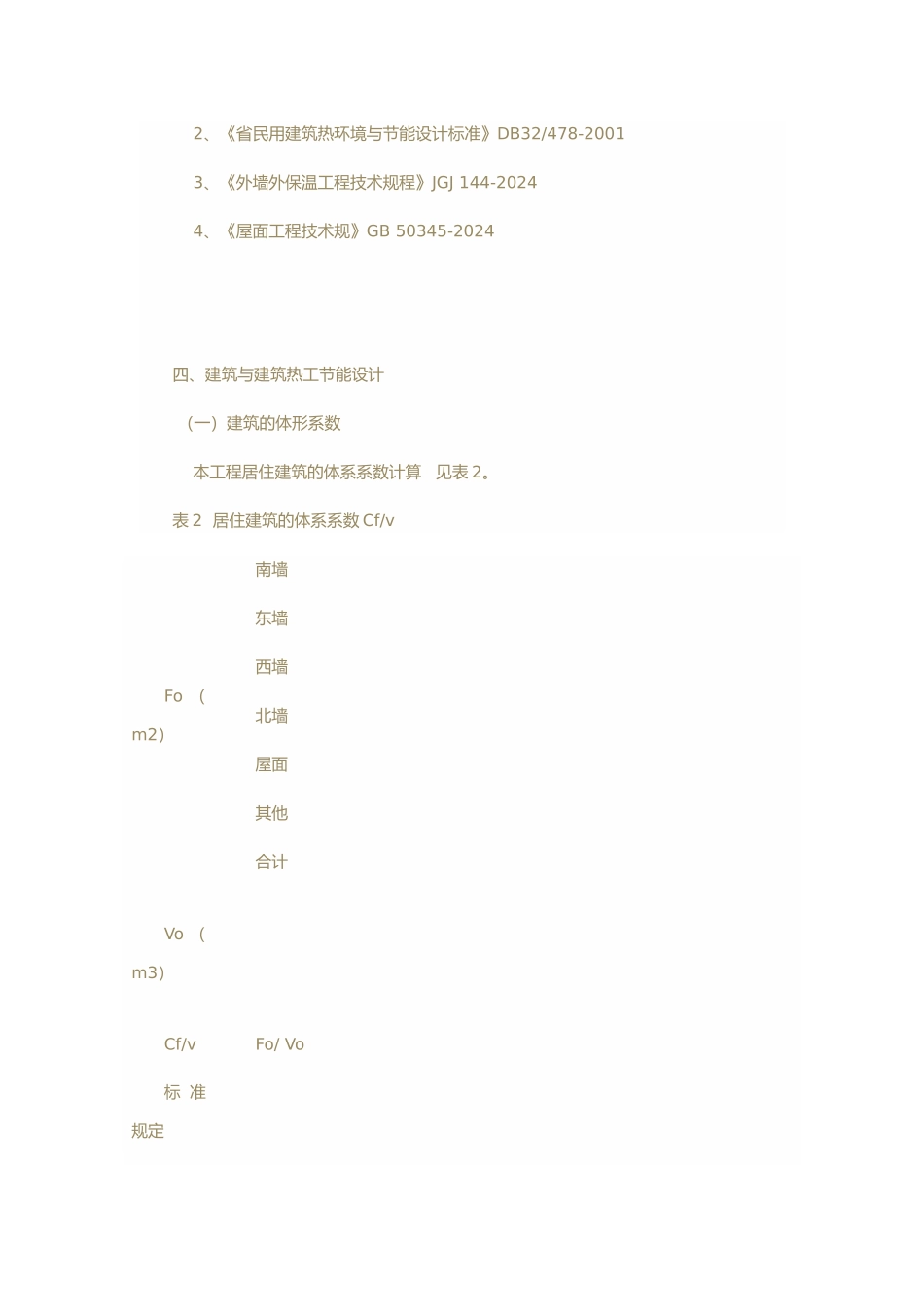

居住建筑与公共建筑的设计----------------------- -----------------------日期:建筑节能设计例 1居住建筑与公共建筑的设计建筑节能设计例一、工程概况 1、工程名称 2、工程建设地点 3、工程子项名称 4、建筑类别、建筑面积、建筑的结构体系等基本概况二、地区气候参数 夏热冬冷(寒冷)地区气候参数见表 1。表 1 地区气候参数年平均温度最冷月平均温度极端最低温度最热月平均温度极端最高温度最冷月平均相对湿度最热月平均相对湿度全年日照率冬季日照率冬、夏季主导风向主导风向频率夏季平均风速三、建筑节能设计依据 1、《民用建筑热工设计规》GB 50176-93 2、《夏热冬冷地区居住建筑节能设计标准》JGJ/134-2001 2、《省民用建筑热环境与节能设计标准》DB32/478-2001 3、《外墙外保温工程技术规程》JGJ 144-2024 4、《屋面工程技术规》GB 50345-2024四、建筑与建筑热工节能设计 (一)建筑的体形系数 本工程居住建筑的体系系数计算 见表 2。表 2 居住建筑的体系系数 Cf/vFo (m2)南墙东墙西墙北墙屋面其他合计Vo (m3)Cf/vFo/ Vo标 准规定结论Cf/v £0.320.32<Cf/v <0.35 提高 窗 热阻 提高 10%,每增加 Cf/v 0.010.35£Cf/v £0.38 提高 窗 Ro≥ 1/2.7 m2·K/W墙(按北墙热阻)屋面 Ro ≥ 1.42(1.26) m2·K/WCf/v >0.38 综合能耗计算提示: 1、体形系数按如下公式计算: Cf/v = (m) (二)窗墙面积比与窗的性能设计1、各向立面的窗墙面积比与对应的外窗传热阻限值本工程居住建筑各立面的窗墙面积比与对应的外窗传热阻限值 Ro 见表 3。表 3 各立面的窗墙面积比与对应的外窗传热系数(阻)限值朝向外门窗面积,m2外墙M2窗 墙 面 积比外窗 Ro m2·K/W东2C1+1C2+。。。:南6C3+12C4+。。。+5Cn:西。。。北。。。2、窗的选型(1)传热阻 Ro: 1/4.7m2·K/W 的居室外窗,选用塑料单玻窗;(2)传热阻 Ro: 1/3.6m2·K/W 的居室外窗,选用铝合金中空玻璃窗;(3)传热阻 Ro: 1/2.7m2·K/W 的居室外窗,选用 5+9A+5、5+12A+5 塑料或断桥铝合金中空玻璃窗 (4)传热阻 Ro: <1/2.5m2·K/W 的居室外窗,选用 5+9A+5、5+12A+5 塑料或断桥铝合金中空 Low-E 玻璃窗3、遮阳系数计算东西向外窗应采纳适宜的活动外遮阳措施,使其遮阳率满足标准要求,南向窗可以使用固定遮阳。4、外窗的气密性不低于现行国标《建筑外窗气密性能分级与其检测方法》GB7107规定的 级(...
