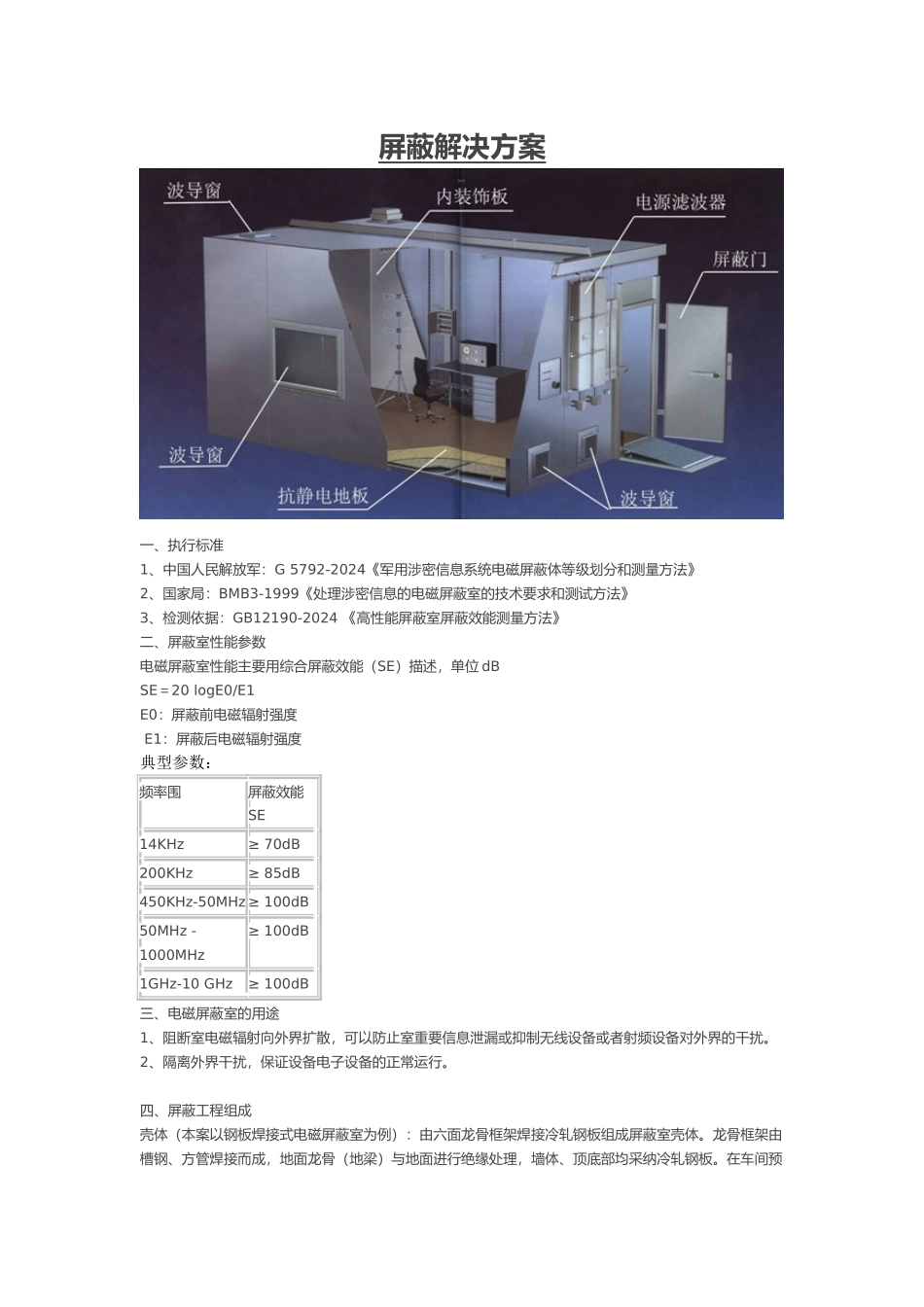

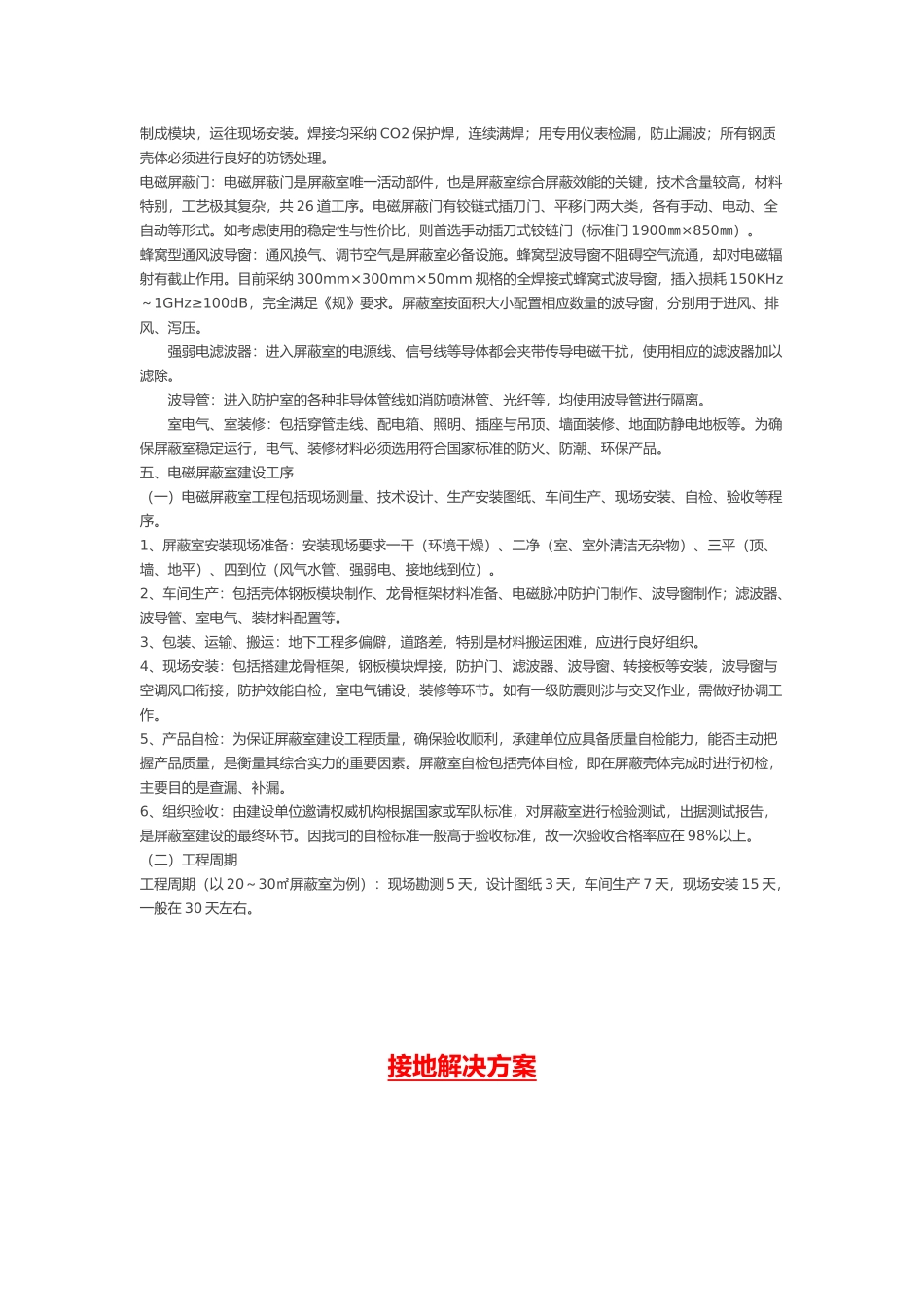

屏蔽解决方案一、执行标准1、中国人民解放军:G 5792-2024《军用涉密信息系统电磁屏蔽体等级划分和测量方法》2、国家局:BMB3-1999《处理涉密信息的电磁屏蔽室的技术要求和测试方法》3、检测依据:GB12190-2024 《高性能屏蔽室屏蔽效能测量方法》二、屏蔽室性能参数电磁屏蔽室性能主要用综合屏蔽效能(SE)描述,单位 dB SE=20 logE0/E1E0:屏蔽前电磁辐射强度 E1:屏蔽后电磁辐射强度典型参数:频率围屏蔽效能SE14KHz≥ 70dB200KHz≥ 85dB450KHz-50MHz ≥ 100dB50MHz -1000MHz≥ 100dB1GHz-10 GHz≥ 100dB三、电磁屏蔽室的用途1、阻断室电磁辐射向外界扩散,可以防止室重要信息泄漏或抑制无线设备或者射频设备对外界的干扰。2、隔离外界干扰,保证设备电子设备的正常运行。四、屏蔽工程组成壳体(本案以钢板焊接式电磁屏蔽室为例):由六面龙骨框架焊接冷轧钢板组成屏蔽室壳体。龙骨框架由槽钢、方管焊接而成,地面龙骨(地梁)与地面进行绝缘处理,墙体、顶底部均采纳冷轧钢板。在车间预制成模块,运往现场安装。焊接均采纳 CO2 保护焊,连续满焊;用专用仪表检漏,防止漏波;所有钢质壳体必须进行良好的防锈处理。电磁屏蔽门:电磁屏蔽门是屏蔽室唯一活动部件,也是屏蔽室综合屏蔽效能的关键,技术含量较高,材料特别,工艺极其复杂,共 26 道工序。电磁屏蔽门有铰链式插刀门、平移门两大类,各有手动、电动、全自动等形式。如考虑使用的稳定性与性价比,则首选手动插刀式铰链门(标准门 1900㎜×850㎜)。蜂窝型通风波导窗:通风换气、调节空气是屏蔽室必备设施。蜂窝型波导窗不阻碍空气流通,却对电磁辐射有截止作用。目前采纳 300mm×300mm×50mm 规格的全焊接式蜂窝式波导窗,插入损耗 150KHz~1GHz≥100dB,完全满足《规》要求。屏蔽室按面积大小配置相应数量的波导窗,分别用于进风、排风、泻压。 强弱电滤波器:进入屏蔽室的电源线、信号线等导体都会夹带传导电磁干扰,使用相应的滤波器加以滤除。 波导管:进入防护室的各种非导体管线如消防喷淋管、光纤等,均使用波导管进行隔离。 室电气、室装修:包括穿管走线、配电箱、照明、插座与吊顶、墙面装修、地面防静电地板等。为确保屏蔽室稳定运行,电气、装修材料必须选用符合国家标准的防火、防潮、环保产品。五、电磁屏蔽室建设工序(一)电磁屏蔽室工程包括现场测量、技术设计、生产安装图纸、车间生产、现场安装、自检、验收等程序。1、屏蔽室安装现场准备...
