山东某短肢剪力墙模板工程施工组织设计方案

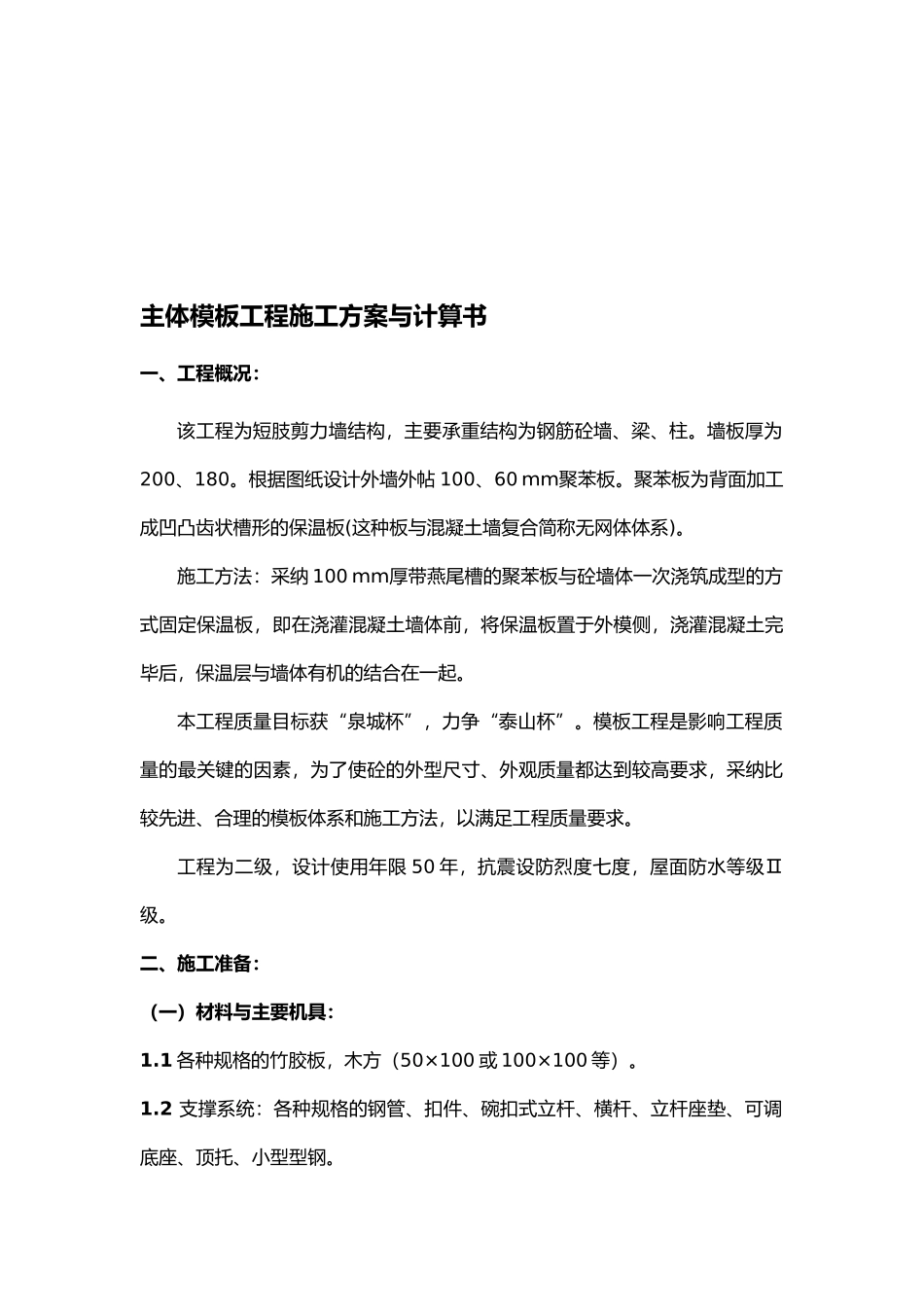

主体模板工程施工方案与计算书一、工程概况：该工程为短肢剪力墙结构，主要承重结构为钢筋砼墙、梁、柱。墙板厚为200、180。根据图纸设计外墙外帖 100、60 ｍｍ聚苯板。聚苯板为背面加工成凹凸齿状槽形的保温板(这种板与混凝土墙复合简称无网体体系)。施工方法：采纳 100 ｍｍ厚带燕尾槽的聚苯板与砼墙体一次浇筑成型的方式固定保温板，即在浇灌混凝土墙体前，将保温板置于外模侧，浇灌混凝土完毕后，保温层与墙体有机的结合在一起。本工程质量目标获“泉城杯”，力争“泰山杯”。模板工程是影响工程质量的最关键的因素，为了使砼的外型尺寸、外观质量都达到较高要求，采纳比较先进、合理的模板体系和施工方法，以满足工程质量要求。工程为二级，设计使用年限 50 年，抗震设防烈度七度，屋面防水等级Ⅱ级。二、施工准备：（一）材料与主要机具：1.1 各种规格的竹胶板，木方（50×100 或 100×100 等）。1.2 支撑系统：各种规格的钢管、扣件、碗扣式立杆、横杆、立杆座垫、可调底座、顶托、小型型钢。1.3 具备锤子、打眼电钻、活动板手、手锯、水平尺、线坠、撬棒、吊装索具等。1.4 脱模剂：水质脱模剂。1.5 海绵条：2mm 厚与 20mm 厚。（二）作业条件：2.1 划分所建工程施工区、段：根据工程结构的形式、特点与现场条件，合理确定模板工程施工的流水区段，以减少模板的投入，增加周转次数，均衡工序工程（钢筋、模板、砼工序）的作业量，确保工程进度。2.2 按工程结构设计图进行模板设计,确保强度、刚度与稳定性。2.3 绘制全套模板设计图，其中包括：模板平面布置配板图、组装图、节点大样图。确定模板配板平面布置与支撑布置。根据总图对梁、板、柱等尺寸与编号设计出配板图，应标志出不同型号、尺寸单块模板平面布置，纵横龙骨规格、数量与排列尺寸；柱箍选用的形式与间距；支撑系统的竖向支撑、侧向支撑、横向拉接件的型号、间距。2.4 绘图与验算：在进行模板配板布置与支撑系统布置的基础上，要严格对其强度、刚度与稳定性进行验算，合格后要绘制全套模板设计图，其中包括：模板平面布置配板图，分块图、组装图、节点大样图、零件与非定型拼接件加工图。2.5 轴线、模板线、门窗洞口线、标高线放线完毕，水平控制标高引测到预留插筋或其它过渡引测点，并办好预检手续。2.6 为防止模板下口跑浆，安装模板前，对模板的承垫底部先垫上 20mm 厚的海绵条，若底部严重不平的，应先沿模板边线用 1∶3 水泥砂浆，根据给定的...
