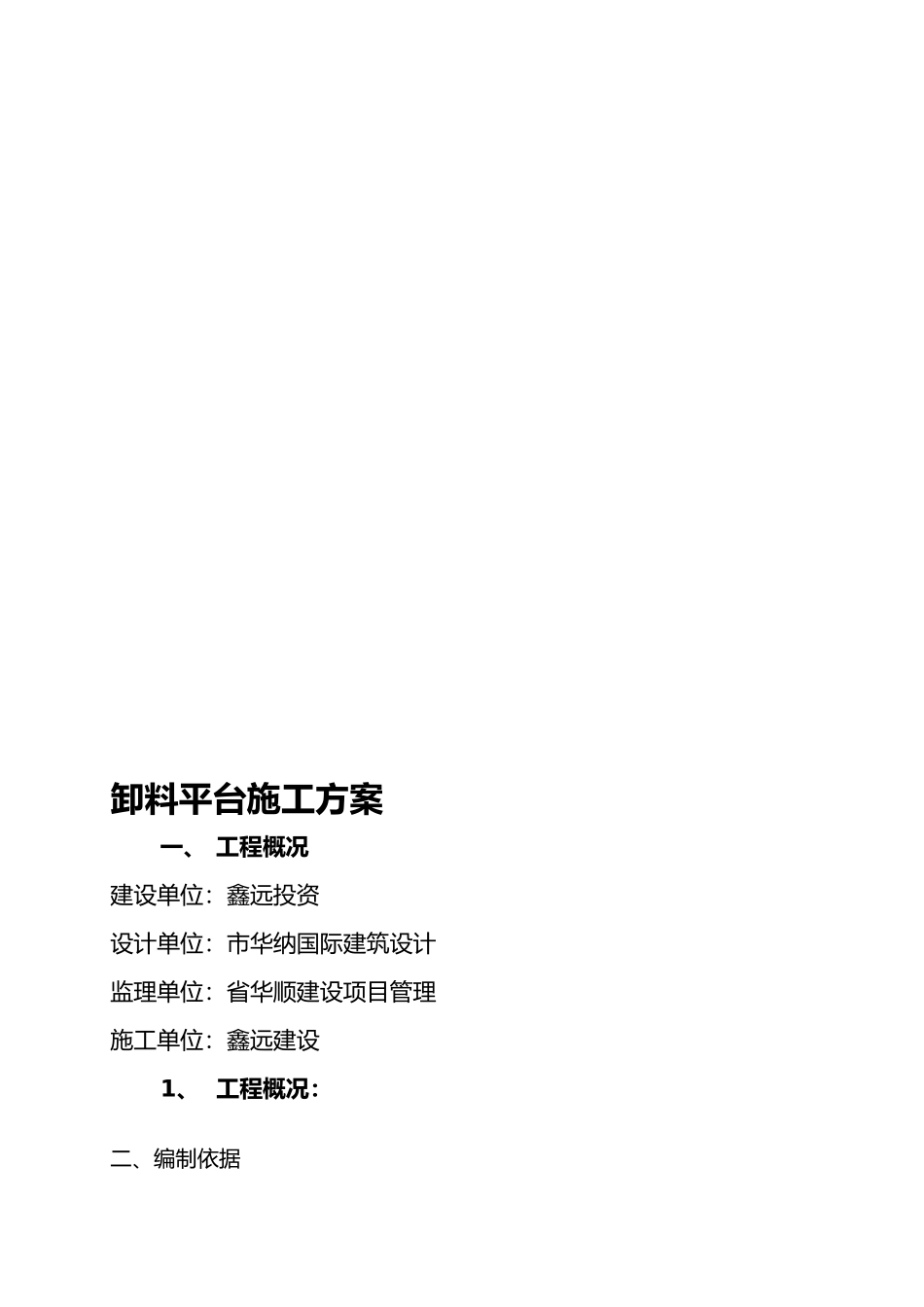

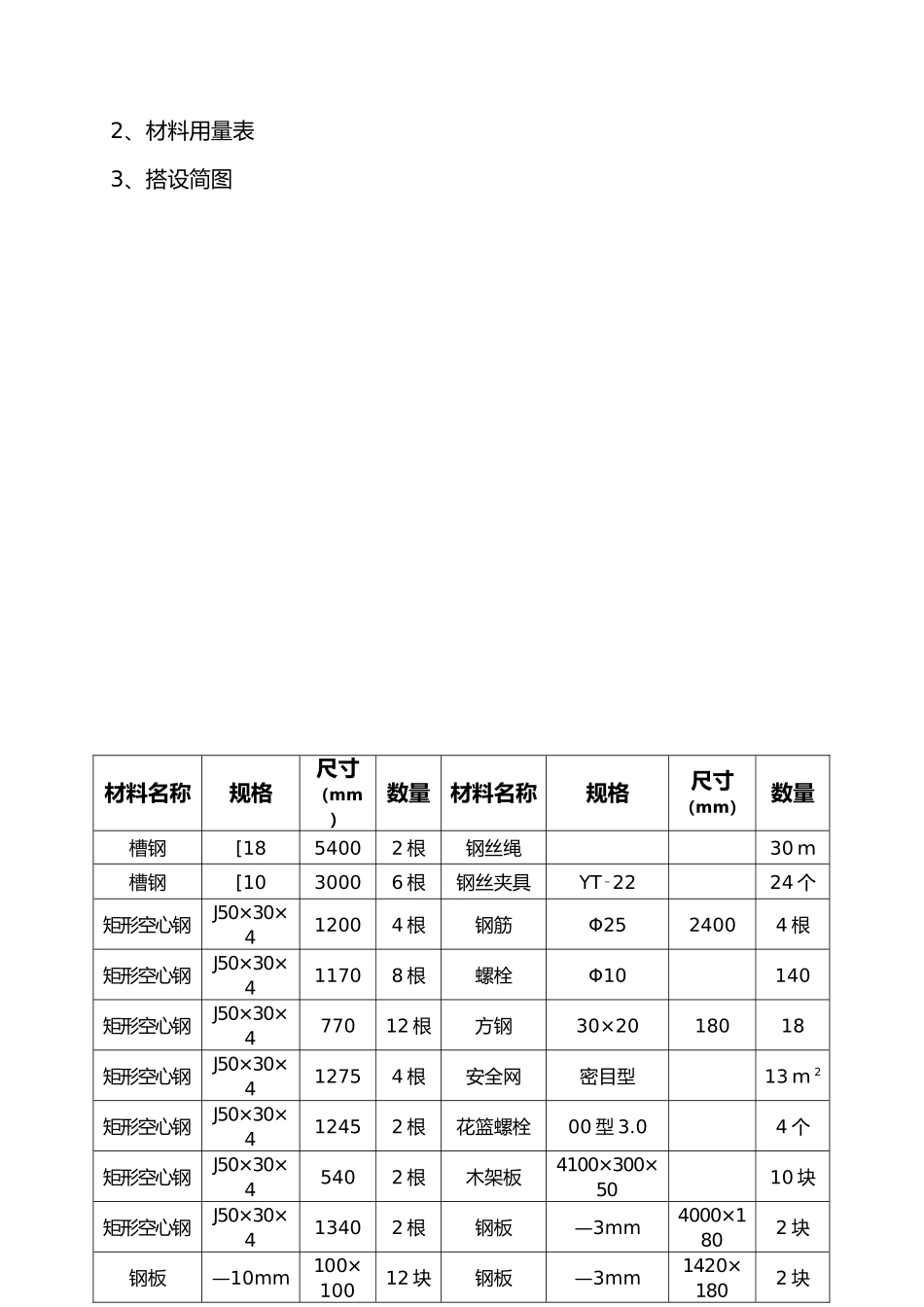

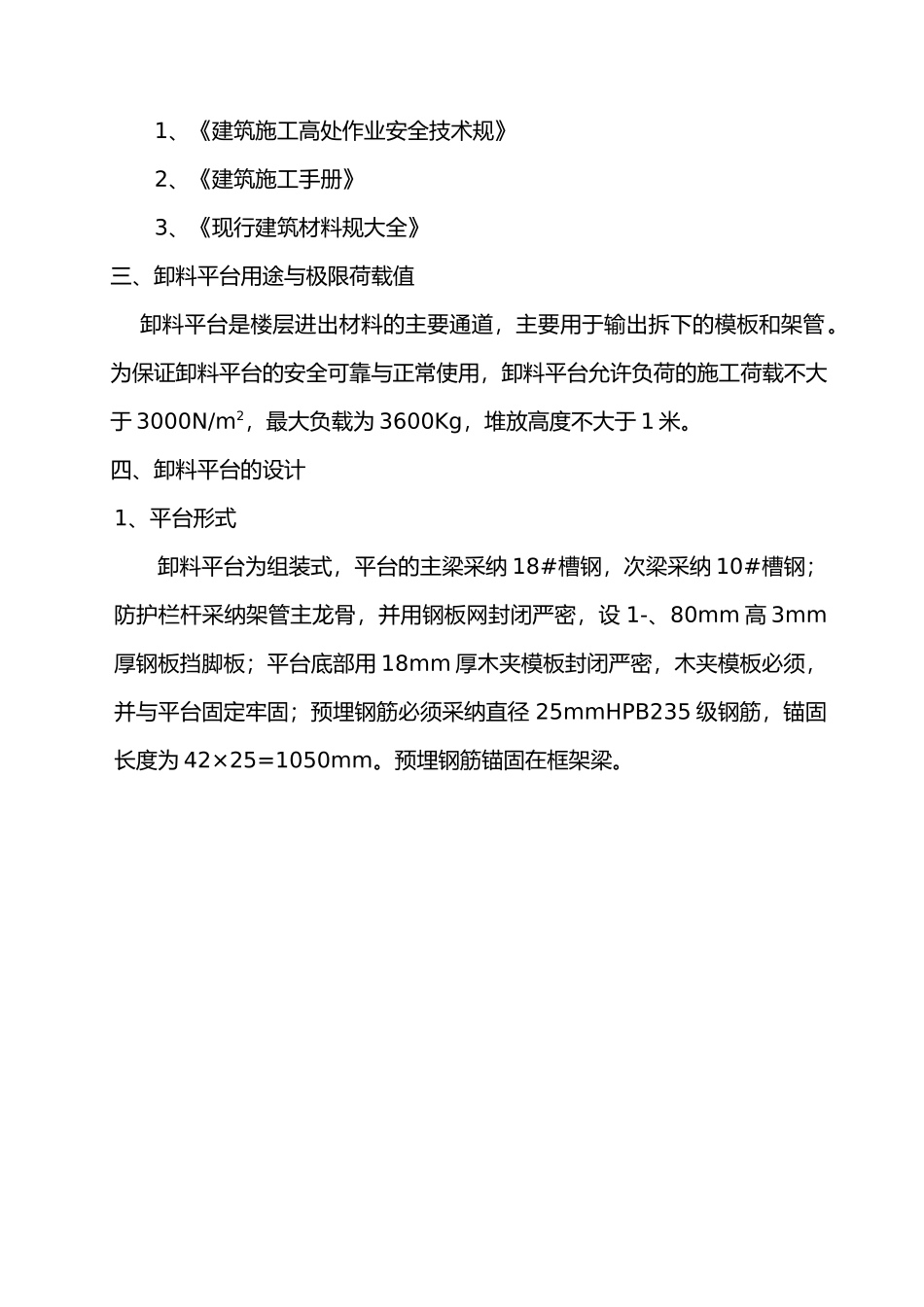

卸料平台施工方案一、 工程概况建设单位：鑫远投资设计单位：市华纳国际建筑设计监理单位：省华顺建设项目管理施工单位：鑫远建设1、 工程概况：二、编制依据1、《建筑施工高处作业安全技术规》2、《建筑施工手册》3、《现行建筑材料规大全》三、卸料平台用途与极限荷载值 卸料平台是楼层进出材料的主要通道，主要用于输出拆下的模板和架管。为保证卸料平台的安全可靠与正常使用，卸料平台允许负荷的施工荷载不大于 3000N/m2，最大负载为 3600Kg，堆放高度不大于 1 米。四、卸料平台的设计1、平台形式卸料平台为组装式，平台的主梁采纳 18#槽钢，次梁采纳 10#槽钢；防护栏杆采纳架管主龙骨，并用钢板网封闭严密，设 1-、80mm 高 3mm厚钢板挡脚板；平台底部用 18mm 厚木夹模板封闭严密，木夹模板必须，并与平台固定牢固；预埋钢筋必须采纳直径 25mmHPB235 级钢筋，锚固长度为 42×25=1050mm。预埋钢筋锚固在框架梁。2、材料用量表3、搭设简图材料名称规格尺寸（mm）数量材料名称规格尺寸（mm）数量槽钢[1854002 根钢丝绳30 ｍ槽钢[1030006 根钢丝夹具YT＿2224 个矩形空心钢J50×30×412004 根钢筋Φ2524004 根矩形空心钢J50×30×411708 根螺栓Φ10140矩形空心钢J50×30×477012 根方钢30×2018018矩形空心钢J50×30×412754 根安全网密目型13 ｍ 2矩形空心钢J50×30×412452 根花篮螺栓00 型 3.04 个矩形空心钢J50×30×45402 根木架板4100×300×5010 块矩形空心钢J50×30×413402 根钢板—3mm4000×1802 块钢板—10mm100×10012 块钢板—3mm1420×1802 块次梁次梁五、卸料平台的搭设与拆除1、搭设、拆除人员必须持证上岗，身体状况良好，经过安全技术交底，准确掌握本工程集料平台搭设、拆除的特点与方法。2、搭设、拆除时设专人指挥、看护，划定警戒区，设立警示标志，非搭设、拆除人员禁止进入施工区域。3、搭设流程安装检查：安装前对操作人员身体、安装用机械设备、安装环境等进行检查。平台组装：将悬挑主梁槽钢与次梁槽钢用螺栓进行连接。平台吊装：吊装稳固槽钢底架，槽钢与钢丝绳连接、槽钢与预埋件连接。栏杆、脚手板安装：脚手板必须，并与槽钢次楞固定牢固，铺装到槽钢底架；安装防护栏杆、安全网。4、拆除：拆除应先安装后拆，后安先拆，拆除完后对现场进行清理，并进行刷漆保养。六、卸料平台的检查与验收1、预埋钢筋吊环必须做隐蔽验收，并作好验收记录。2、集料平台应严格按施工方案进行搭...
