工厂供电课程设计报告书VIP专享

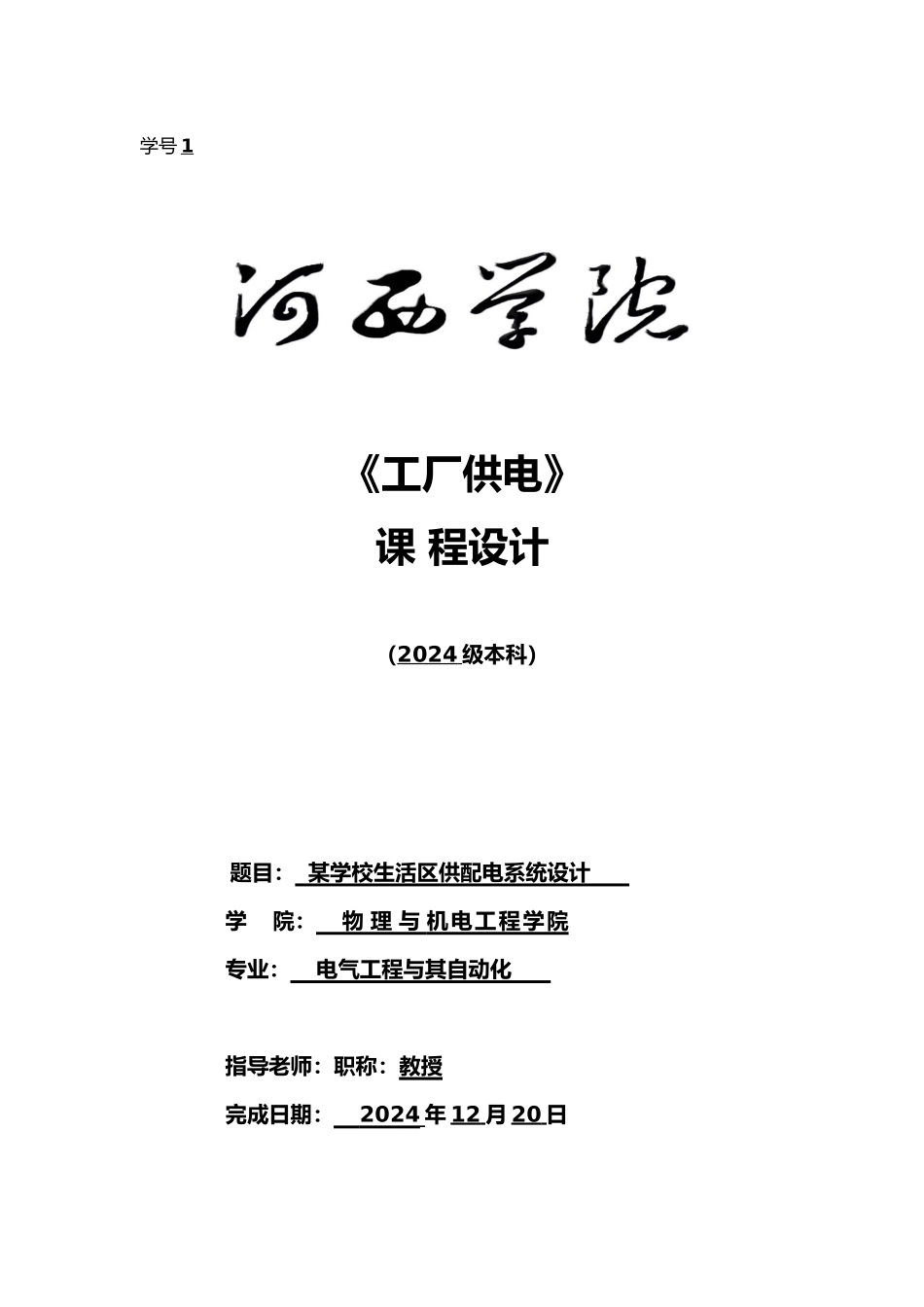

学号 1《工厂供电》课 程设计（2024 级本科）题目： 某学校生活区供配电系统设计 学 院： 物 理 与 机电工程学院 专业： 电气工程与其自动化 指导老师：职称：教授完成日期： 2024 年 12 月 20 日工厂供电课程设计任务书学生学 号专业方向电气工程与其自动化班 级班题目名称某学校生活区供配电系统设计一、设计的主要容1.1 设计容：负荷计算和无功功率补偿；变电所位置和型式的选择；变电所主变压器的台数与容量、类型的选择；学生宿舍楼配电系统的确定；变电所主结线方案的设计；短路电流计算；变电所一次设备的选择与校验；变电所进出线的选择与校验。1.2 设计依据：1.在学校南侧 l000 m 处有一座 10kV 配电所，其出口断路器是 SN10 一 10II型，此断路器配备有定时限过电流保护和电流速断保护，定时限过电流保护整定的动作时间为 1. 3s。为满足学校二级负荷的要求，可采纳高压联络线由邻近的单位取得备用电源；要求变电所高压侧的功率因数不得低 0.9。2.学校生活区负荷情况见下表：编号名称P30/kwQ30/kVA1学生食堂3082102锅炉1001003老师楼2701204校医院130985户外照明25206本所用电1007学生宿舍楼300180总 计二、设计的基本要求1、设计与计算说明书（1）说明书要求书写整齐，条理分明，表达正确、语言简练。（2）主要计算过程和步骤完整无误，分析论证过程简单明了，各设计容列表汇总。2、图纸（1）绘制电气主接线图（2）原理图要求用标准符号绘制，布置均匀，设备符号大小合适清楚美观。三.设计进度安排阶段设计各阶段名称起止日期1熟悉设计任务书、设计题目与设计背景资料第 1 周周一2查阅有关资料、阅读设计要求必读的参考资料周二3负荷计算周三至周四4电气主接线设计周五5短路电流计算周六6主要电气设备选择周日至第 2 周周一7书写课程设计说明书周二至周三8打印整理课程设计资料周四9答辩与成绩评定周五四.需收集和阅读的资料与参考文献（指导老师推举）[1]涤尘、王明阳、吴政球.电气工程基础[M].：理工大学.2024 年[2]学成.工矿企业供电设计指导书[M].：矿业大学.1998 年[3]介才.工厂供电简明设计手册[M].：机械工业.1993 年[4]介才.有用供配电技术手册[M].：中国水利水电.2024 年[5]介才.工厂供电[M].：机械工业.1997 年[7]JGJ16-2024 民用建筑电气设计规[8]GB50054-95 低压配电设计规[9]GB50052-95 供配电系统设计规[10]GB50217-2024 电力工程电缆设计规[11]GB50060-92 3～110KV 高...
