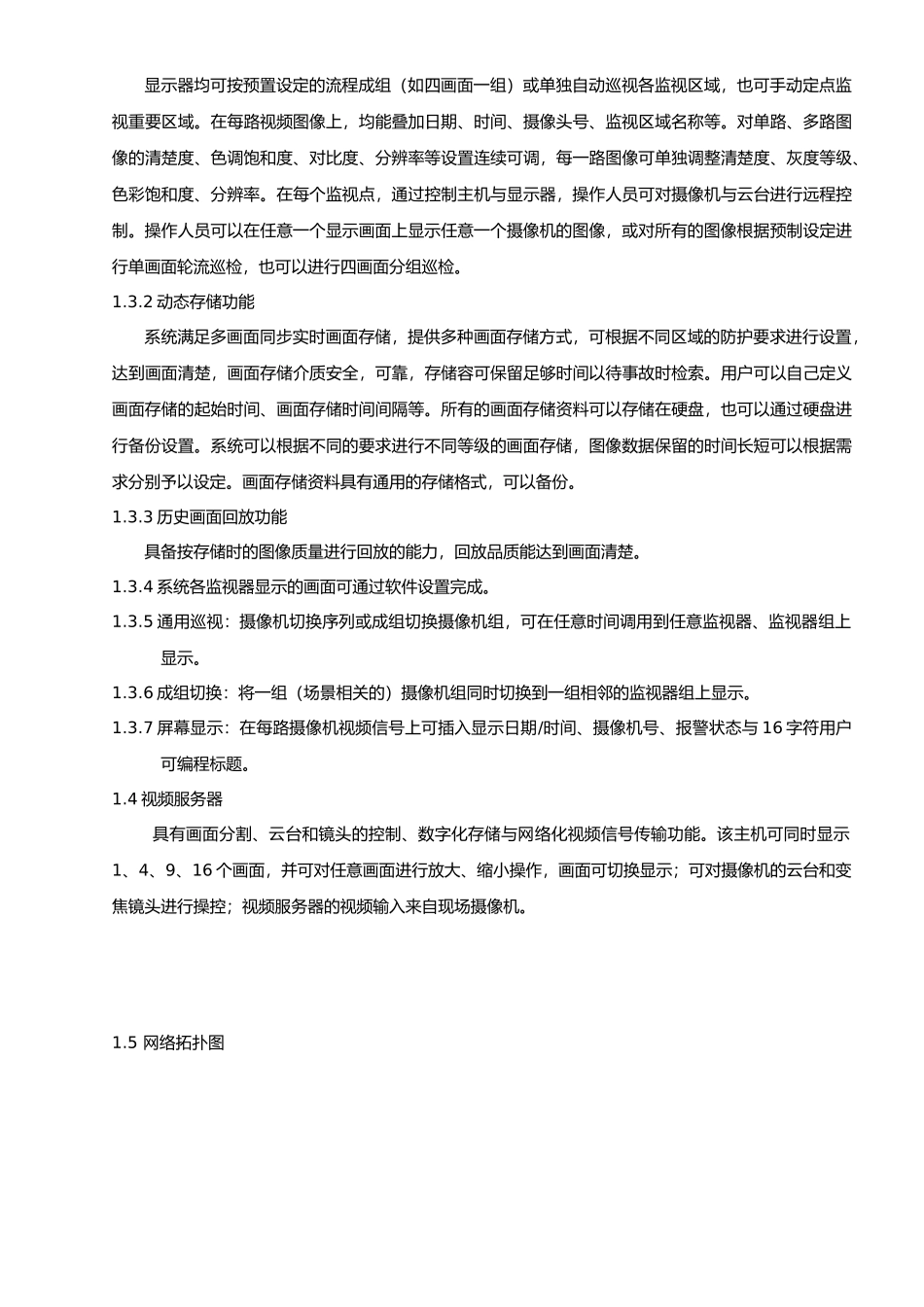

*****视频监控方案一 电视监控系统配置与技术要求1.1 系统配置系统估计设计有24台摄像机（没路视频为点对点传输，光纤接入至监控室），分别设计在厂的主要设备的边界场所安装监控探头进行现场实时监视录像。监控管理中心单独设置监控室，设置15台46寸监视器监控（整个监控屏分为4×3的电视墙），对整个画面集中监控和存储，并可分别设置客户端浏览实时图像或回放录像。1.1.1 对于视频录像功能要求：系统分别进行录像.1.1.2 整个电视监视系统共配有 24 个摄像监控点。显示终端 4×3 46 寸电视墙，以多画面分割的形式显示系统所有数字安防图像，并可以调用任意一幅画面至全屏显示，可同时显示 2、4、9、16 个画面，并可对任意画面进行放大、缩小操作，画面可切换显示。应有灵活性，可限制显示区域。同时系统还配置数字硬盘录像存储设备（实时录像，实时回放）。1.1.3 传输部分选材根据厂区环境,选用防水、抗干扰的阻燃电缆。较远的监视点，选型上优先采纳光纤。对于需进行电缆（光纤）直埋的辅设场合，卖方所供电缆(光纤)有铠装护套，满足电缆（光纤）直埋敷设的要求。1.2 技术要求1.2.1 视频监控系统的视频服务器采纳先进的技术，通道之间相互隔离，布置各路视频信号不会相互干扰。1.2.2 视频监控系统具备良好的扩展能力和接口。1.2.3 提供适用于该监控系统的中文操作系统的监控终端软件与管理软件。1.2.4 电源全部前端设备以就近可靠的原则在就地取电，需要其它电压等级的电源时，自配电源装置。1.2.5 设备规摄像机采纳具有日夜转换功能的彩色/转黑白一体化摄像机，具有自动对焦/远控手动变焦、自动光圈、自动背光补偿等功能。摄像机采纳具有日夜转换功能的摄像机，配置自动光圈/手动可变镜头，具有自动光圈、自动背光补偿等功能。焦距摄像机分辨率 H960P 或 720P，最小照度不低于0.7Lux（彩色）/ 0.02 Lux（黑白），信噪比不低于 50 dB。电动云台分室型和室外型，要求具有防尘、防水。摄像机配置防护罩，防护罩美观大方，具有防水、防尘功能。数字信号与视频信号电缆选用屏蔽阻燃电缆。传输距离大于 300 米的视频信号电缆均采纳光纤电缆；网络主干交换机与分支交换机之间的通讯电缆采纳光纤电缆。对于电（光）缆需直埋敷设的场合，卖方所供电（光）缆有铠装护套，且满足相关直埋敷设的要求。1.3 视频监控系统功能1.3.1实时监视功能在每个监视点，通过控制主机或操作切换设备与显示器，操作人员能监视接入控制主机的有...
