工程图学讲义

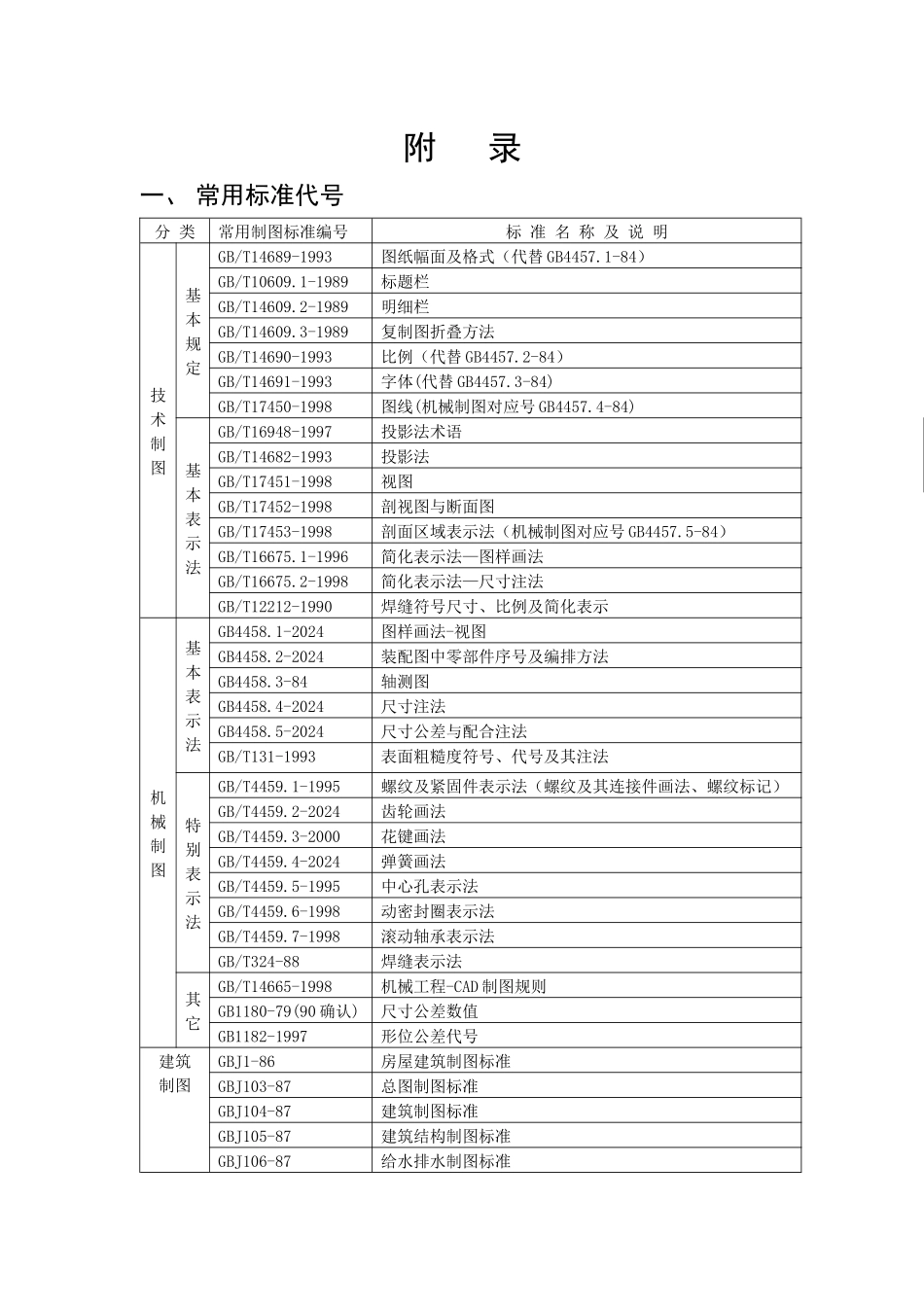

工程图学讲义_第1页
1/13

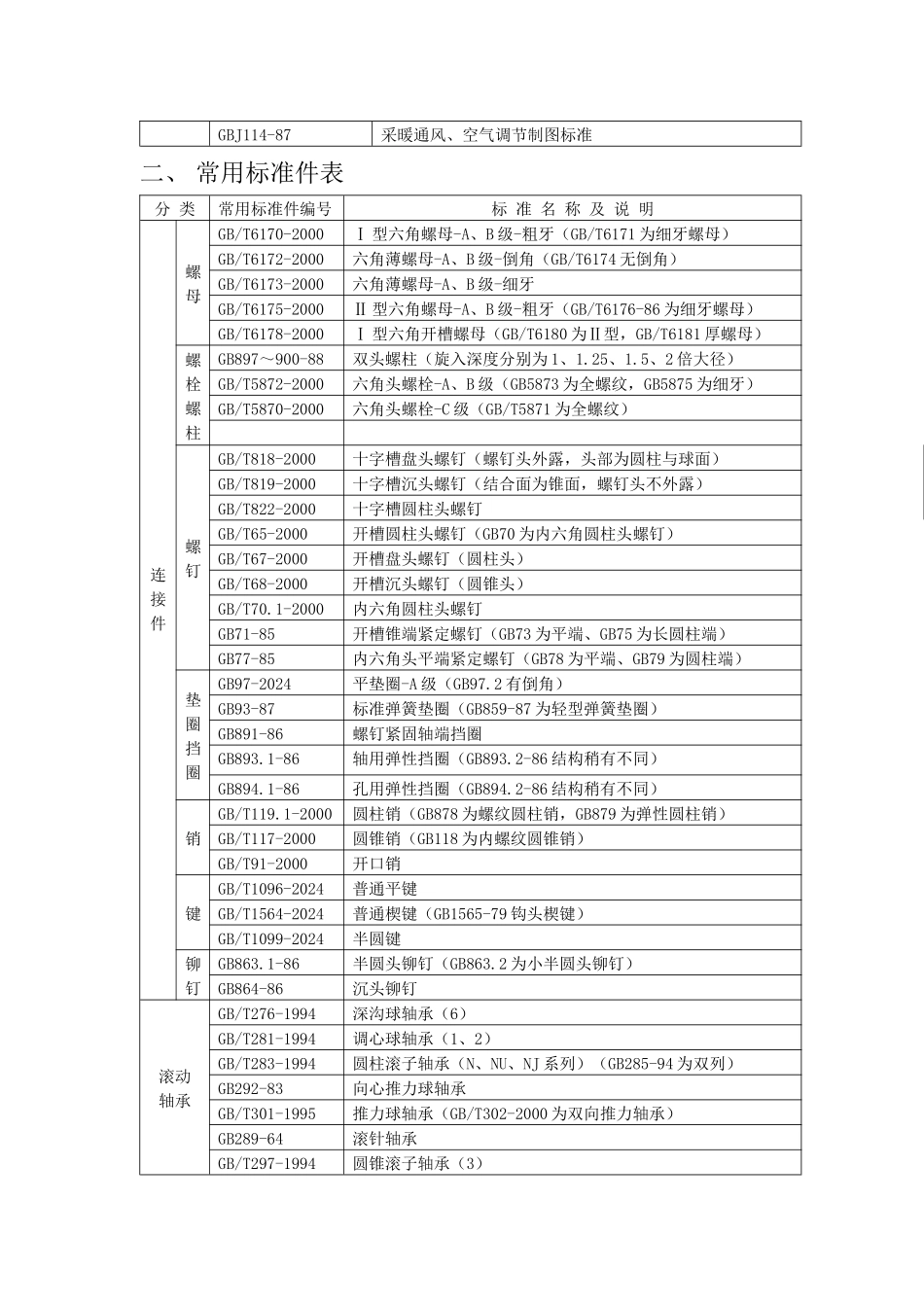

工程图学讲义_第2页
2/13

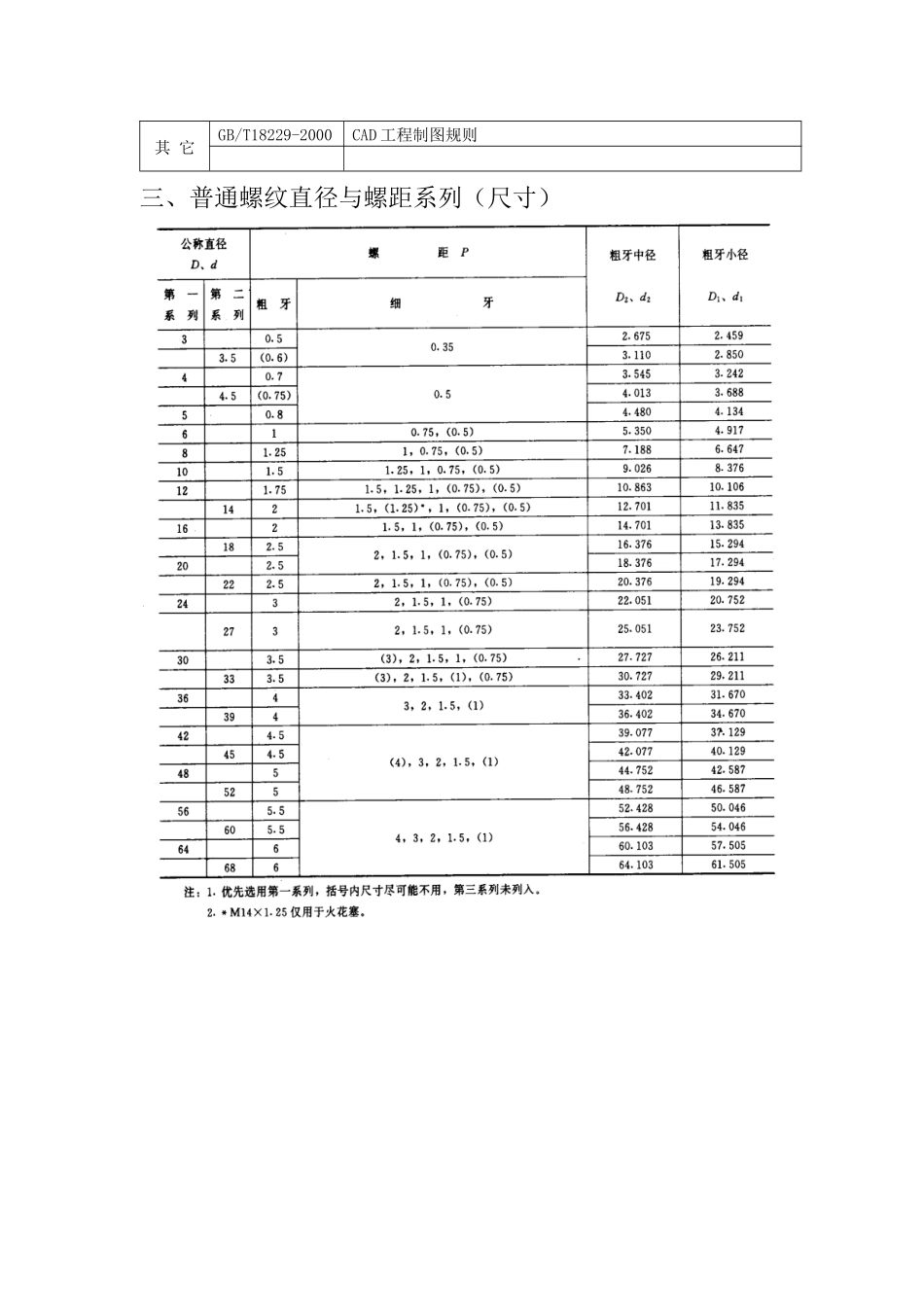

工程图学讲义_第3页
3/13
附 录一、 常用标准代号分 类常用制图标准编号标 准 名 称 及 说 明技术制图基本规定GB/T14689-1993图纸幅面及格式(代替 GB4457.1-84)GB/T10609.1-1989标题栏GB/T14609.2-1989明细栏GB/T14609.3-1989复制图折叠方法GB/T14690-1993比例(代替 GB4457.2-84)GB/T14691-1993字体(代替 GB4457.3-84)GB/T17450-1998图线(机械制图对应号 GB4457.4-84)基本表示法GB/T16948-1997投影法术语GB/T14682-1993投影法GB/T17451-1998视图GB/T17452-1998剖视图与断面图GB/T17453-1998剖面区域表示法(机械制图对应号 GB4457.5-84)GB/T16675.1-1996简化表示法—图样画法GB/T16675.2-1998简化表示法—尺寸注法GB/T12212-1990焊缝符号尺寸、比例及简化表示机械制图基本表示法GB4458.1-2024图样画法-视图GB4458.2-2024装配图中零部件序号及编排方法GB4458.3-84轴测图GB4458.4-2024尺寸注法GB4458.5-2024尺寸公差与配合注法GB/T131-1993表面粗糙度符号、代号及其注法特别表示法GB/T4459.1-1995螺纹及紧固件表示法(螺纹及其连接件画法、螺纹标记)GB/T4459.2-2024齿轮画法GB/T4459.3-2000花键画法GB/T4459.4-2024弹簧画法GB/T4459.5-1995中心孔表示法GB/T4459.6-1998动密封圈表示法GB/T4459.7-1998滚动轴承表示法GB/T324-88焊缝表示法其它GB/T14665-1998机械工程-CAD 制图规则GB1180-79(90 确认)尺寸公差数值GB1182-1997形位公差代号建筑制图GBJ1-86房屋建筑制图标准GBJ103-87总图制图标准GBJ104-87建筑制图标准GBJ105-87建筑结构制图标准GBJ106-87给水排水制图标准GBJ114-87采暖通风、空气调节制图标准二、 常用标准件表分 类常用标准件编号标 准 名 称 及 说 明连接件螺母GB/T6170-2000Ⅰ 型六角螺母-A、B 级-粗牙(GB/T6171 为细牙螺母)GB/T6172-2000六角薄螺母-A、B 级-倒角(GB/T6174 无倒角)GB/T6173-2000六角薄螺母-A、B 级-细牙GB/T6175-2000Ⅱ 型六角螺母-A、B 级-粗牙(GB/T6176-86 为细牙螺母)GB/T6178-2000Ⅰ 型六角开槽螺母(GB/T6180 为Ⅱ型,GB/T6181 厚螺母)螺栓螺柱GB897~900-88双头螺柱(旋入深度分别为 1、1.25、1.5、2 倍大径)GB/T5872-2000六角头螺栓-A、B 级(GB5873 为全螺纹,GB5875 为细牙)GB/T5870-2000六角头螺栓-C 级(GB/T5871 为全螺纹)螺钉GB/T818-2000十字槽盘头螺钉(螺钉头外露,头部为圆柱与球面)GB/T819-2000十字槽沉头螺钉(结合面为锥面,螺钉头不外露)GB/T822-2000十字...
