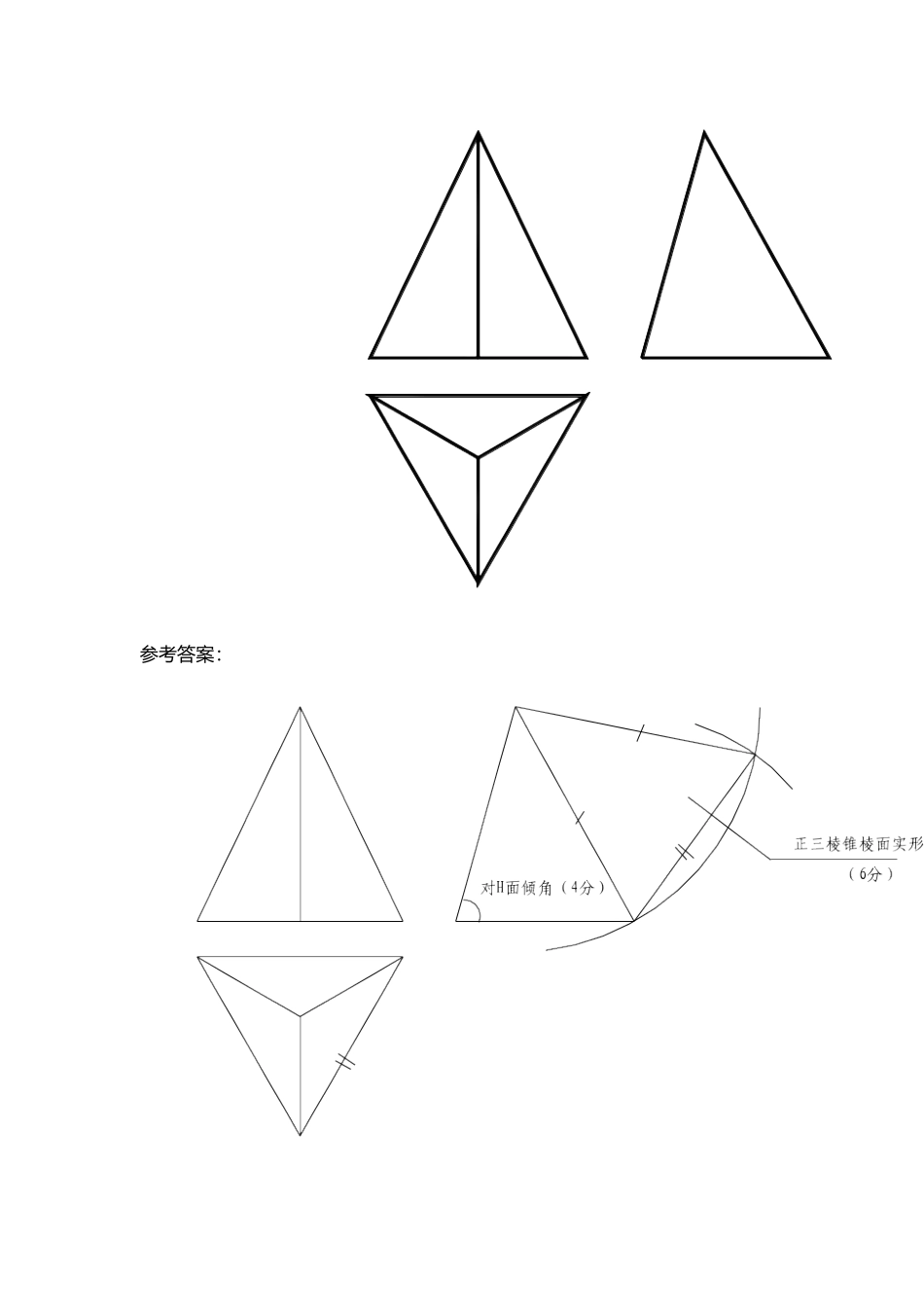

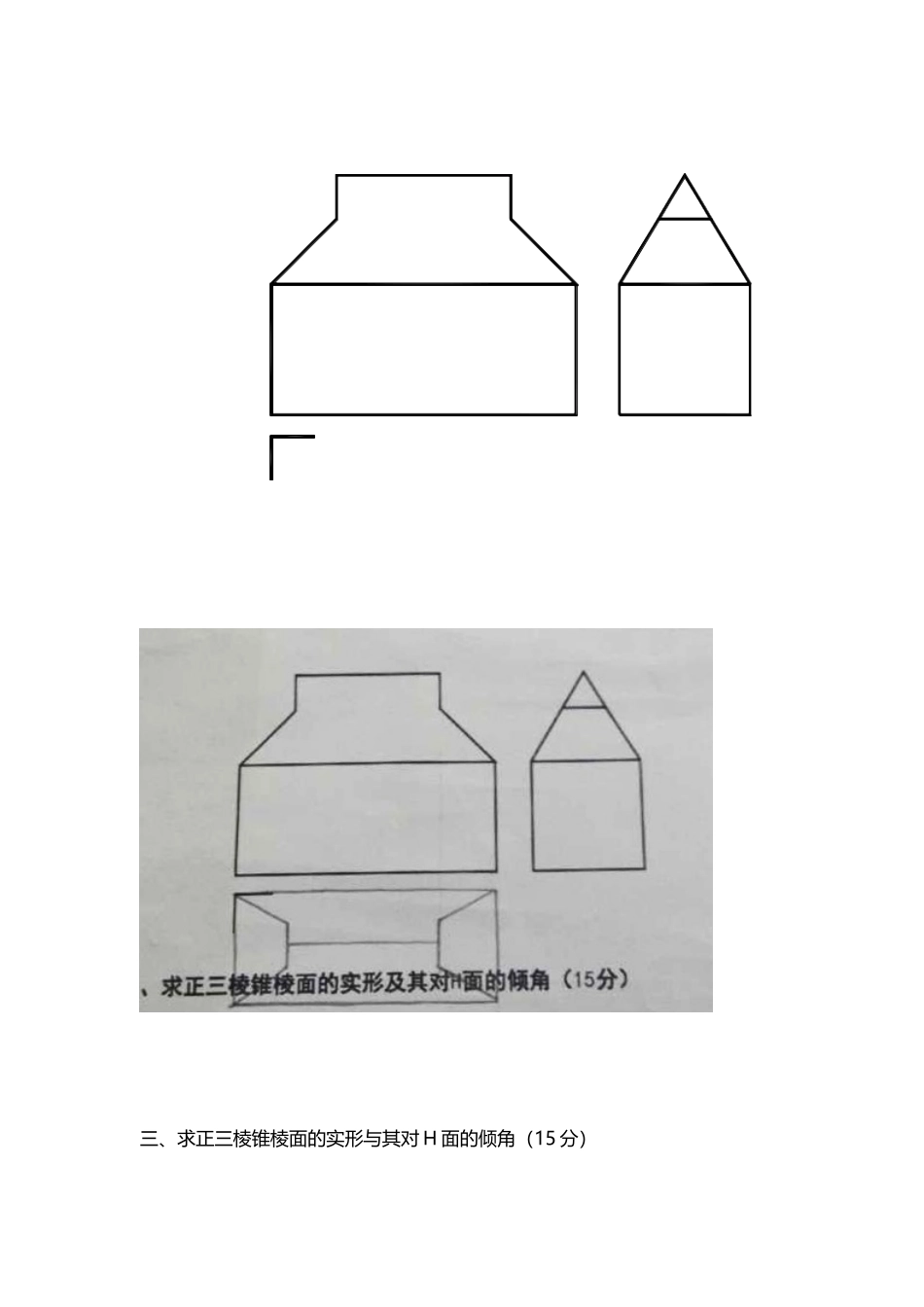

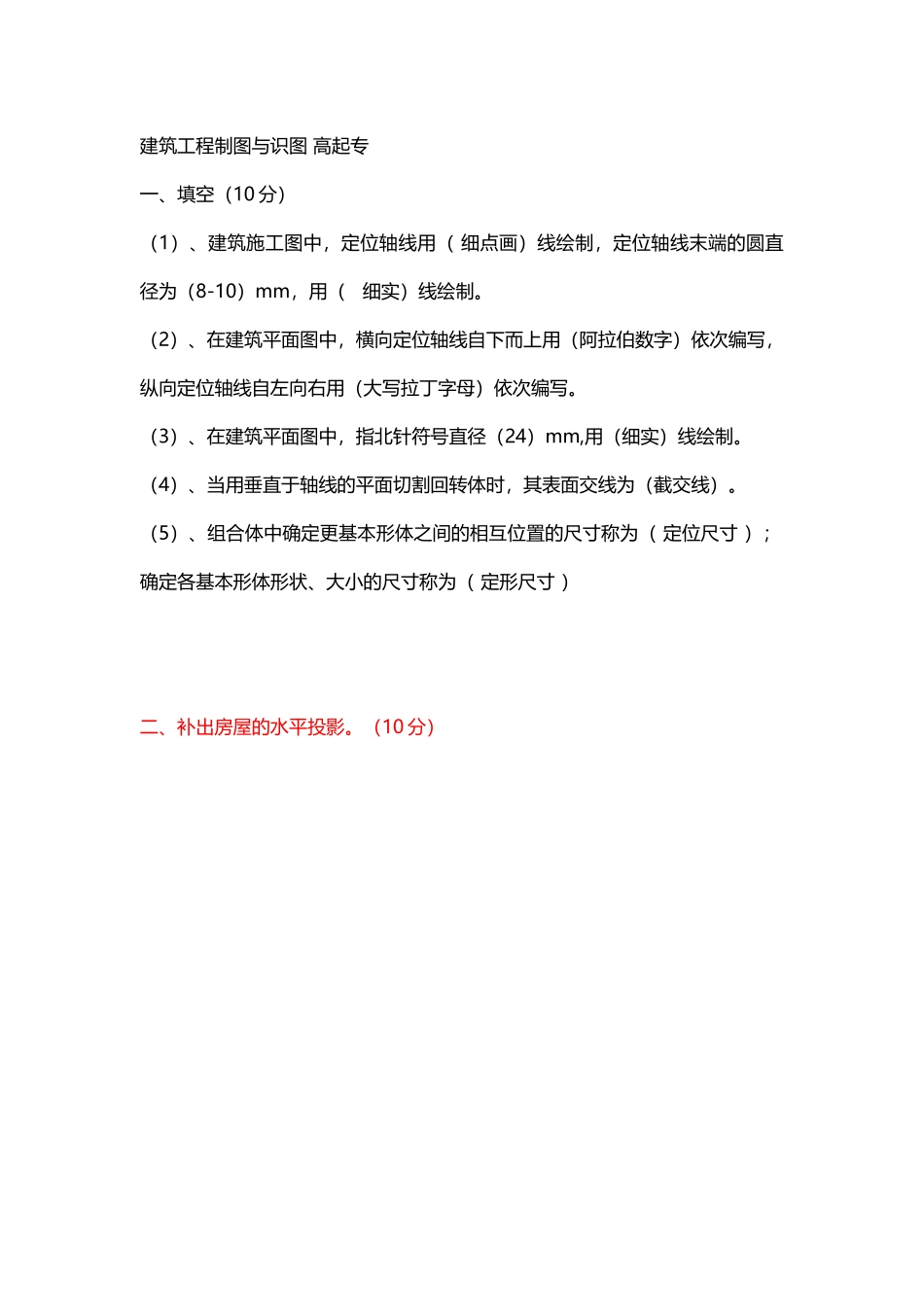

建筑工程制图与识图 高起专一、填空(10 分)(1)、建筑施工图中,定位轴线用( 细点画)线绘制,定位轴线末端的圆直径为(8-10)mm,用( 细实)线绘制。(2)、在建筑平面图中,横向定位轴线自下而上用(阿拉伯数字)依次编写,纵向定位轴线自左向右用(大写拉丁字母)依次编写。(3)、在建筑平面图中,指北针符号直径(24)mm,用(细实)线绘制。(4)、当用垂直于轴线的平面切割回转体时,其表面交线为(截交线)。(5)、组合体中确定更基本形体之间的相互位置的尺寸称为( 定位尺寸 );确定各基本形体形状、大小的尺寸称为( 定形尺寸 )二、补出房屋的水平投影。(10 分)三、求正三棱锥棱面的实形与其对 H 面的倾角(15 分)参考答案:四、补出形体的水平投影。(10 分)参考答案:五六七、作 1-1 剖面图和 2-2 剖面图。(30 分)参考答案:
