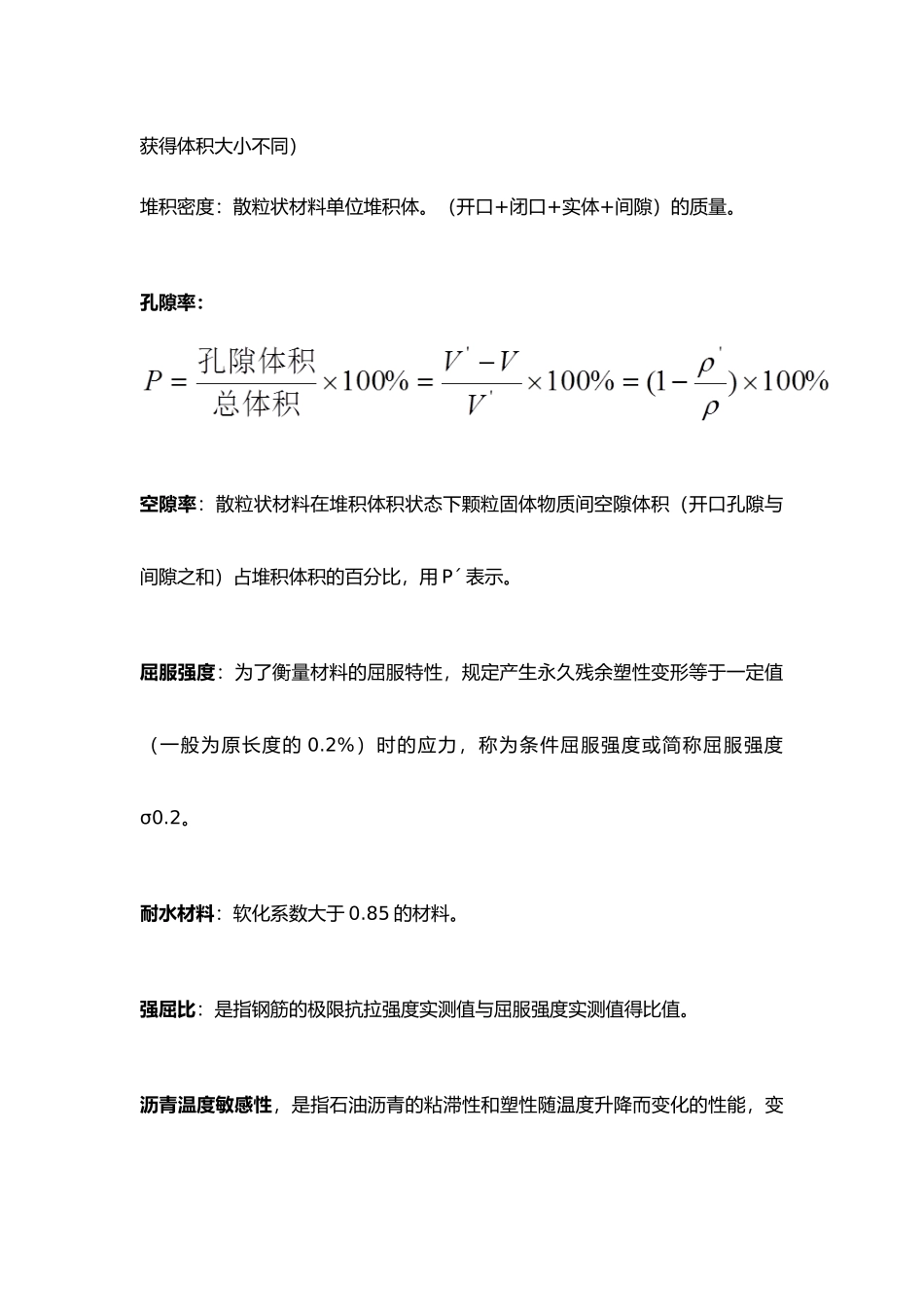

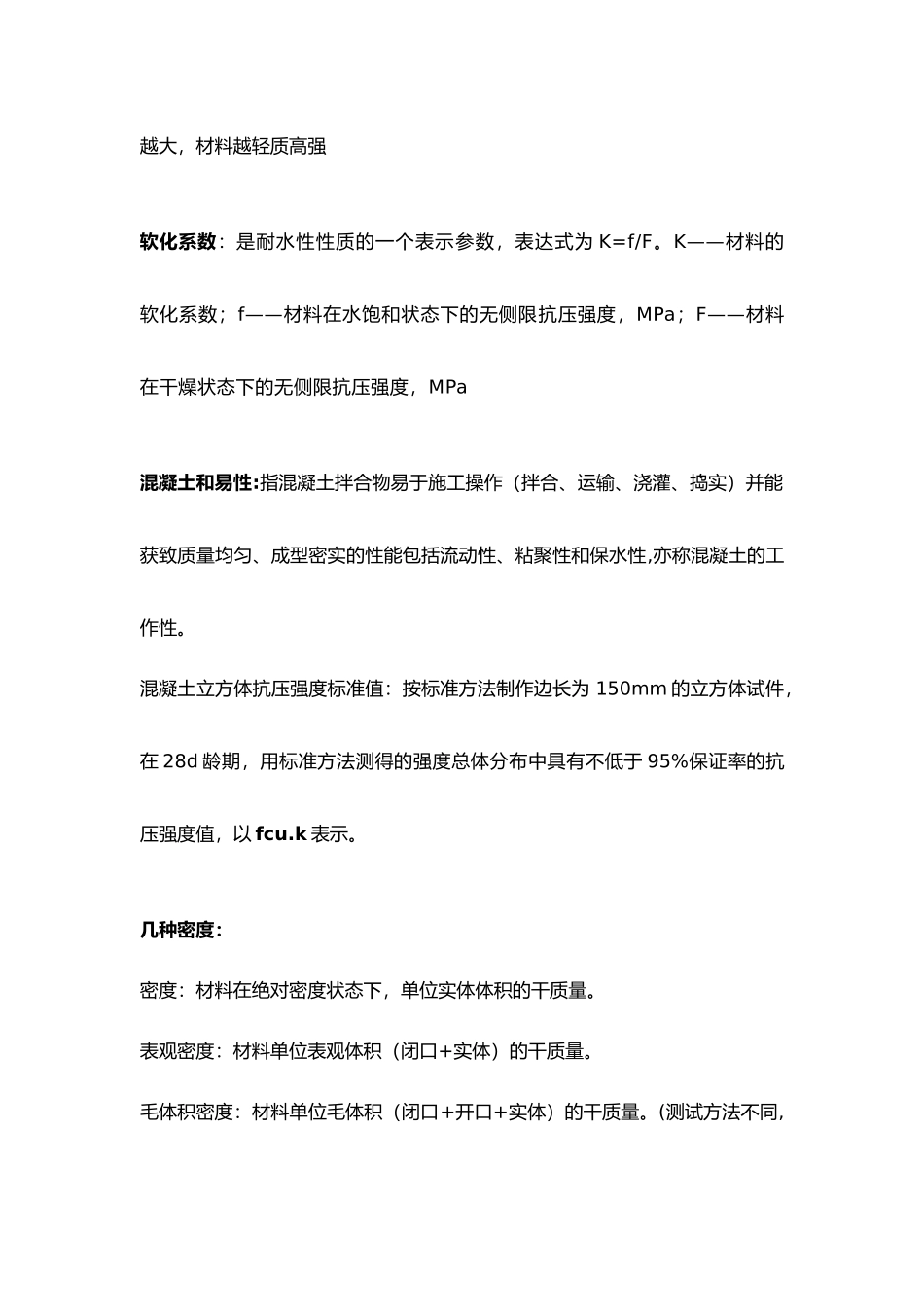

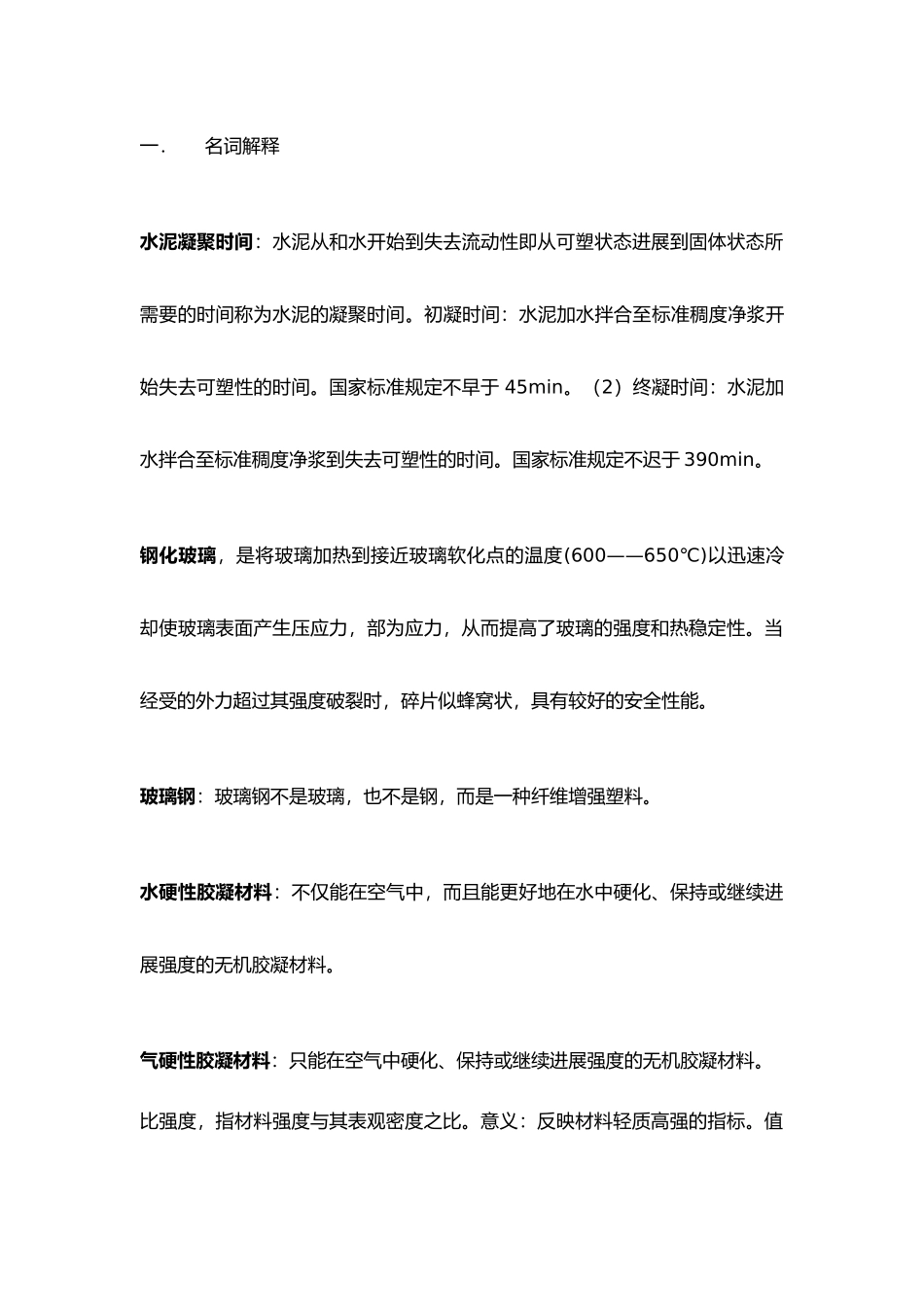

一．名词解释水泥凝聚时间：水泥从和水开始到失去流动性即从可塑状态进展到固体状态所需要的时间称为水泥的凝聚时间。初凝时间：水泥加水拌合至标准稠度净浆开始失去可塑性的时间。国家标准规定不早于 45min。（2）终凝时间：水泥加水拌合至标准稠度净浆到失去可塑性的时间。国家标准规定不迟于 390min。钢化玻璃，是将玻璃加热到接近玻璃软化点的温度(600——650℃)以迅速冷却使玻璃表面产生压应力，部为应力，从而提高了玻璃的强度和热稳定性。当经受的外力超过其强度破裂时，碎片似蜂窝状，具有较好的安全性能。玻璃钢：玻璃钢不是玻璃，也不是钢，而是一种纤维增强塑料。水硬性胶凝材料：不仅能在空气中，而且能更好地在水中硬化、保持或继续进展强度的无机胶凝材料。气硬性胶凝材料：只能在空气中硬化、保持或继续进展强度的无机胶凝材料。比强度，指材料强度与其表观密度之比。意义：反映材料轻质高强的指标。值越大，材料越轻质高强软化系数：是耐水性性质的一个表示参数，表达式为 K=f/F。K——材料的软化系数；f——材料在水饱和状态下的无侧限抗压强度，MPa；F——材料在干燥状态下的无侧限抗压强度，MPa混凝土和易性:指混凝土拌合物易于施工操作（拌合、运输、浇灌、捣实）并能获致质量均匀、成型密实的性能包括流动性、粘聚性和保水性,亦称混凝土的工作性。混凝土立方体抗压强度标准值：按标准方法制作边长为 150mm 的立方体试件，在 28d 龄期，用标准方法测得的强度总体分布中具有不低于 95%保证率的抗压强度值，以 fcu.k 表示。几种密度：密度：材料在绝对密度状态下，单位实体体积的干质量。表观密度：材料单位表观体积（闭口+实体）的干质量。毛体积密度：材料单位毛体积（闭口+开口+实体）的干质量。(测试方法不同,获得体积大小不同）堆积密度：散粒状材料单位堆积体。（开口+闭口+实体+间隙）的质量。孔隙率：空隙率：散粒状材料在堆积体积状态下颗粒固体物质间空隙体积（开口孔隙与间隙之和）占堆积体积的百分比，用 Pˊ 表示。屈服强度：为了衡量材料的屈服特性，规定产生永久残余塑性变形等于一定值（一般为原长度的 0.2%）时的应力，称为条件屈服强度或简称屈服强度σ0.2。耐水材料：软化系数大于 0.85 的材料。强屈比：是指钢筋的极限抗拉强度实测值与屈服强度实测值得比值。沥青温度敏感性，是指石油沥青的粘滞性和塑性随温度升降而变化的性能，变化程度小,则沥青温度敏感性小,反之则温度敏感性大.水灰比：...
