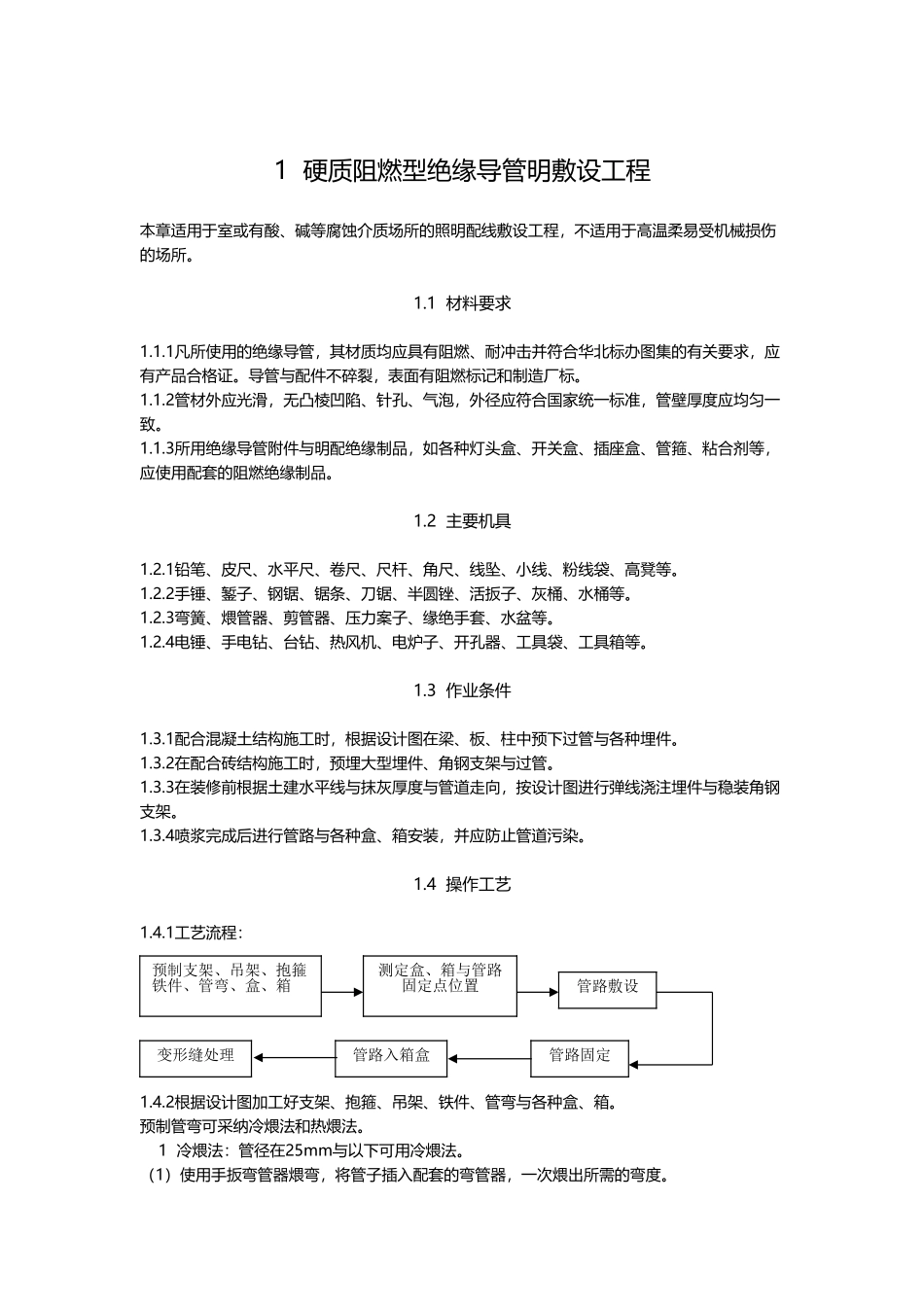

工程建筑电气照明安装工程_第1页
1/59

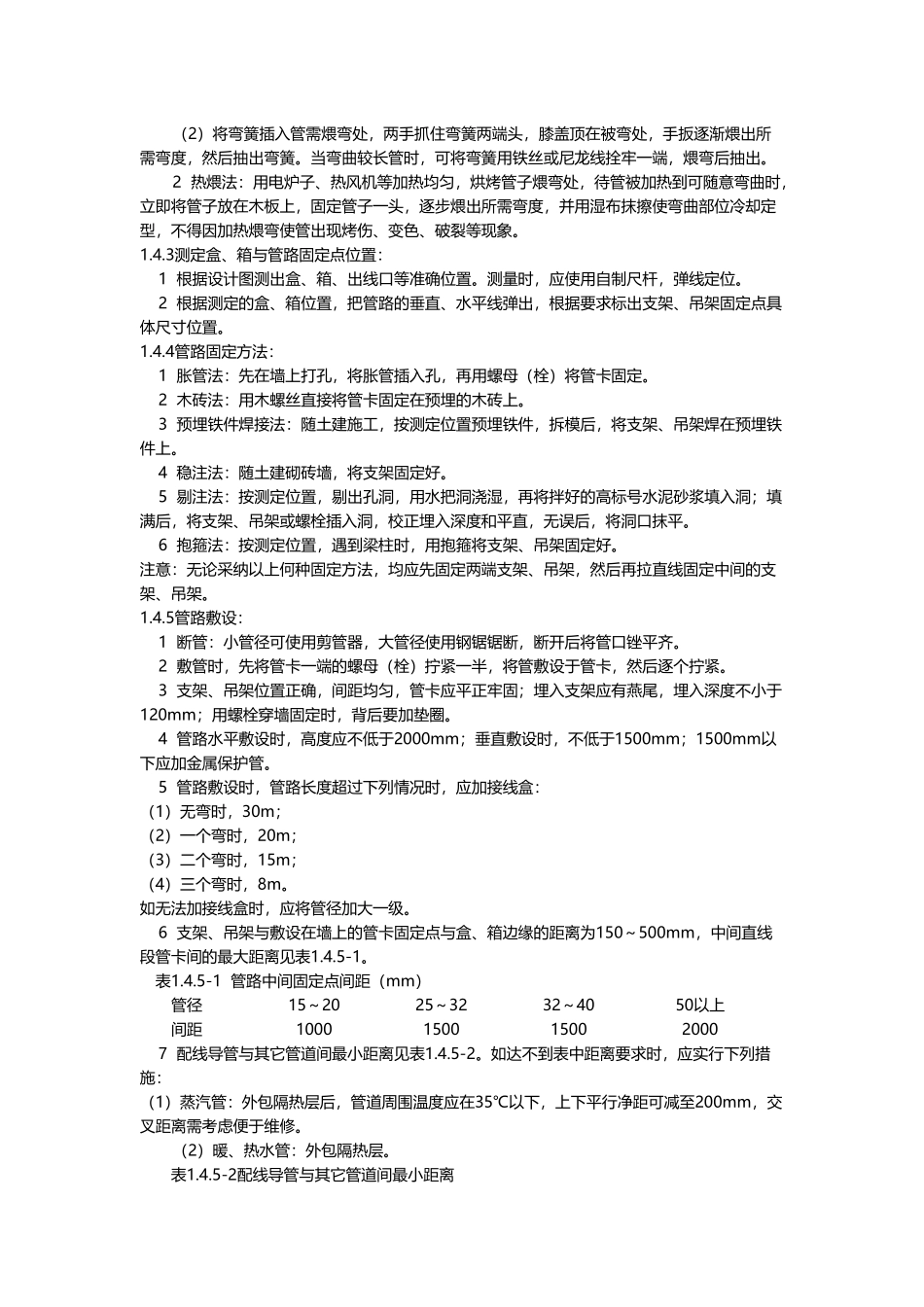

工程建筑电气照明安装工程_第2页
2/59

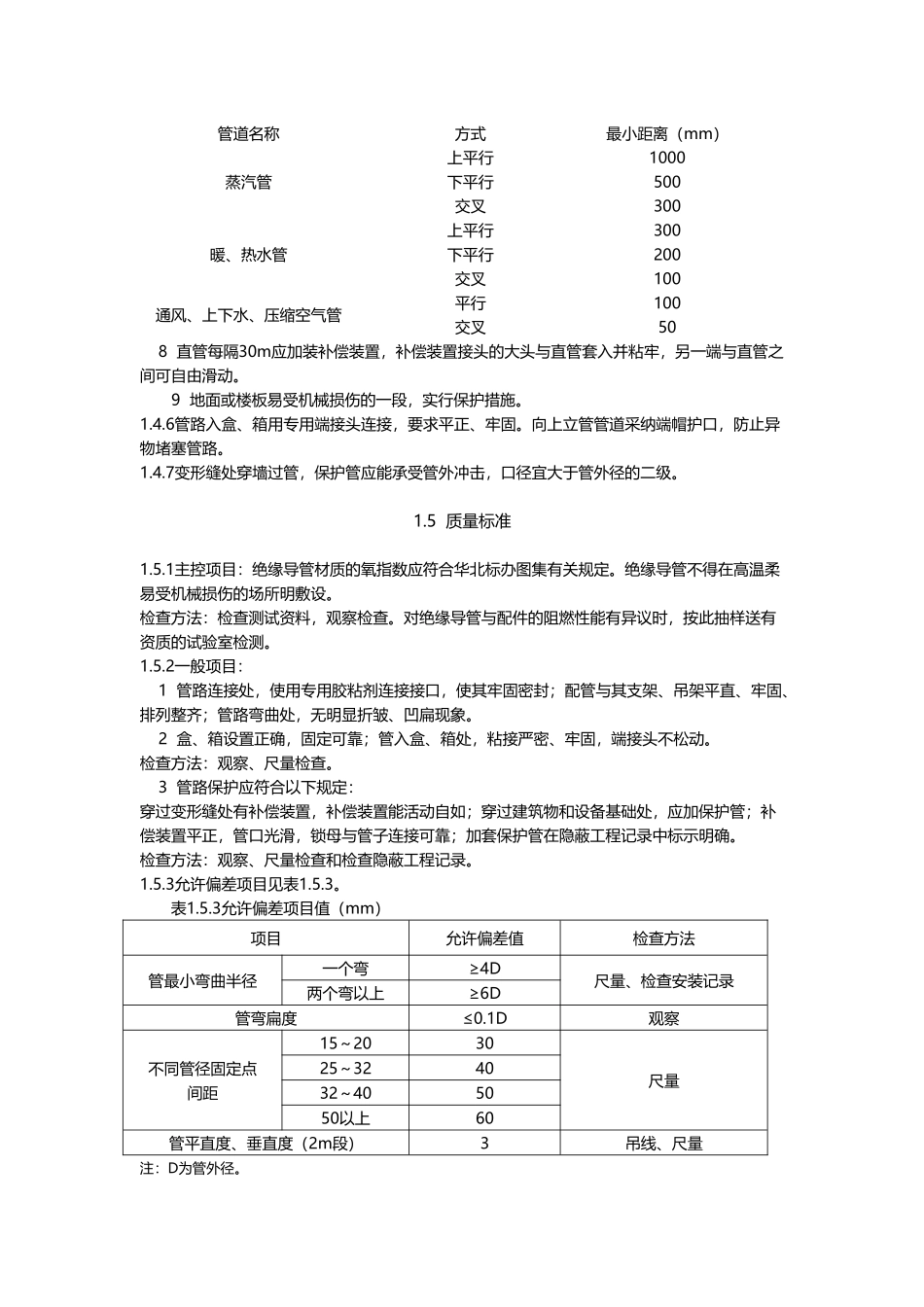

工程建筑电气照明安装工程_第3页
3/59
1 硬质阻燃型绝缘导管明敷设工程本章适用于室或有酸、碱等腐蚀介质场所的照明配线敷设工程,不适用于高温柔易受机械损伤的场所。1.1 材料要求1.1.1凡所使用的绝缘导管,其材质均应具有阻燃、耐冲击并符合华北标办图集的有关要求,应有产品合格证。导管与配件不碎裂,表面有阻燃标记和制造厂标。1.1.2管材外应光滑,无凸棱凹陷、针孔、气泡,外径应符合国家统一标准,管壁厚度应均匀一致。1.1.3所用绝缘导管附件与明配绝缘制品,如各种灯头盒、开关盒、插座盒、管箍、粘合剂等,应使用配套的阻燃绝缘制品。1.2 主要机具1.2.1铅笔、皮尺、水平尺、卷尺、尺杆、角尺、线坠、小线、粉线袋、高凳等。1.2.2手锤、錾子、钢锯、锯条、刀锯、半圆锉、活扳子、灰桶、水桶等。1.2.3弯簧、煨管器、剪管器、压力案子、缘绝手套、水盆等。1.2.4电锤、手电钻、台钻、热风机、电炉子、开孔器、工具袋、工具箱等。1.3 作业条件1.3.1配合混凝土结构施工时,根据设计图在梁、板、柱中预下过管与各种埋件。1.3.2在配合砖结构施工时,预埋大型埋件、角钢支架与过管。1.3.3在装修前根据土建水平线与抹灰厚度与管道走向,按设计图进行弹线浇注埋件与稳装角钢支架。1.3.4喷浆完成后进行管路与各种盒、箱安装,并应防止管道污染。1.4 操作工艺1.4.1工艺流程:1.4.2根据设计图加工好支架、抱箍、吊架、铁件、管弯与各种盒、箱。预制管弯可采纳冷煨法和热煨法。 1 冷煨法:管径在25mm与以下可用冷煨法。(1)使用手扳弯管器煨弯,将管子插入配套的弯管器,一次煨出所需的弯度。预制支架、吊架、抱箍铁件、管弯、盒、箱测定盒、箱与管路固定点位置管路敷设管路固定管路入箱盒变形缝处理(2)将弯簧插入管需煨弯处,两手抓住弯簧两端头,膝盖顶在被弯处,手扳逐渐煨出所需弯度,然后抽出弯簧。当弯曲较长管时,可将弯簧用铁丝或尼龙线拴牢一端,煨弯后抽出。2 热煨法:用电炉子、热风机等加热均匀,烘烤管子煨弯处,待管被加热到可随意弯曲时,立即将管子放在木板上,固定管子一头,逐步煨出所需弯度,并用湿布抹擦使弯曲部位冷却定型,不得因加热煨弯使管出现烤伤、变色、破裂等现象。1.4.3测定盒、箱与管路固定点位置: 1 根据设计图测出盒、箱、出线口等准确位置。测量时,应使用自制尺杆,弹线定位。 2 根据测定的盒、箱位置,把管路的垂直、水平线弹出,根据要求标出支架、吊架固定点具体尺寸位置。1.4.4管路固定方法: 1 胀管法:先在墙上打孔,将胀管插入孔...
