工程控制点复测报告

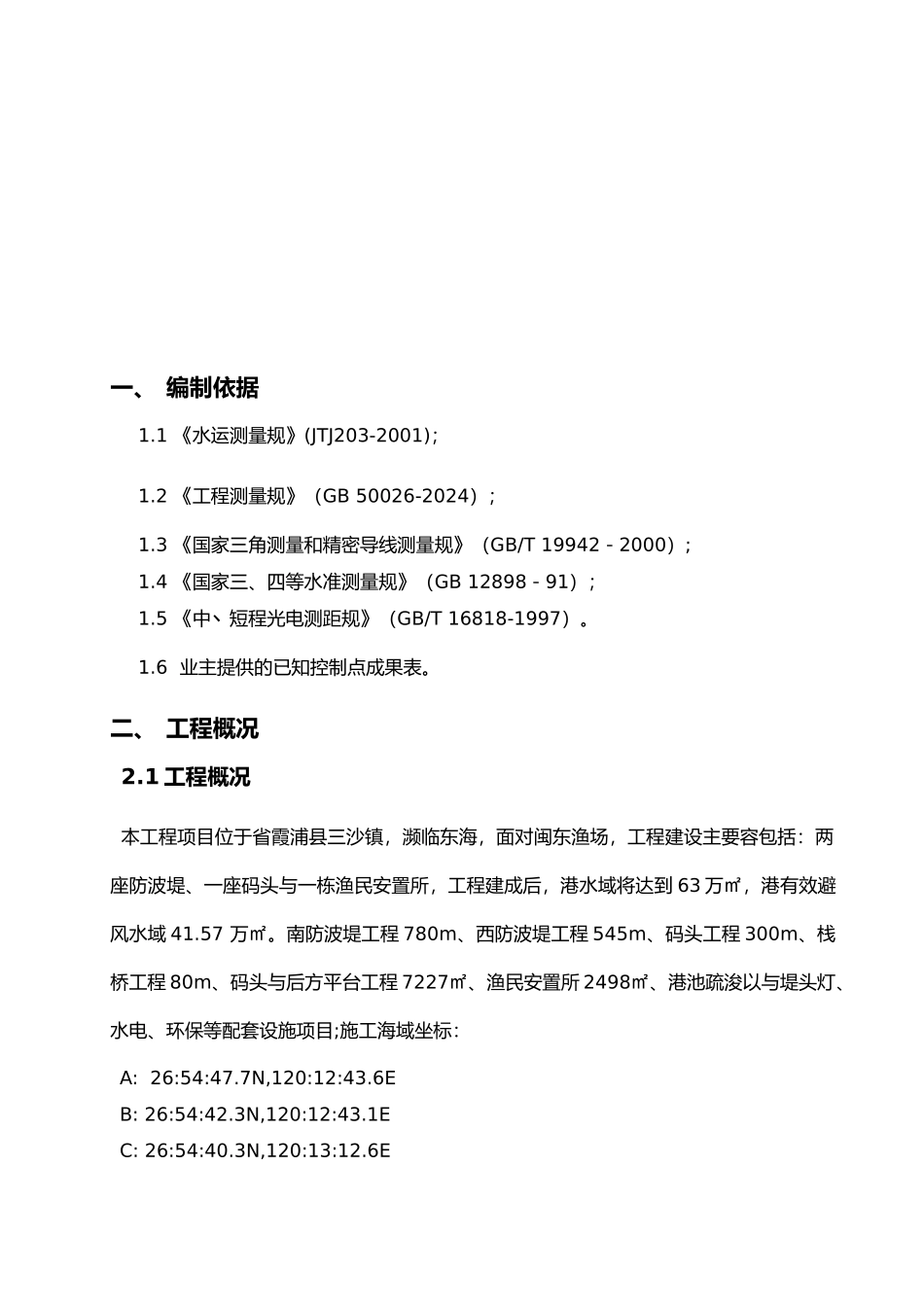

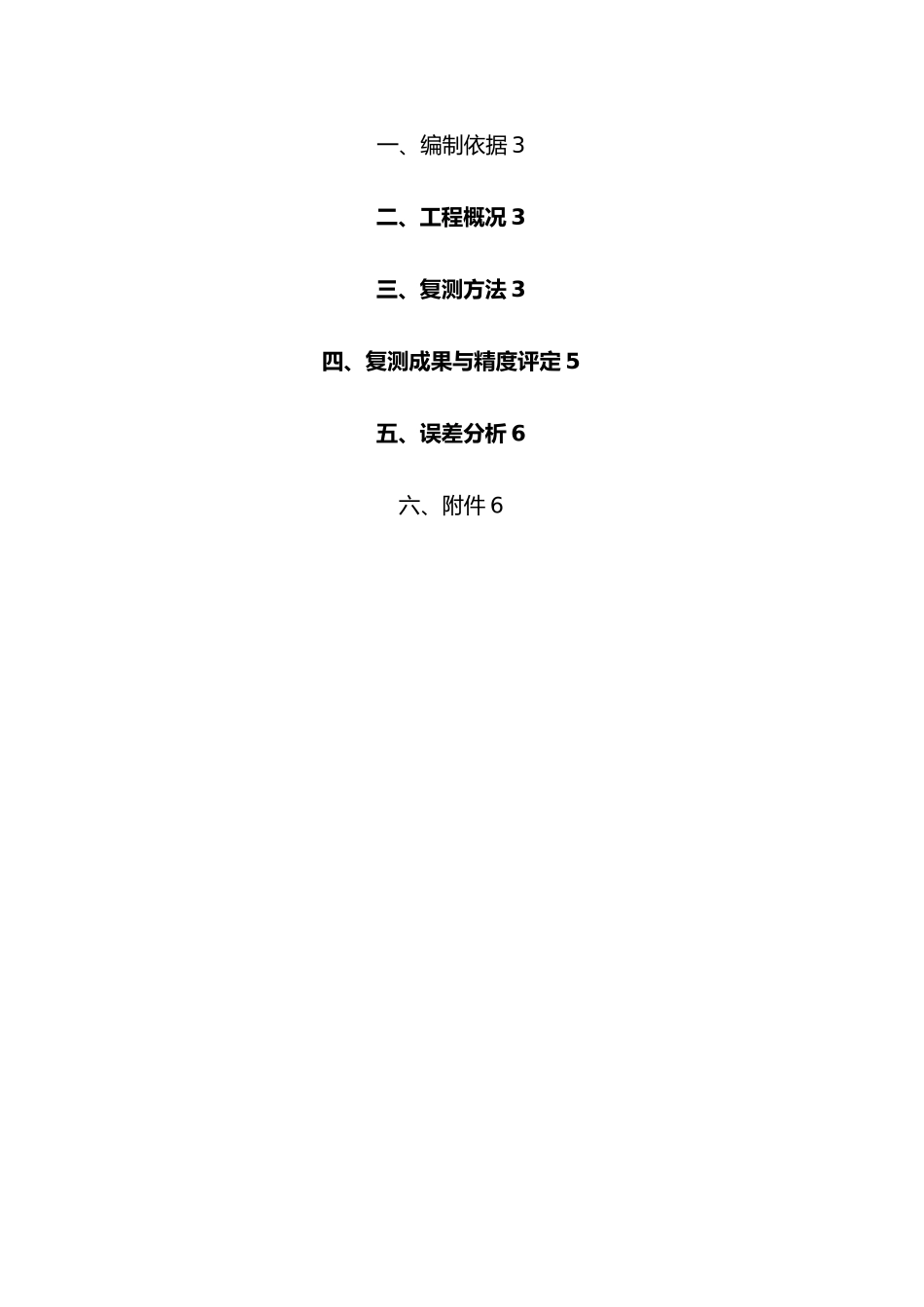

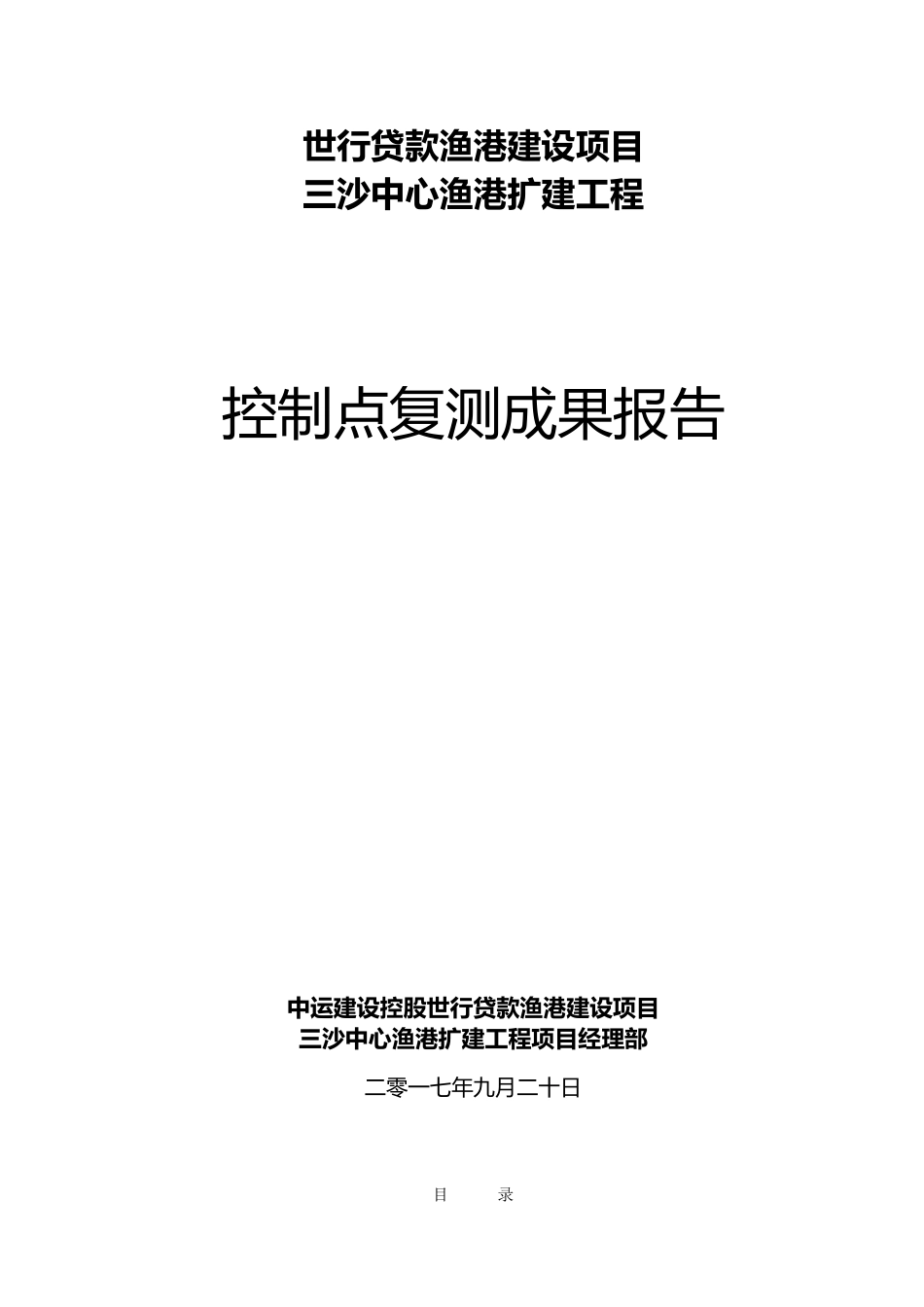

世行贷款渔港建设项目三沙中心渔港扩建工程控制点复测成果报告 中运建设控股世行贷款渔港建设项目三沙中心渔港扩建工程项目经理部二零一七年九月二十日目 录一、编制依据 3二、工程概况 3三、复测方法 3四、复测成果与精度评定 5五、误差分析 6六、附件 6一、 编制依据1.1 《水运测量规》(JTJ203-2001)；1.2 《工程测量规》（GB 50026-2024）；1.3 《国家三角测量和精密导线测量规》（GB/T 19942－2000）;1.4 《国家三、四等水准测量规》（GB 12898－91）；1.5 《中丶短程光电测距规》（GB/T 16818-1997）。1.6 业主提供的已知控制点成果表。二、 工程概况2.1 工程概况本工程项目位于省霞浦县三沙镇，濒临东海，面对闽东渔场，工程建设主要容包括：两座防波堤、一座码头与一栋渔民安置所，工程建成后，港水域将达到 63 万㎡，港有效避风水域 41.57 万㎡。南防波堤工程 780m、西防波堤工程 545m、码头工程 300m、栈桥工程 80m、码头与后方平台工程 7227㎡、渔民安置所 2498㎡、港池疏浚以与堤头灯、水电、环保等配套设施项目;施工海域坐标：A: 26:54:47.7N,120:12:43.6EB: 26:54:42.3N,120:12:43.1EC: 26:54:40.3N,120:13:12.6ED：26:54:38.6N,120:13:16.6EE：26:54:40.7N,120:13:23.8EF：26:54:44.9N,120:13:24.5E2.2 测区概况测区有已知控制点 4 个：GT7、GT6、GT2、GT3三、 复测方法3.1 平面位置复测方法根据已知控制点点位分布实际情况与施工控制区特点，采纳附合导线按四级导线精度要求进行复测,导线布置时以 GT7-GT6 为起始边附合到 GT2-GT3 形成附合导线（见附图）。测量时采纳 DTM102NC 全站仪（测距精度±（2+2D）、测角精度 2"），采纳方向观测法水平角观测 2 测回，距离对向观测 4 测回。仪器精度见表 3.1.1。表 3.1.1 全站仪精度指标仪器名称精 度最小显示仪器编号产 地备 注DTM102NC±（2+2D）2"1"/0.5"807087已检校3.2 高程复测方法高程复测采纳布设一条四等闭合水准路线（见附图）。技术要求见表3.2.1 和表 3.2.2 用 KL-70 水准仪施测。仪器精度见表 3.2.2。表 3.2.1 等级水准测量的技术要求等级四MΔ（mm）±5MW（mm）±10仪器型号KL-70水准尺双面观测方法中丝读数法观测顺序后后前前观测次数与已知点联测往返环线或附合往往返较差、环线或附合线路闭合差（mm）平丘地±20√L山地±5√n表 3.2.2 水准仪精度指标仪器名称精 度仪器编号产 地备 注DZS3-13mm302...
