工程测量监理培训教材版

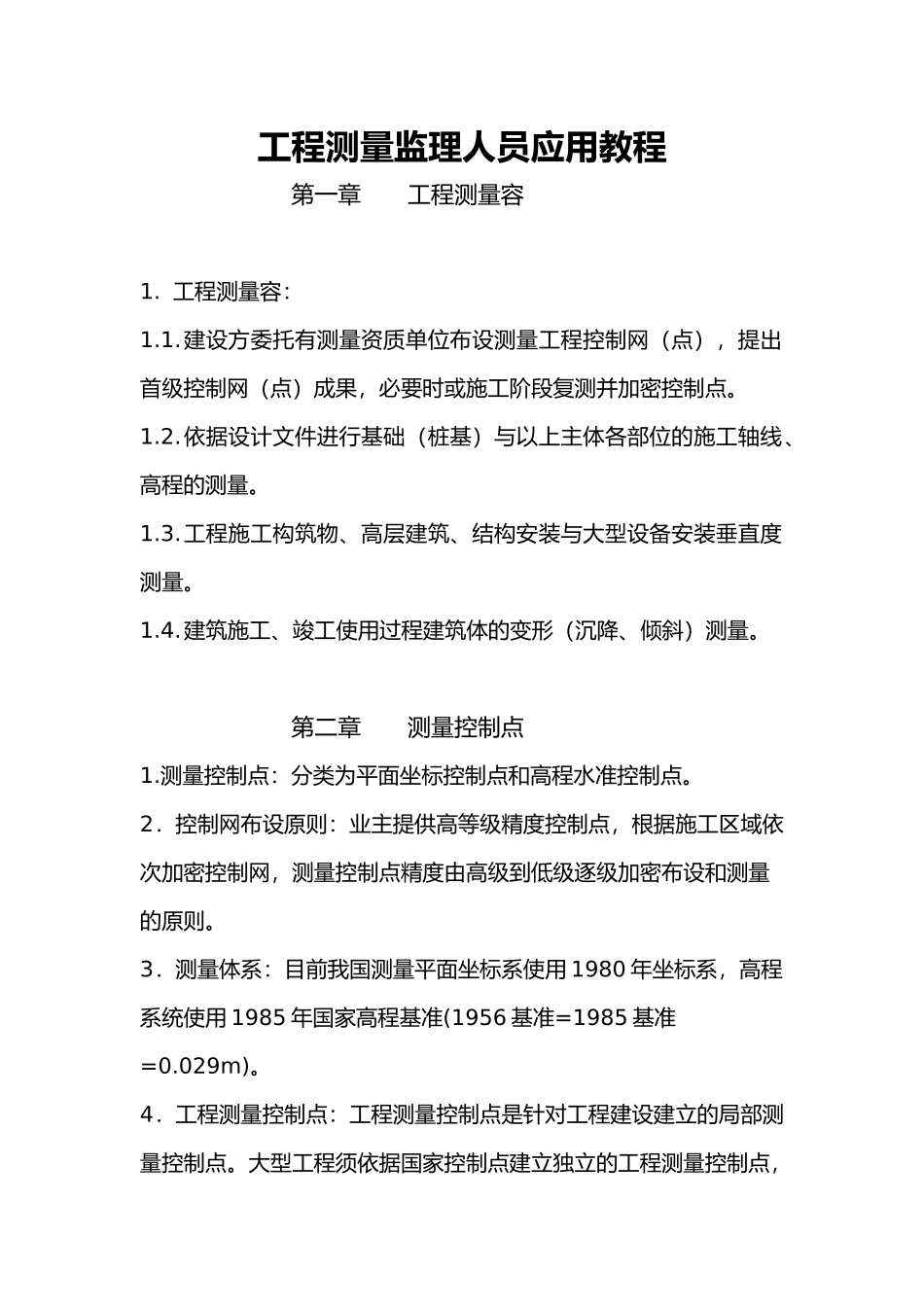

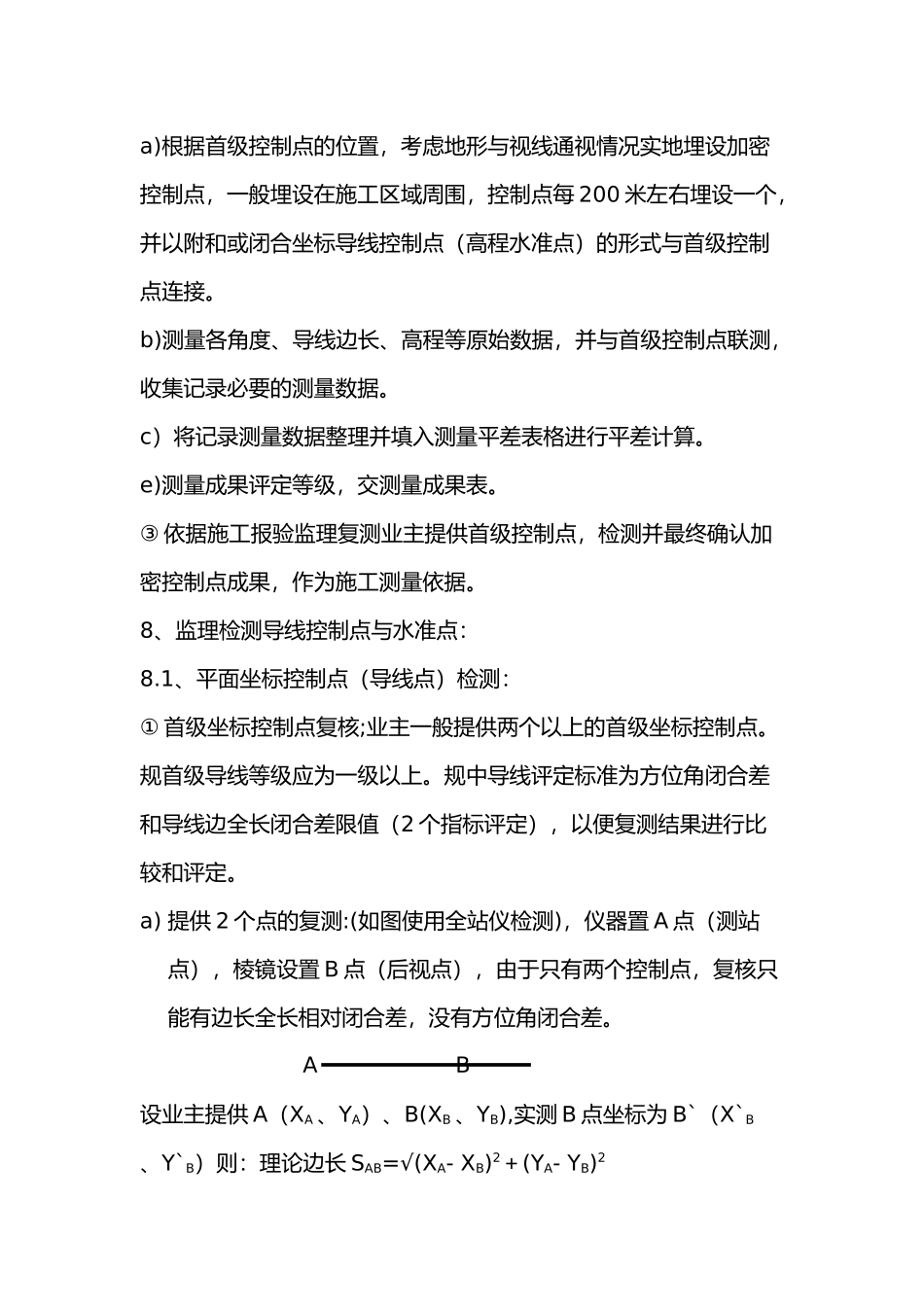

工程测量监理人员应用教程第一章工程测量容1. 工程测量容：1.1.建设方委托有测量资质单位布设测量工程控制网（点），提出首级控制网（点）成果，必要时或施工阶段复测并加密控制点。1.2.依据设计文件进行基础（桩基）与以上主体各部位的施工轴线、高程的测量。1.3.工程施工构筑物、高层建筑、结构安装与大型设备安装垂直度测量。1.4.建筑施工、竣工使用过程建筑体的变形（沉降、倾斜）测量。第二章测量控制点1.测量控制点：分类为平面坐标控制点和高程水准控制点。2．控制网布设原则：业主提供高等级精度控制点，根据施工区域依次加密控制网，测量控制点精度由高级到低级逐级加密布设和测量的原则。3．测量体系：目前我国测量平面坐标系使用 1980 年坐标系，高程系统使用 1985 年国家高程基准(1956 基准=1985 基准=0.029m)。4．工程测量控制点：工程测量控制点是针对工程建设建立的局部测量控制点。大型工程须依据国家控制点建立独立的工程测量控制点，如公路工程，新建大型工业厂房工程等。中小型工程依据局部控制点，多数为规划部门提供红线点，施工单位引测加密为工程测量控制点，如城区房建工程等。5.工程平面坐标控制点系统：① 国家坐标系（包含地方区域坐标系）:与国家坐标控制点联的工程控制点。一般由业主移交工程坐标控制点(又称首级控制点)，施工单位根据施工部位进行加密（又称加密控制点），联测后整体评定加密工程控制点精度不高于首级控制点的精度。② 建筑坐标系;又称施工坐标系或设计坐标系，通常与施工主体建筑轴线方向定为 0 度方位角，坐标计算方便，均以建筑尺寸相加。实际工程中建筑坐标系与国家坐标系是很多工程共用体系，设计图纸文件提供两坐标系的转换公式。③ 独立坐标系：根据工程局部情况，与现场已有建筑物轴线建立相对施工建筑位置的参照测量坐标系，实际中应用也较多。6．高程水准测量系统：一般使用国家 1985 年的国家高程基准，有的使用地方区域高程体系和独立高程系统。7．控制点建立过程简述：① 业主委托由专业单位与规划部门测量并提供首级控制点和红线点坐标、高程点与测量成果，业主将测量成果提供给工程施工单位使用。② 施工单位根据施工区域和部位加密埋设施工加密控制点。a)根据首级控制点的位置，考虑地形与视线通视情况实地埋设加密控制点，一般埋设在施工区域周围，控制点每 200 米左右埋设一个，并以附和或闭合坐标导线控制点（高程水准点）的形式与首级控制点连接。b)测量各角...
