市政涵洞工程施工组织设计方案要点说明

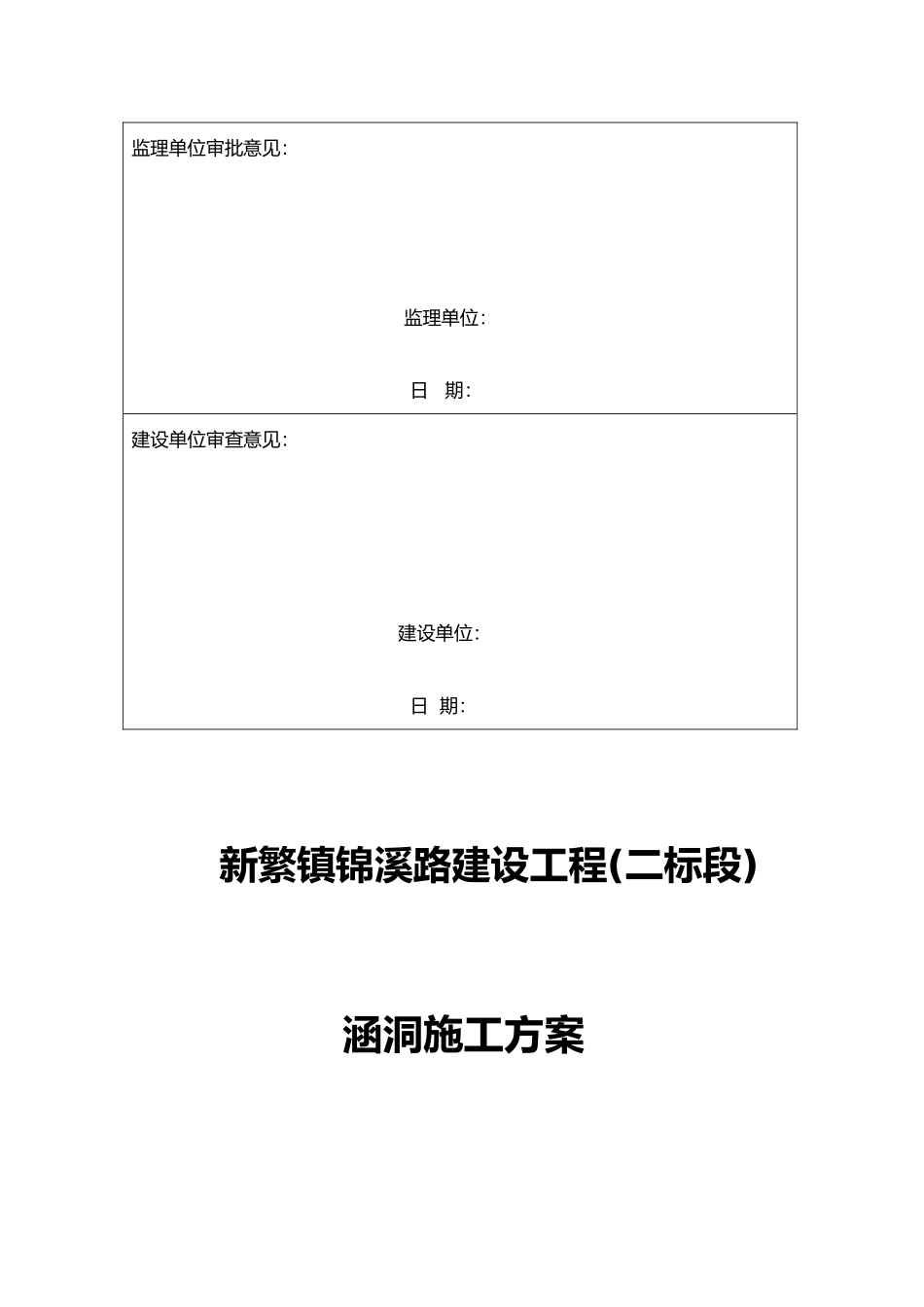

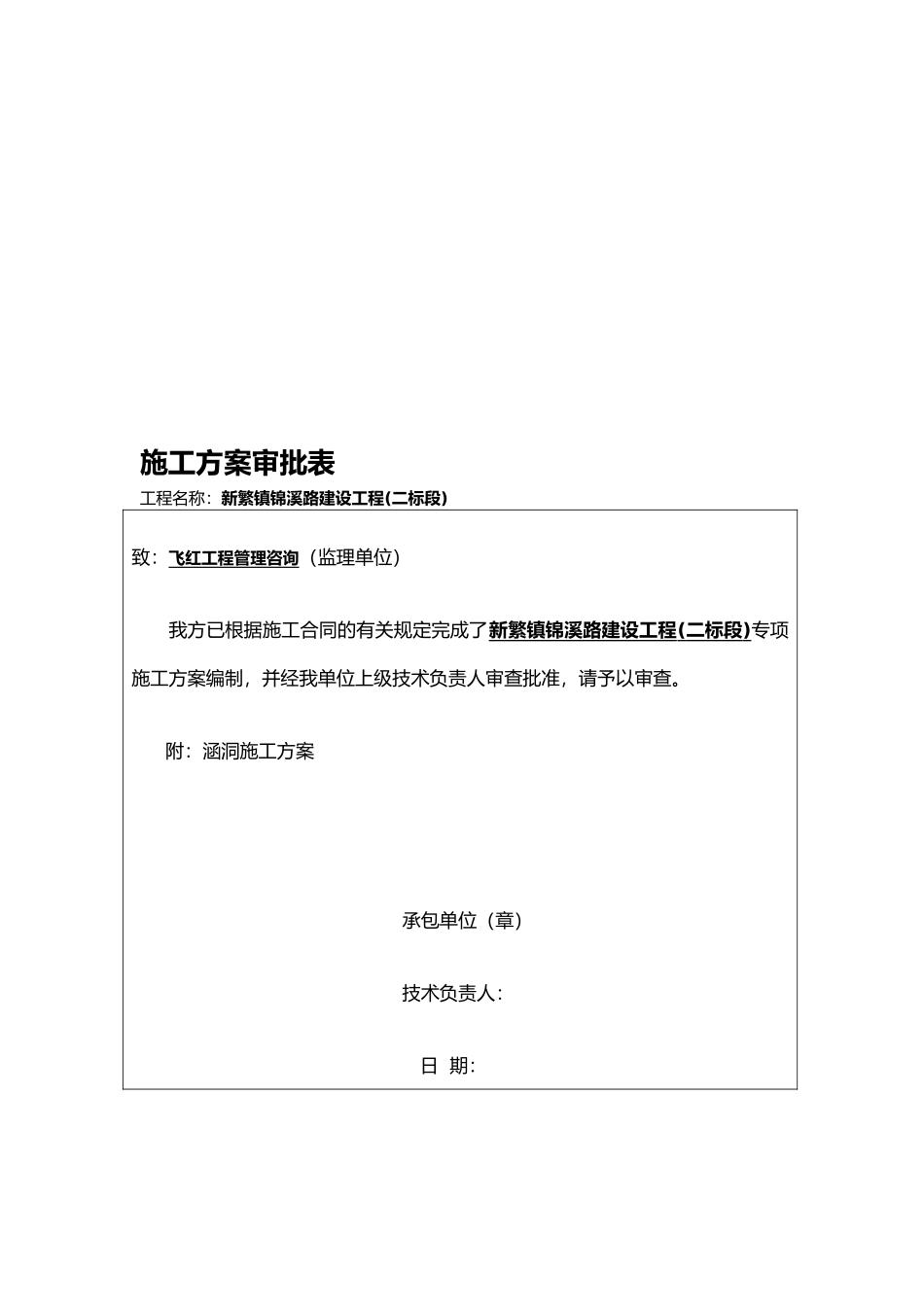

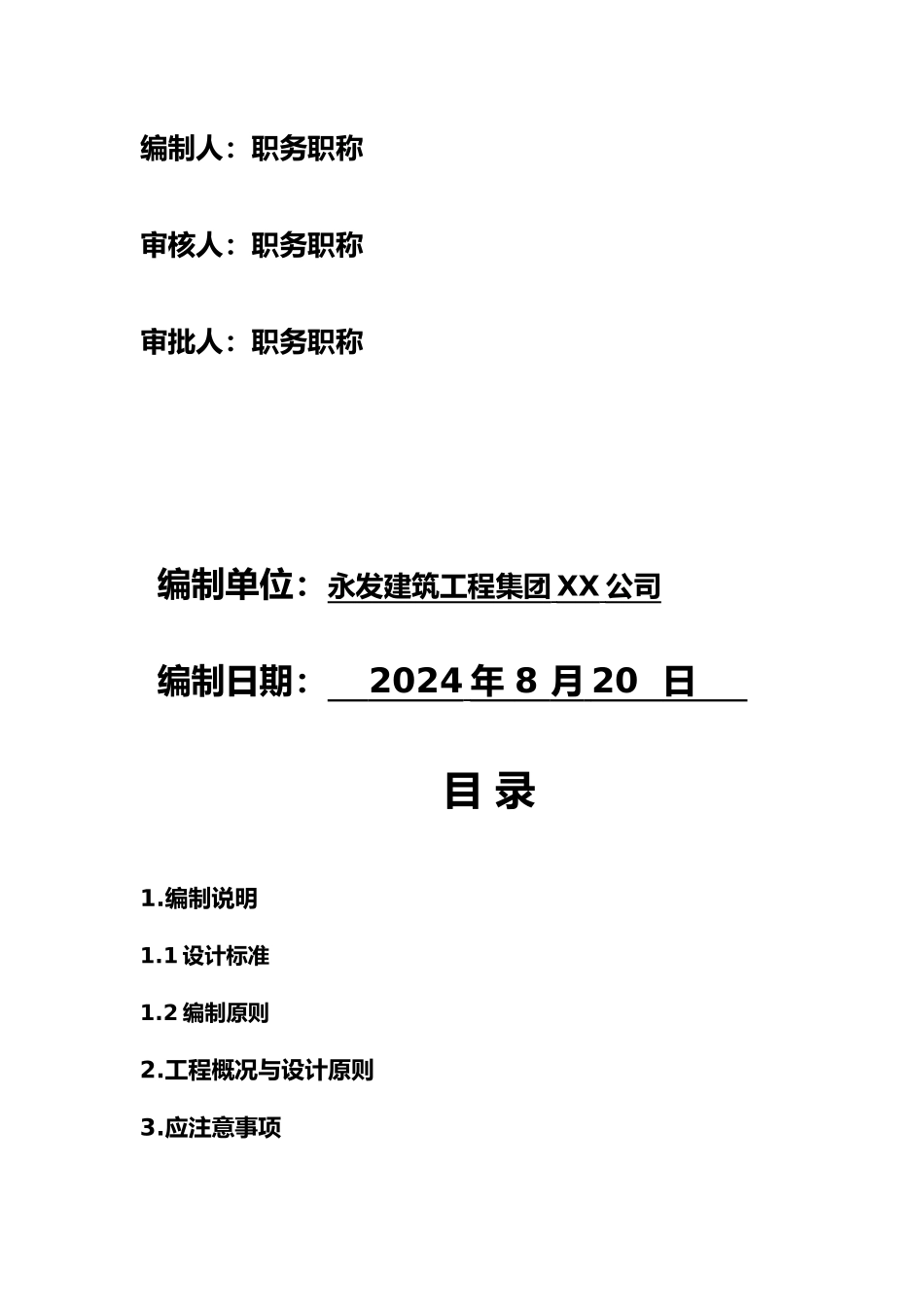

施工方案审批表工程名称：新繁镇锦溪路建设工程(二标段)致：飞红工程管理咨询（监理单位）我方已根据施工合同的有关规定完成了新繁镇锦溪路建设工程 ( 二标段 ) 专项施工方案编制，并经我单位上级技术负责人审查批准，请予以审查。附：涵洞施工方案 承包单位（章） 技术负责人： 日 期： 监理单位审批意见： 监理单位： 日 期：建设单位审查意见： 建设单位： 日 期：新繁镇锦溪路建设工程(二标段)涵洞施工方案编制人：职务职称审核人：职务职称审批人：职务职称编制单位：永发建筑工程集团 XX 公司 编制日期： 2024 年 8 月 20 日 目 录1.编制说明1.1 设计标准1.2 编制原则2.工程概况与设计原则3.应注意事项4 总体施工方案与安排4.1 施工方案4.2 施工方法4.3、涵洞施工工艺4.4、涵洞工程施工技术措施5．质量保证措施5.1．质量目标5.2.防止质量通病的措施6.工期保证措施7.安全保证措施8.环境保护措施涵洞施工方案1.编制说明1.1 设计标准1.1.1 路基宽度：20 米。1.1.2 设计荷载：道路：BZZ-100KN；涵洞：公路-Ⅰ 级1.1.3 设计车速：30Km/h1.1.4 设计洪水频率：1/501.1.5 抗震设防：按 7 度地震设防1.1.6 设计水位：因业主不能提供该沟渠历史最高洪水位，设计水位依据现状沟渠确定。 1.2 编制原则1.2.1 遵循合同文件标准条款的原则，积极响应合同条款，严格执行合同文件的规定，标准统一，格式规。1.2.2 遵循设计文件、规和质量验收标准的原则。按设计标准、现行规和质量验收标准办理，正确组织施工，确保工程优良。1.2.3 坚持实事的原则，发挥我单位施工的优势以与专业化、机械化联合作业的特点，坚持科学组织，合理安排，均衡生产，确保高速度、高质量、高效率地完成本项工程的施工。1.2.4 坚持施工过程严格管理的原则。在施工过程中，严格执行业主与监理工程师的指令。2.工程概况与设计原则 本项目围设置盖板涵 2 座和圆管涵 2 座。 1）本次设计根据调查汇水面积、冲沟与水流坡度和水力计算的基础上； 为避开涵洞被泥沙等冲积物赌塞，根据当地的建设经验，涵洞孔径适当加大；本涵洞基坑挖方坡比按 1:0.5 施工。 2）涵洞盖板采纳 C30 钢筋混凝土；涵洞台身、涵台基础采纳 C25 混凝土，帽石、一字墙基础、一字墙身、洞口铺砌与截水墙采纳 C20 混凝土；涵底铺砌、锥坡基础、锥坡护坡采纳 M7.5 浆砌片石；锥坡回填、台背回填与基础换填采纳砂砾石。 3）盖板涵洞均采纳分离式基础...
