常用电子仪器的使用实验报告VIP专享

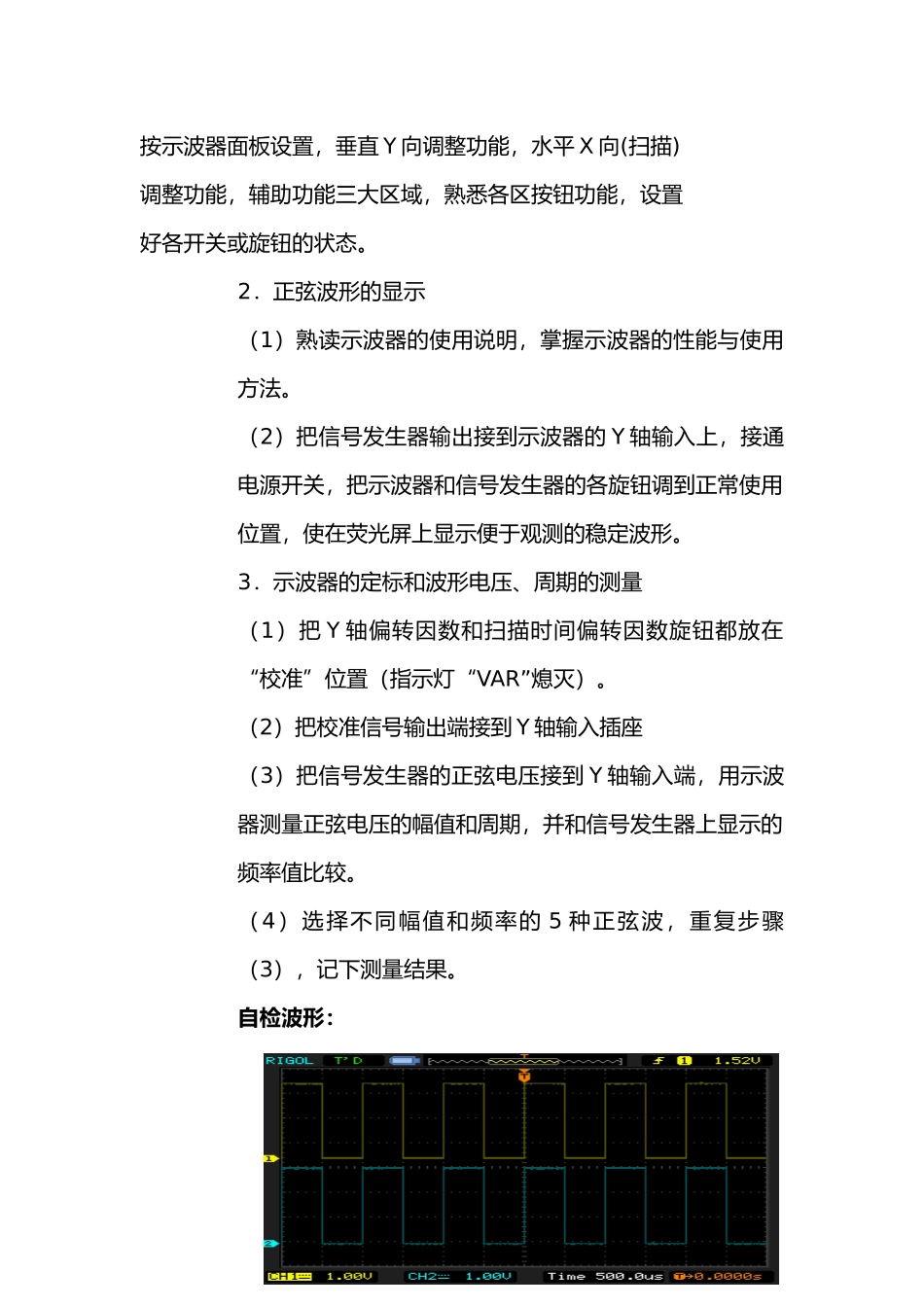

常用电子仪器的使用实验报告[实验目的]1、了解双踪示波器显示波形的工作原理 2、学会示波器的基本使用方法，为以后的实验打下 基础[实验坏境] DS1000E 双踪示波器、信号发生器[实验摘要] 自检波形 正弦波形 峰峰值 周期[实验原理]示波器是利用电场改变电子运动轨迹来反映电压的瞬变过程，是显示二维图像的仪器。二维图像在数学上要两个坐标 Y 和X 来描述。示波器上的二维图像要两个电场即 Y 电场(Y 偏转)和 X 电场(X 偏转)共同影响电子轨迹来形成的。[实验过程]1、示波器的调整按示波器面板设置，垂直 Y 向调整功能，水平 X 向(扫描)调整功能，辅助功能三大区域，熟悉各区按钮功能，设置好各开关或旋钮的状态。2．正弦波形的显示（1）熟读示波器的使用说明，掌握示波器的性能与使用方法。（2）把信号发生器输出接到示波器的 Y 轴输入上，接通电源开关，把示波器和信号发生器的各旋钮调到正常使用位置，使在荧光屏上显示便于观测的稳定波形。3．示波器的定标和波形电压、周期的测量（1）把 Y 轴偏转因数和扫描时间偏转因数旋钮都放在“校准”位置（指示灯“VAR”熄灭）。（2）把校准信号输出端接到 Y 轴输入插座（3）把信号发生器的正弦电压接到 Y 轴输入端，用示波器测量正弦电压的幅值和周期，并和信号发生器上显示的频率值比较。（4）选择不同幅值和频率的 5 种正弦波，重复步骤（3），记下测量结果。自检波形： 注释：一格代表 1v。故黄、蓝波有 3v。4、测量单波的数据*正弦波*实验数据：A-》X:-10.00ms A->Y:-860mv ΔX=19.04ms 1/ΔX=50.40Hz 实 验 数 据 ： Vmax=900mv Vmin=-860mv ΔV=1.76v*方波*实验数据; curA:980mv curB:-920mv ΔY=1.90v curA:--7.92ms curB：80.0usΔX=8.00ms 1/ΔX=25.0HZ*锯齿波*实验数据： curA：880mv curB：-880mvΔY=1.76V CurA:-9.84ms curB:-1.92msΔX=7.92ms 1/ ΔX=16.3[实验总结] 通过对双踪示波器的使用操作，我学到了很多。如： 如何调节波的到达最佳效果，使用光标来测量数据， 如何保存截图保存到 U 盘里，如何让波对称等等。 同时也发现了自己在操作上的很多错误。比如：自检 双波的时候，线路接错。使用 STOP 将波停下来，使 得不能调节波等等。通过本次实验的学习，我了解了 一些关于示波器的知识，将为我今后使用示波器打 基础。
