常用海湾消防模块接线图

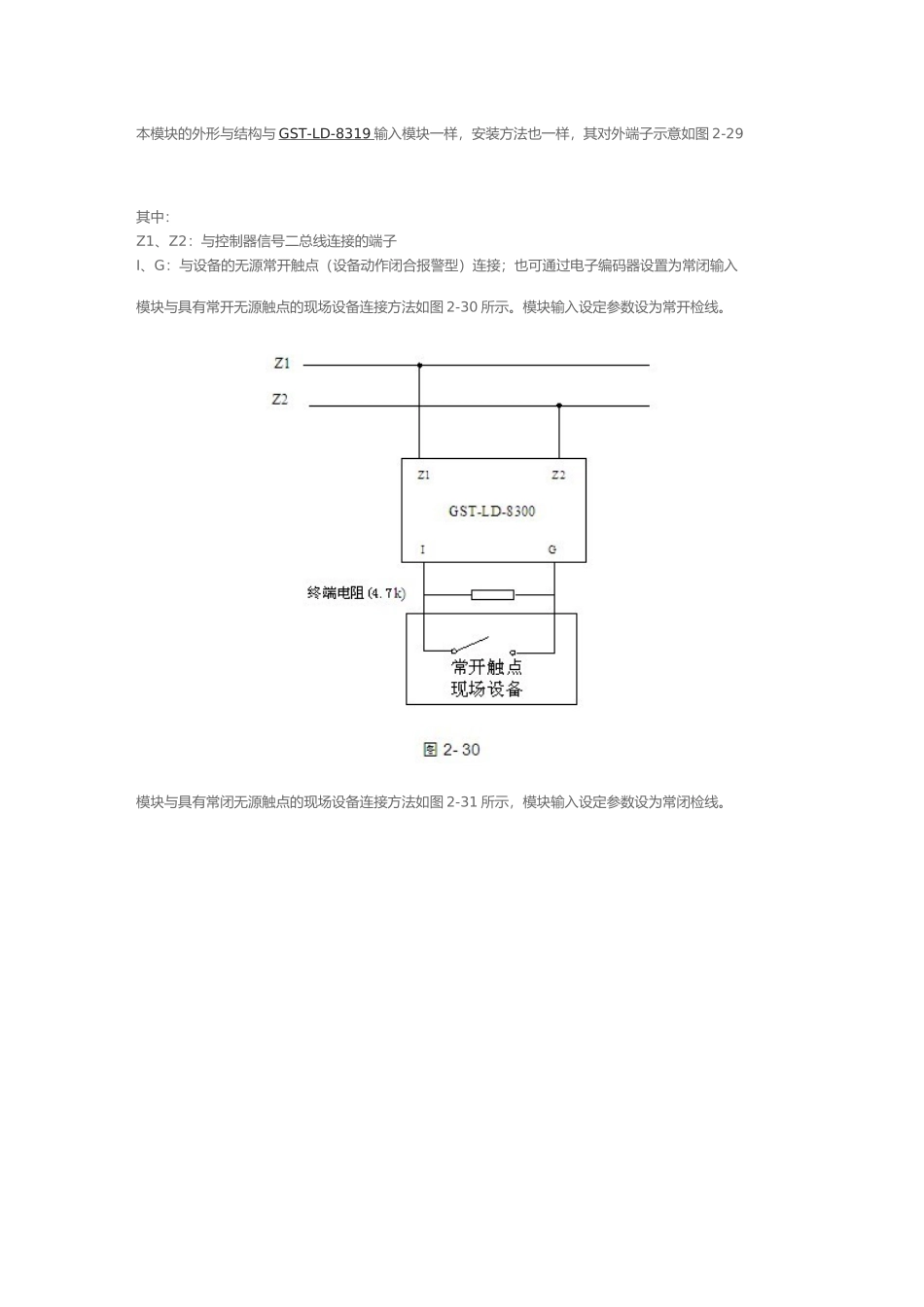

常用海湾消防模块接线图沃特消防网 / 2024-09-27本文将重点介绍海湾品牌的常用消防模块接线图，包括：输入输出模块、输入模块、输出模块等。一、GST-LD-8319 输入模块对外接线端子图如图 1-33： 图中端子说明如下： Z1、Z2：接控制器二总线，无极性 D1、D2：接直流 24V，无极性 O-、O+：输出，有极性 GST-LD-8319 输入模块与非编码探测器串联连接时，探测器的底座上应接二极管1N5819，且输出回路终端必须接 GST-LD-8320 或 GST-LD-8320A 终端器，终端器可当探测器底座使用，即在此终端器上可安装非编码探测器，其系统构成图如图 1-34： 当终端器不作为探测器底座使用时，应加装上盖，系统构成图如图 1-35： 二、GST-LD-8300 输入模块本模块的外形与结构与 GST-LD-8319 输入模块一样，安装方法也一样，其对外端子示意如图 2-29 其中： Z1、Z2：与控制器信号二总线连接的端子 I、G：与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入 模块与具有常开无源触点的现场设备连接方法如图 2-30 所示。模块输入设定参数设为常开检线。 模块与具有常闭无源触点的现场设备连接方法如图 2-31 所示，模块输入设定参数设为常闭检线。 三、GST-LD-8301 输入输出模块GST-LD-8301 模块的外形尺寸与结构与 GST-LD-8319 输入模块一样，安装方法也一样，其对外端子示意图如图 2-32： 其中： Z1、Z2：接火灾报警控制器信号二总线，无极性 D1、D2：DC24V 电源输入端子，无极性 G、NG、V+、NO：DC24V 有源输出辅助端子，出厂默认为有源输出：G 和 NG 短接、V+和 NO 短接当需无源常开输出：应将 G、NG、V+、NO 之间的短路片断开。 I、G：与被控制设备无源常开触点连接，用于实现设备动作回答确认（也可通过电子编码器设为常闭输入或自回答） COM、S-：有源输出端子，启动后输出 DC24V，COM 为正极、S-为负极 COM、NO：无源常开输出端子 模块输入端假如设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个 4.7kΩ 的终端电阻；模块输入端假如设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7kΩ 的终端电阻。模块为有源输出时,G 和 NG、V+、NO 应该短接，COM、S-有源输出端应并联一个4.7kΩ 的终端电阻，并串联一个 IN4007 二极管。 a.模块通过有源输出直接驱动一台排烟口或防火阀等（电动脱扣式）设备的接线示意图如图 2...
