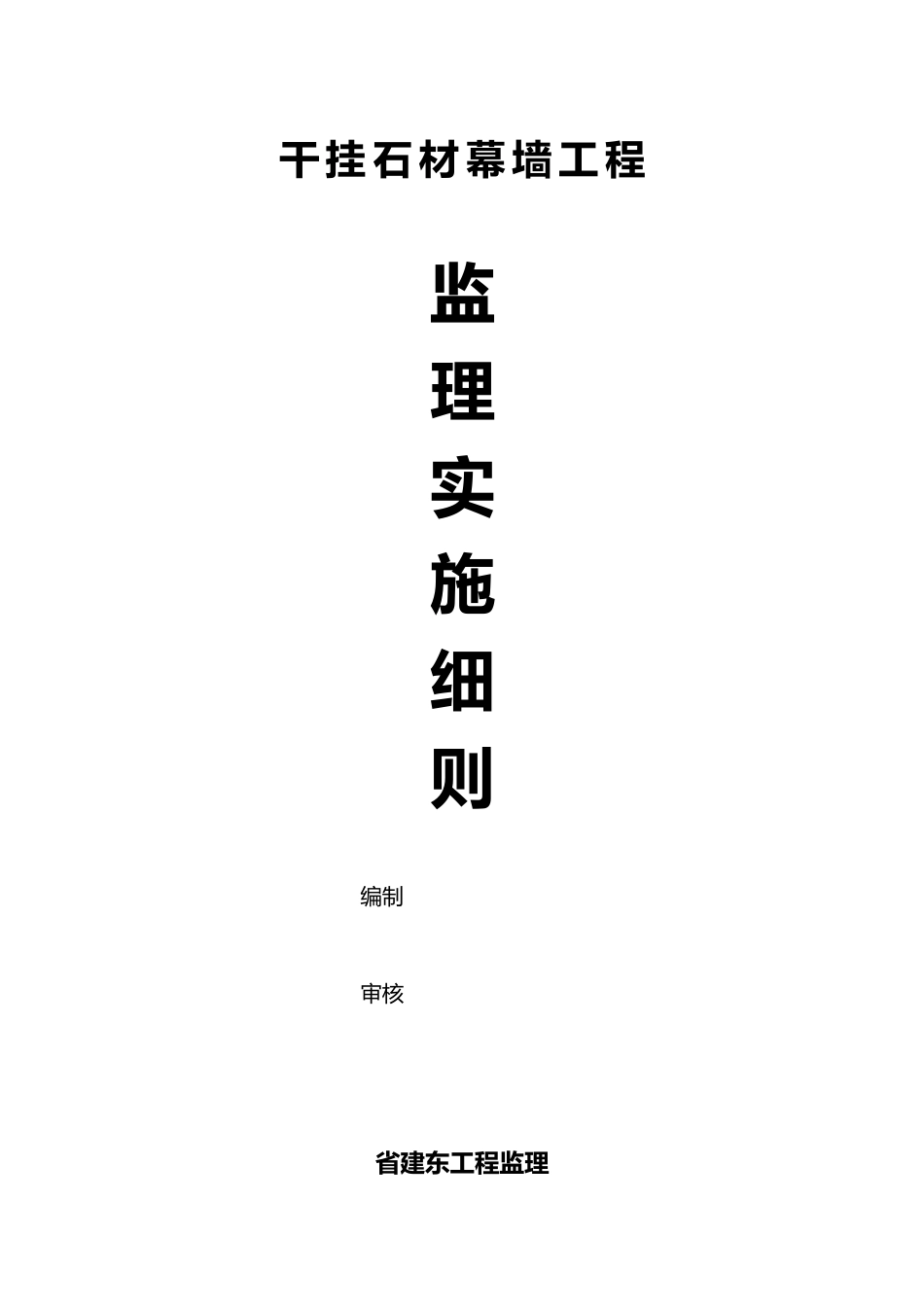

干挂石材幕墙监理实施细则

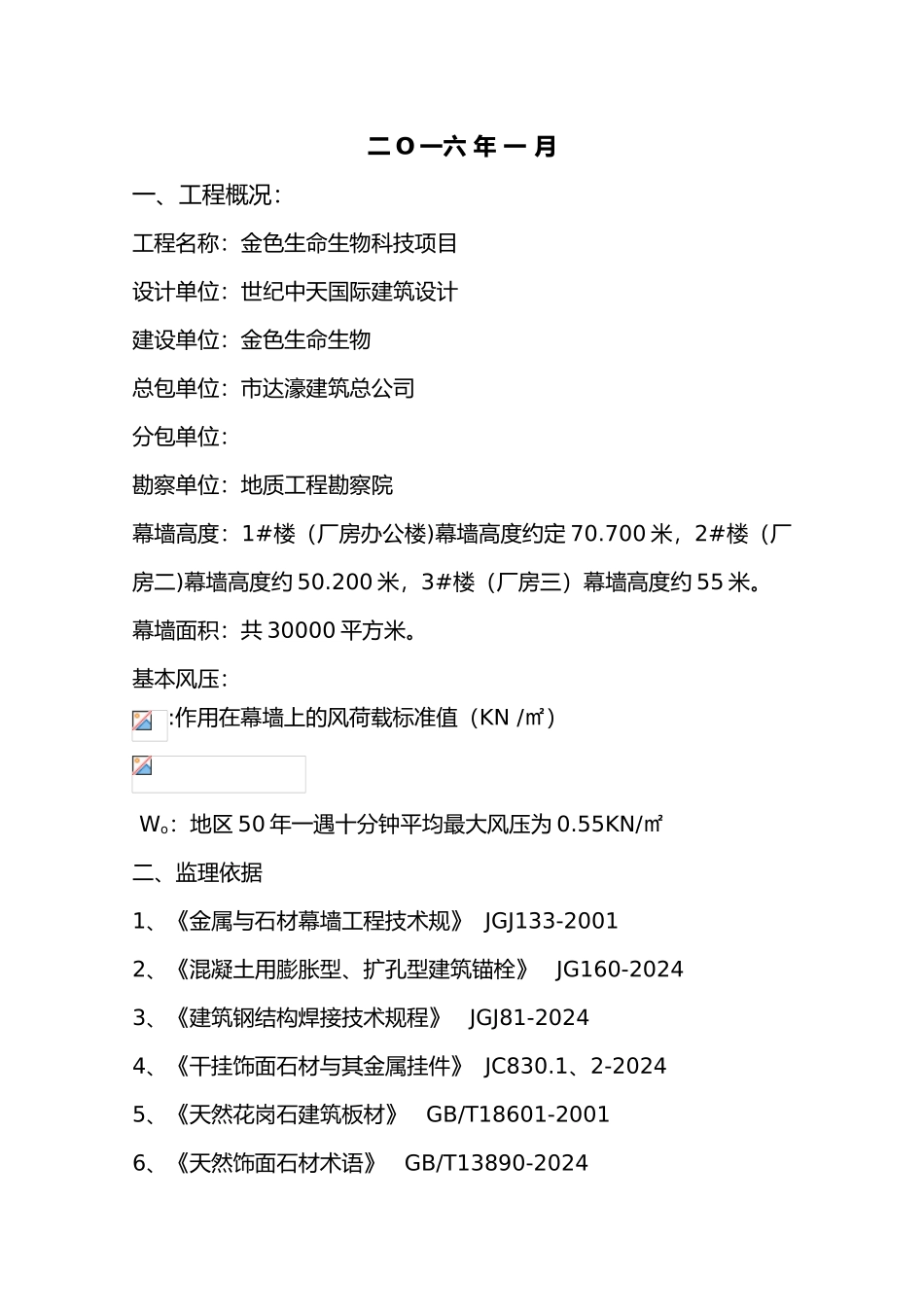

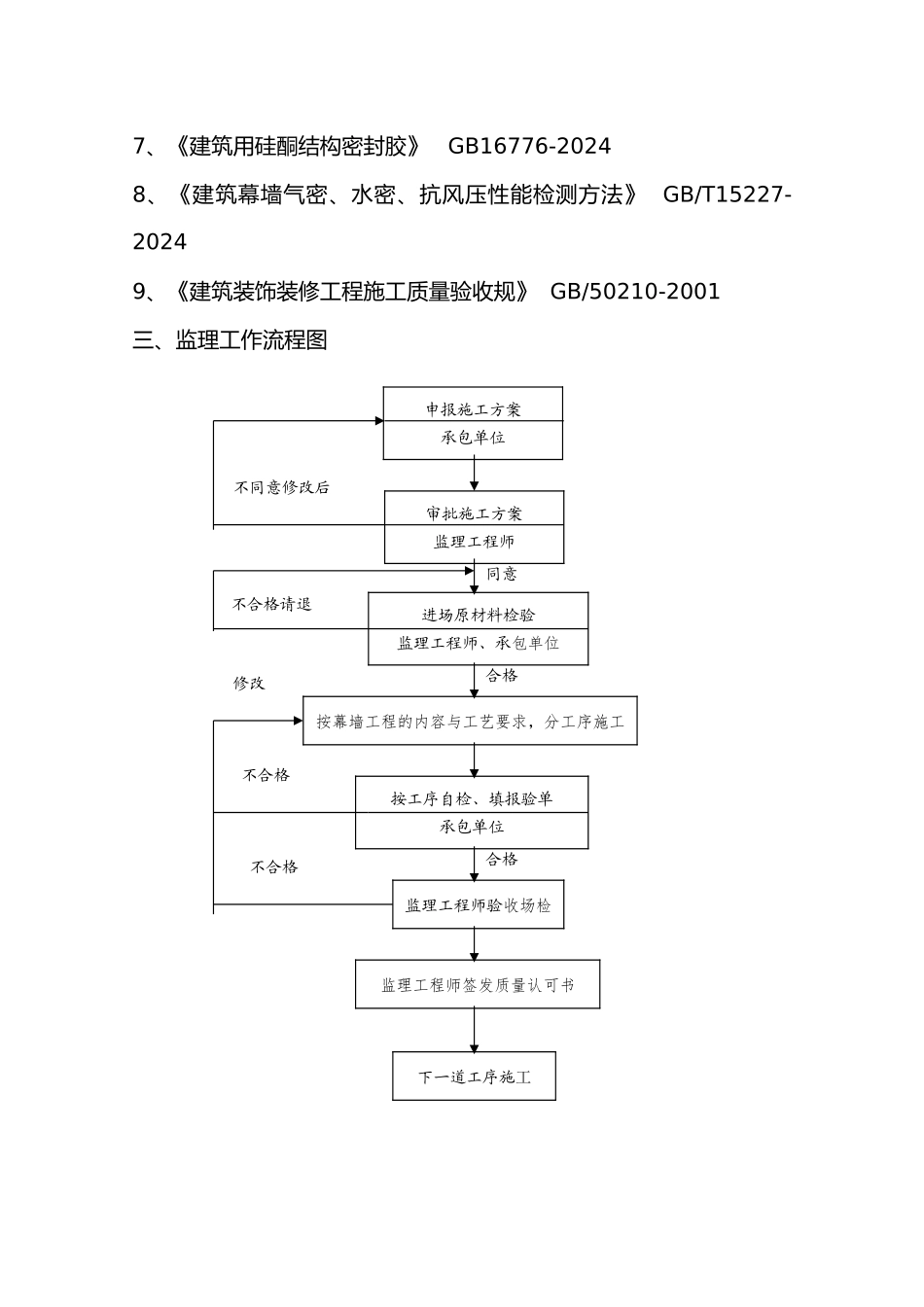

干 挂 石 材 幕 墙 工 程监理实施细则编制审核省建东工程监理二 O 一六 年 一 月一、工程概况：工程名称：金色生命生物科技项目设计单位：世纪中天国际建筑设计建设单位：金色生命生物总包单位：市达濠建筑总公司分包单位：勘察单位：地质工程勘察院幕墙高度：1#楼（厂房办公楼)幕墙高度约定 70.700 米，2#楼（厂房二)幕墙高度约 50.200 米，3#楼（厂房三）幕墙高度约 55 米。幕墙面积：共 30000 平方米。基本风压：:作用在幕墙上的风荷载标准值（KN /㎡） Wo：地区 50 年一遇十分钟平均最大风压为 0.55KN/㎡二、监理依据1、《金属与石材幕墙工程技术规》 JGJ133-20012、《混凝土用膨胀型、扩孔型建筑锚栓》 JG160-20243、《建筑钢结构焊接技术规程》 JGJ81-20244、《干挂饰面石材与其金属挂件》 JC830.1、2-20245、《天然花岗石建筑板材》 GB/T18601-20016、《天然饰面石材术语》 GB/T13890-2024不合格不合格修改合格合格同意不合格请退不同意修改后7、《建筑用硅酮结构密封胶》 GB16776-20248、《建筑幕墙气密、水密、抗风压性能检测方法》 GB/T15227-20249、《建筑装饰装修工程施工质量验收规》 GB/50210-2001三、监理工作流程图申报施工方案承包单位审批施工方案监理工程师进场原材料检验监理工程师、承包单位按幕墙工程的内容与工艺要求，分工序施工按工序自检、填报验单承包单位监理工程师验收场检监理工程师签发质量认可书下一道工序施工四、监理工作控制要点与目标值1. 对有关干挂花岗石的进场材料必须符合设计与验收规要求，主要验收下列材料：（必须符合国家现行产品标准和工程技术规程1） 镀锌槽钢、角钢。2） 螺栓紧固件与有关的配件。3） 花岗石弯曲强度不小于 8Mpa，吸水率小于 0.8。4） 焊条、胶结材料、密封材料。2. 角码焊接质量、骨架连接质量必须符合设计与验收规程，根据规规定，建筑物高度 100 米以下，抗震设防烈度小于 7 度的石材幕墙工程的质量要求。1） 石材孔、槽的数量、深度、位置、尺寸应符合设计要求。2） 幕墙主体结构的预埋件的位置、数量必须符合设计要求。3） 镀锌槽钢、角钢与配件应防腐处理。4） 花岗石幕墙的角钢、槽钢的框架主柱与主体结构预埋件的连接，主柱与横梁的连接，连接件与框架的连接，连接件与花岗石面板的连接必须符合设计要求，安装必须牢固。3. 花岗石幕墙的表面应平整、干净、无污染、缺损和裂缝。颜色和花纹应协调一致，无明显色差，无...
