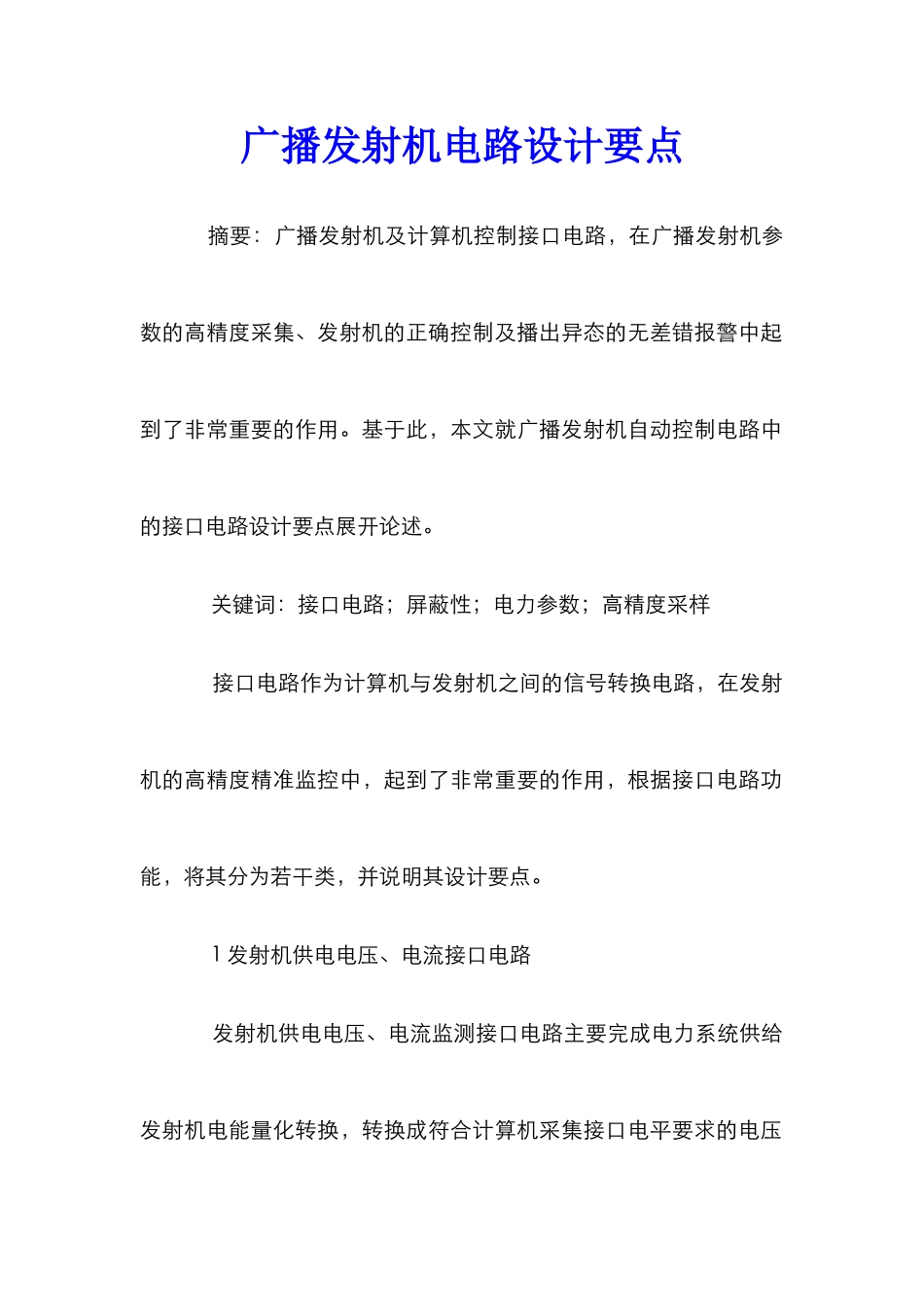

广播发射机电路设计要点_第1页
1/5

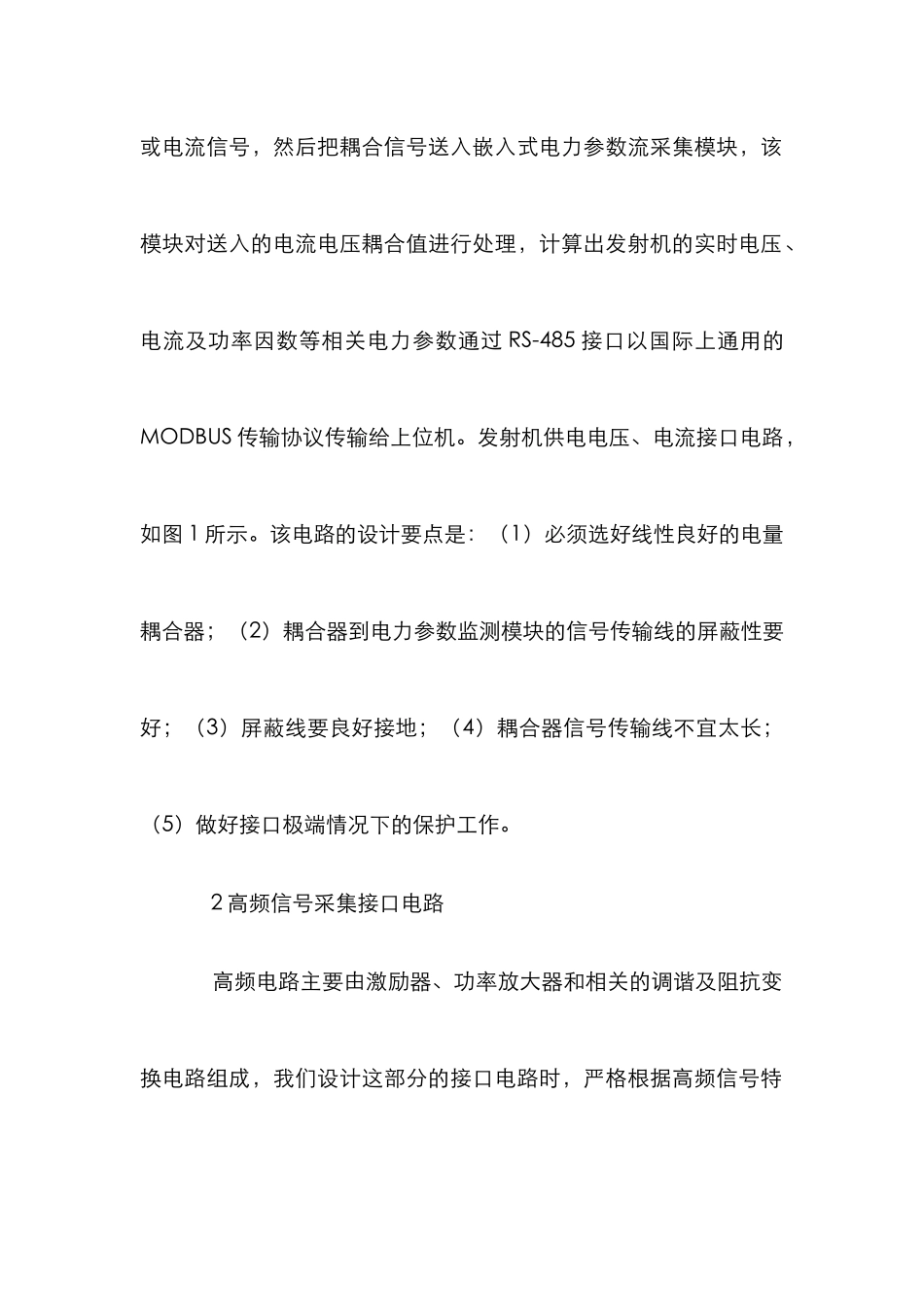

广播发射机电路设计要点_第2页
2/5

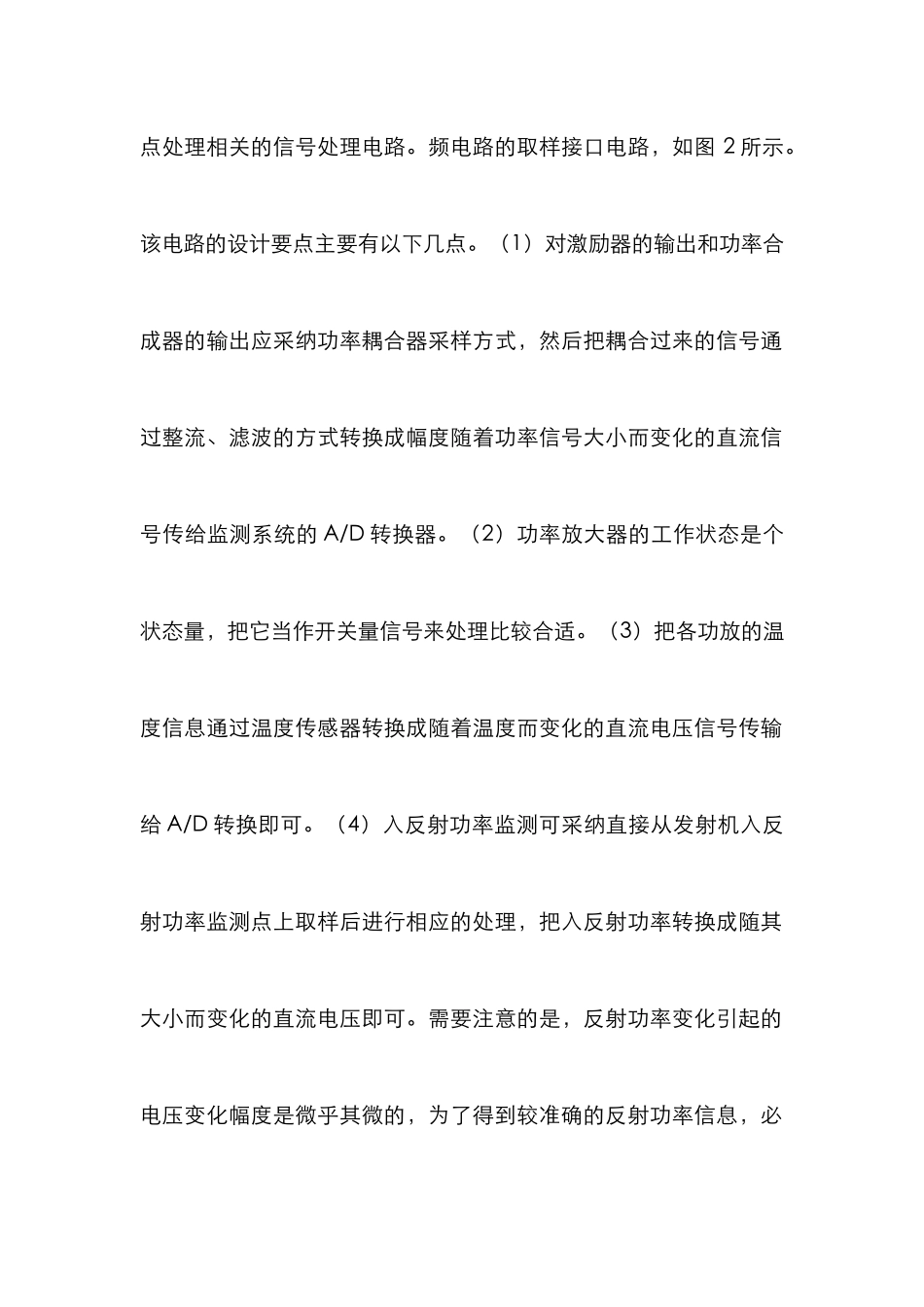

广播发射机电路设计要点_第3页
3/5
广播发射机电路设计要点 摘要:广播发射机及计算机控制接口电路,在广播发射机参数的高精度采集、发射机的正确控制及播出异态的无差错报警中起到了非常重要的作用。基于此,本文就广播发射机自动控制电路中的接口电路设计要点展开论述。 关键词:接口电路;屏蔽性;电力参数;高精度采样 接口电路作为计算机与发射机之间的信号转换电路,在发射机的高精度精准监控中,起到了非常重要的作用,根据接口电路功能,将其分为若干类,并说明其设计要点。 1 发射机供电电压、电流接口电路 发射机供电电压、电流监测接口电路主要完成电力系统供给发射机电能量化转换,转换成符合计算机采集接口电平要求的电压或电流信号,然后把耦合信号送入嵌入式电力参数流采集模块,该模块对送入的电流电压耦合值进行处理,计算出发射机的实时电压、电流及功率因数等相关电力参数通过 RS-485 接口以国际上通用的MODBUS 传输协议传输给上位机。发射机供电电压、电流接口电路,如图 1 所示。该电路的设计要点是:(1)必须选好线性良好的电量耦合器;(2)耦合器到电力参数监测模块的信号传输线的屏蔽性要好;(3)屏蔽线要良好接地;(4)耦合器信号传输线不宜太长;(5)做好接口极端情况下的保护工作。 2 高频信号采集接口电路 高频电路主要由激励器、功率放大器和相关的调谐及阻抗变换电路组成,我们设计这部分的接口电路时,严格根据高频信号特点处理相关的信号处理电路。频电路的取样接口电路,如图 2 所示。该电路的设计要点主要有以下几点。(1)对激励器的输出和功率合成器的输出应采纳功率耦合器采样方式,然后把耦合过来的信号通过整流、滤波的方式转换成幅度随着功率信号大小而变化的直流信号传给监测系统的 A/D 转换器。(2)功率放大器的工作状态是个状态量,把它当作开关量信号来处理比较合适。(3)把各功放的温度信息通过温度传感器转换成随着温度而变化的直流电压信号传输给 A/D 转换即可。(4)入反射功率监测可采纳直接从发射机入反射功率监测点上取样后进行相应的处理,把入反射功率转换成随其大小而变化的直流电压即可。需要注意的是,反射功率变化引起的电压变化幅度是微乎其微的,为了得到较准确的反射功率信息,必须采纳较高分辨率的 A/D 转换器或对反射功率引起的直流电电压进行相应放大处理。(5)高频信号的接地和屏蔽措施要做好,高频地不能与电源地直接接到一起。 3 低频信号采集及控制接口板 广播发射机中的低频...
