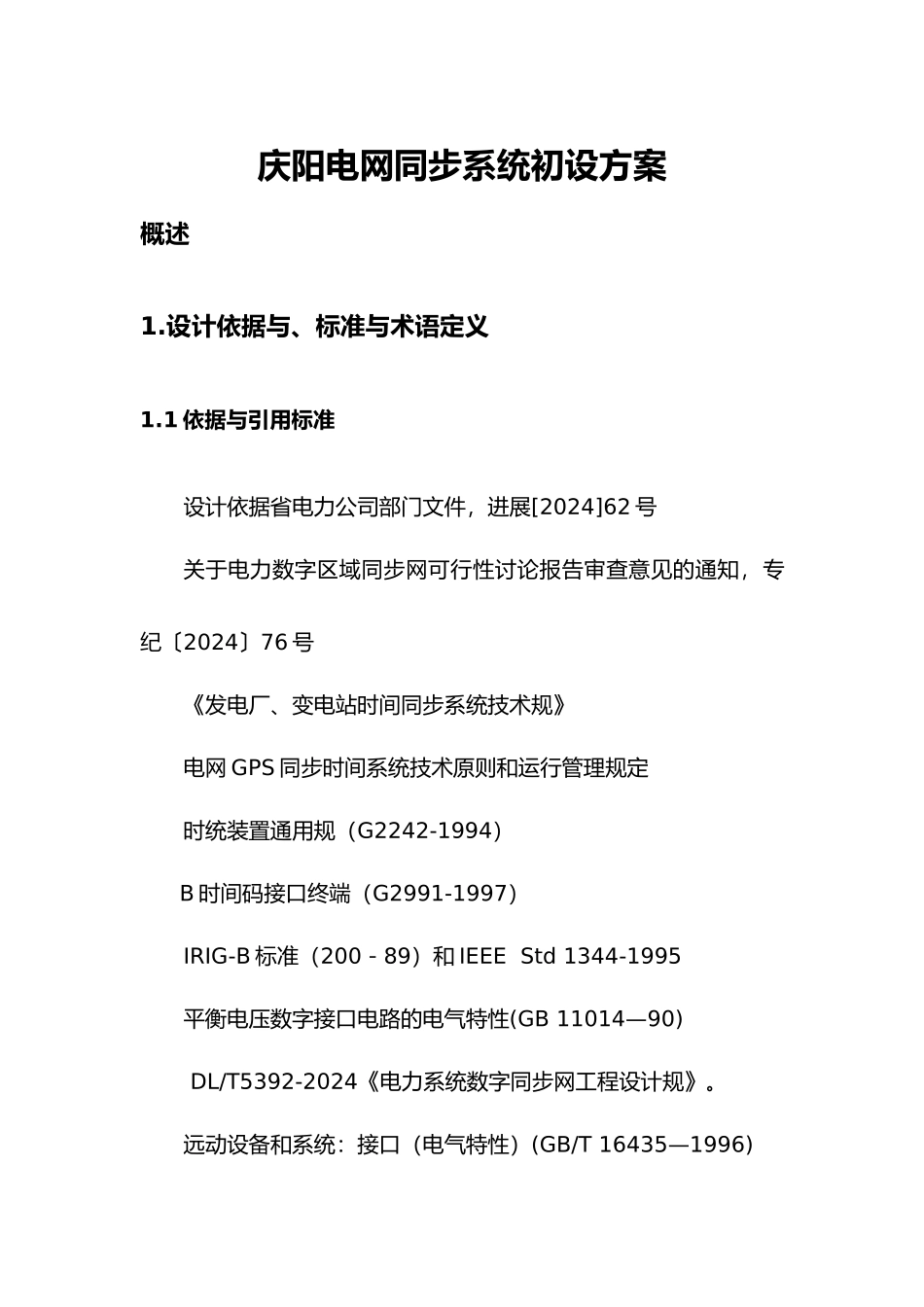

庆阳电网同步系统初设方案

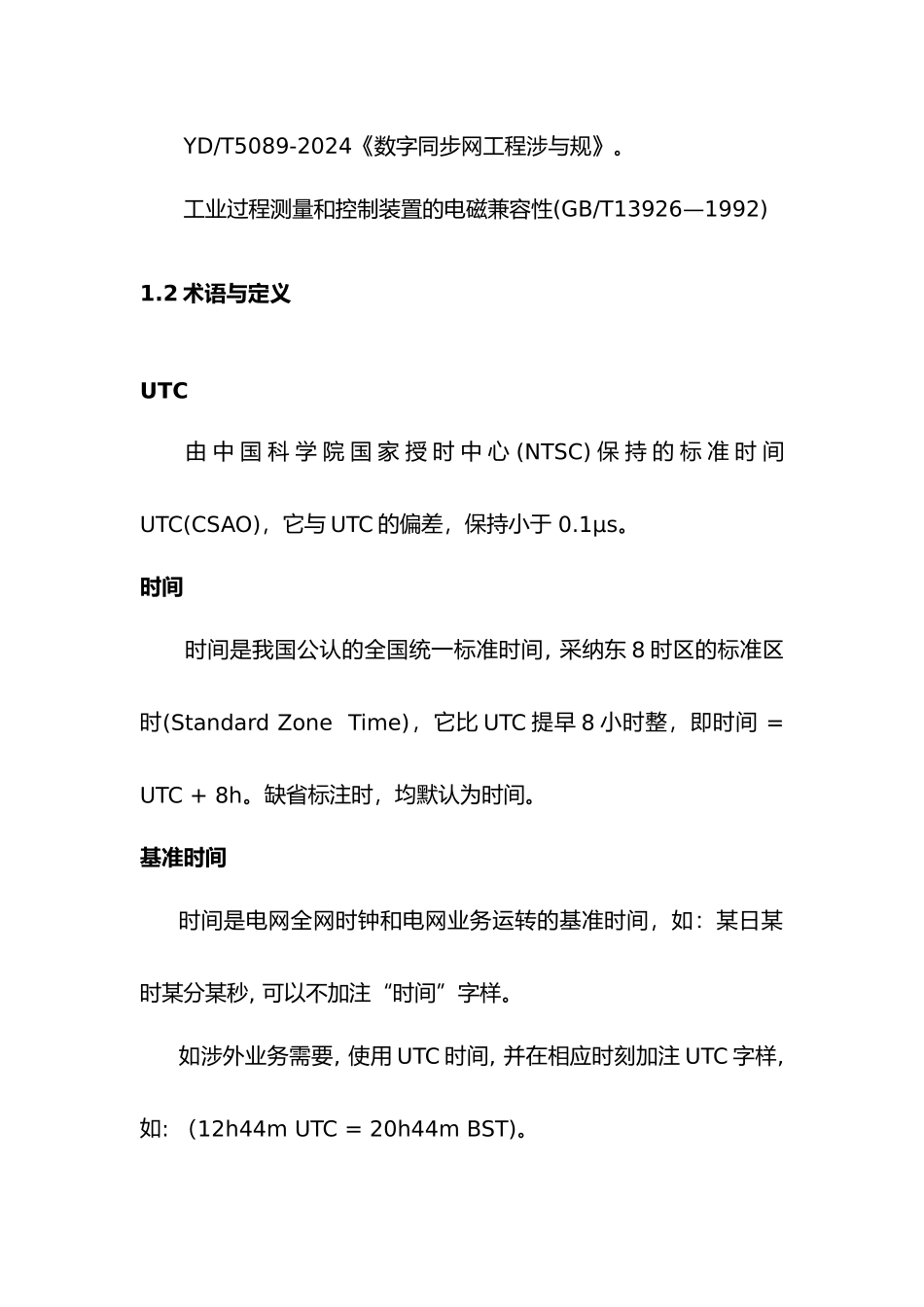

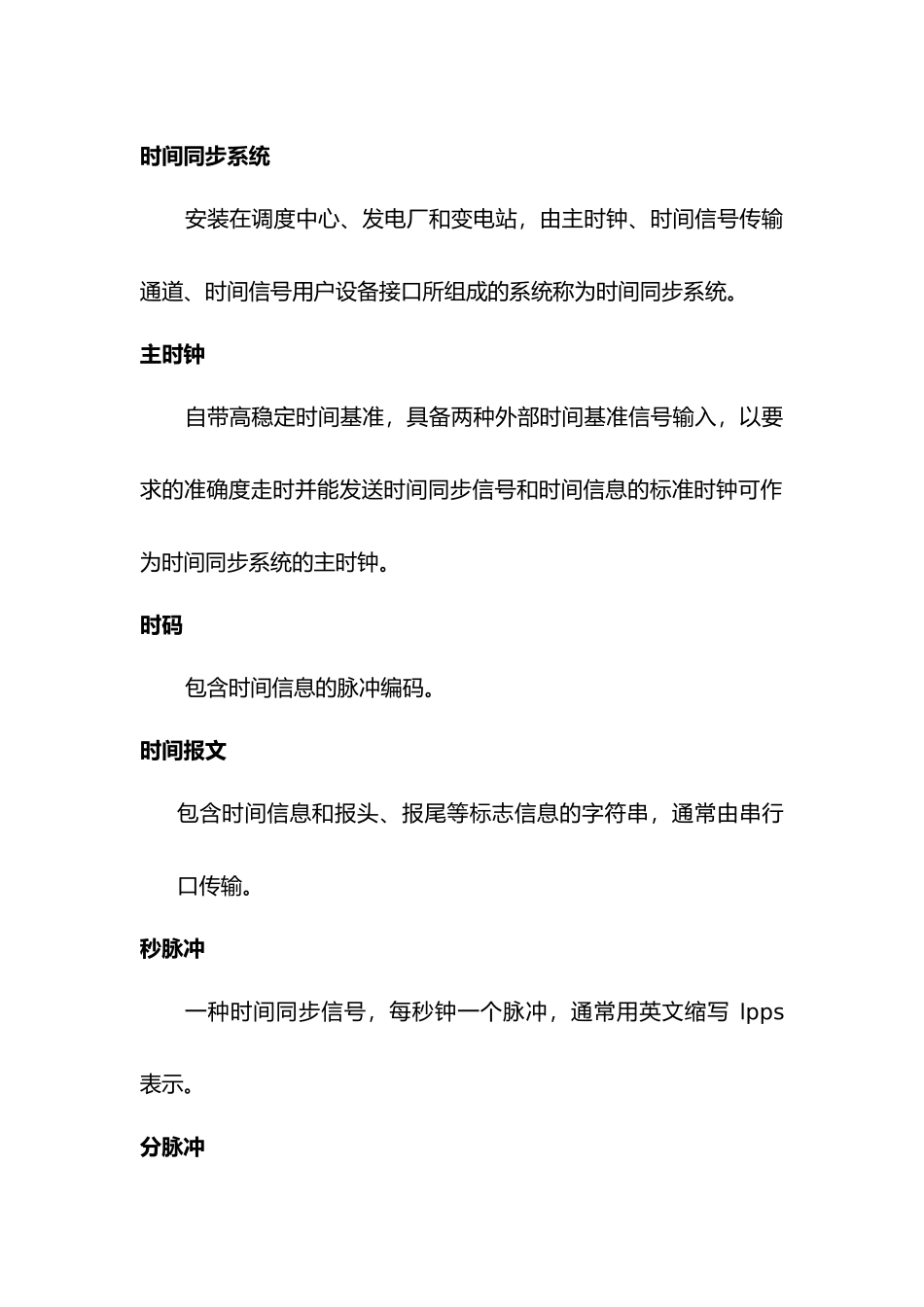

庆阳电网同步系统初设方案概述1.设计依据与、标准与术语定义1.1 依据与引用标准设计依据省电力公司部门文件，进展[2024]62 号关于电力数字区域同步网可行性讨论报告审查意见的通知，专纪〔2024〕76 号《发电厂、变电站时间同步系统技术规》电网 GPS 同步时间系统技术原则和运行管理规定时统装置通用规（G2242-1994） B 时间码接口终端（G2991-1997）IRIG-B 标准（200－89）和 IEEE Std 1344-1995平衡电压数字接口电路的电气特性(GB 11014—90) DL/T5392-2024《电力系统数字同步网工程设计规》。远动设备和系统：接口（电气特性）(GB/T 16435—1996) YD/T5089-2024《数字同步网工程涉与规》。工业过程测量和控制装置的电磁兼容性(GB/T13926—1992)1.2 术语与定义UTC由 中 国 科 学 院 国 家 授 时 中 心 (NTSC) 保 持 的 标 准 时 间 UTC(CSAO)，它与 UTC 的偏差，保持小于 0.1μs。时间 时间是我国公认的全国统一标准时间, 采纳东 8 时区的标准区时(Standard Zone Time)，它比 UTC 提早 8 小时整，即时间 = UTC + 8h。缺省标注时，均默认为时间。基准时间 时间是电网全网时钟和电网业务运转的基准时间，如：某日某时某分某秒, 可以不加注“时间”字样。如涉外业务需要, 使用 UTC 时间, 并在相应时刻加注 UTC 字样, 如: （12h44m UTC = 20h44m BST)。时间同步系统 安装在调度中心、发电厂和变电站，由主时钟、时间信号传输通道、时间信号用户设备接口所组成的系统称为时间同步系统。主时钟 自带高稳定时间基准，具备两种外部时间基准信号输入，以要求的准确度走时并能发送时间同步信号和时间信息的标准时钟可作为时间同步系统的主时钟。时码 包含时间信息的脉冲编码。时间报文 包含时间信息和报头、报尾等标志信息的字符串，通常由串行口传输。秒脉冲 一种时间同步信号，每秒钟一个脉冲，通常用英文缩写 lpps 表示。分脉冲 一种时间同步信号，每分钟一个脉冲，通常用英文缩写 lppm 表示。时脉冲 一种时间同步信号，每小时一个脉冲，通常用英文缩写 lpph 表示。IRIG－B 时码 IRIG－B 为 IRIG 委员会的 B 标准，是专为时钟的传输制定的时钟码，每秒输出一帧按秒、分、时、日、年顺序排列的时间信息。IRIG-B 信号有调制 IRIG - B（AC）和非调制 IRIG - B（DC）两种。DCLS 时码 DCLS 是 IRIG-B 的一种特别形式，通过数字通道进行传输，无传输距离...
