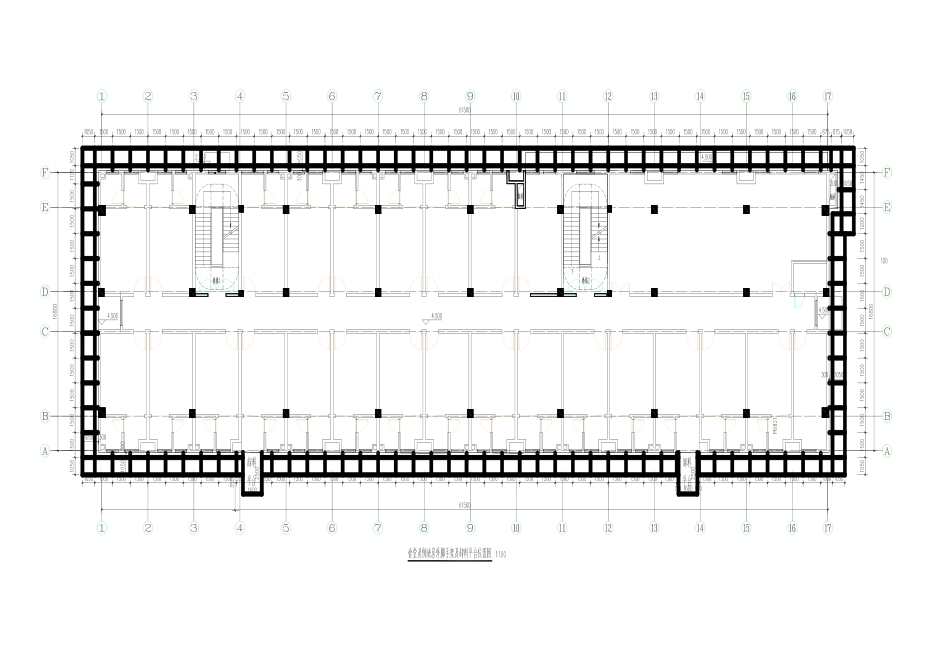

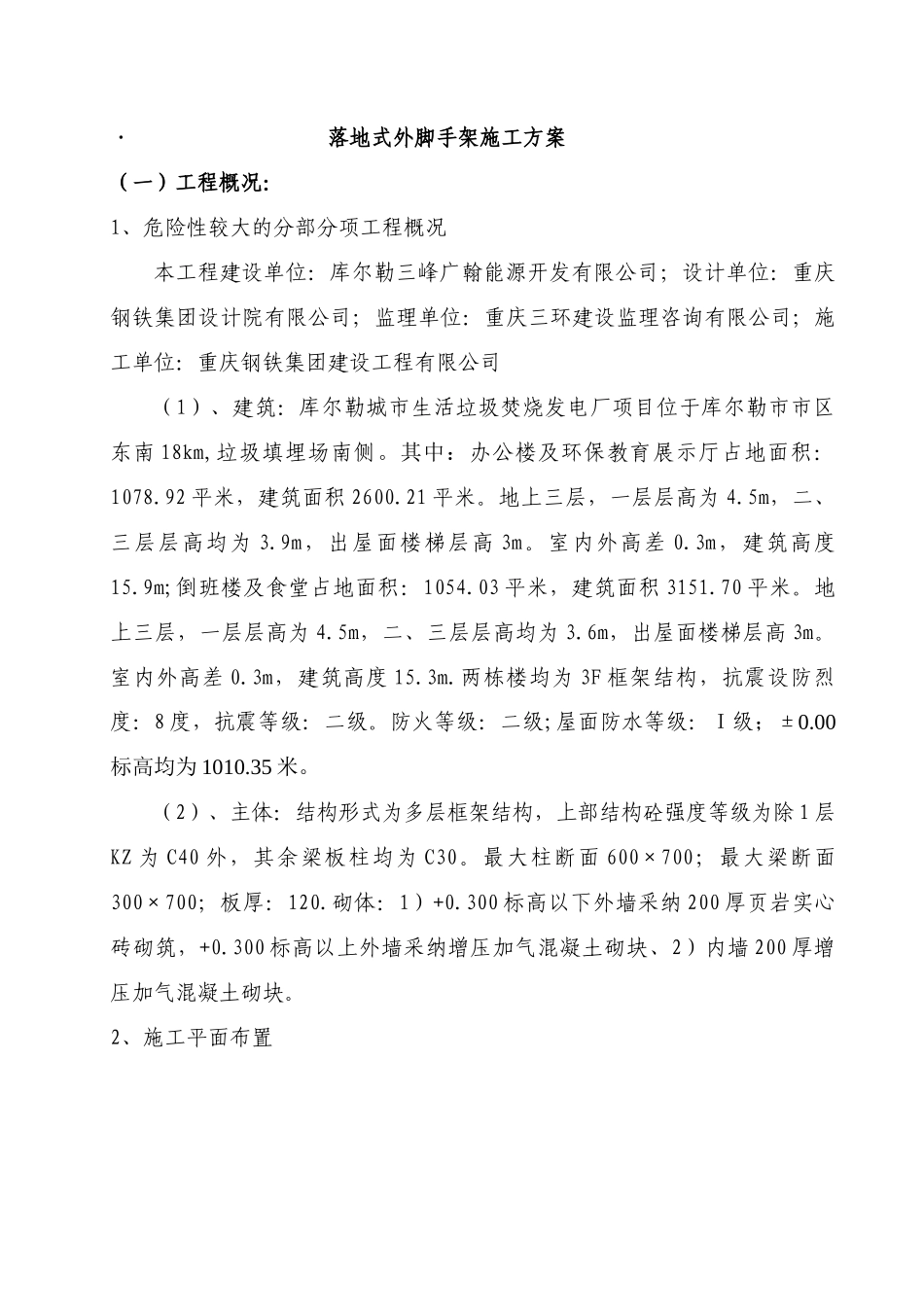

· 落地式外脚手架施工方案(一)工程概况:1、危险性较大的分部分项工程概况本工程建设单位:库尔勒三峰广翰能源开发有限公司;设计单位:重庆钢铁集团设计院有限公司;监理单位:重庆三环建设监理咨询有限公司;施工单位:重庆钢铁集团建设工程有限公司(1)、建筑:库尔勒城市生活垃圾焚烧发电厂项目位于库尔勒市市区东南 18km,垃圾填埋场南侧。其中:办公楼及环保教育展示厅占地面积:1078.92 平米,建筑面积 2600.21 平米。地上三层,一层层高为 4.5m,二、三层层高均为 3.9m,出屋面楼梯层高 3m。室内外高差 0.3m,建筑高度15.9m;倒班楼及食堂占地面积:1054.03 平米,建筑面积 3151.70 平米。地上三层,一层层高为 4.5m,二、三层层高均为 3.6m,出屋面楼梯层高 3m。室内外高差 0.3m,建筑高度 15.3m.两栋楼均为 3F 框架结构,抗震设防烈度:8 度,抗震等级:二级。防火等级:二级;屋面防水等级:Ⅰ级;±0.00标高均为 1010.35 米。(2)、主体:结构形式为多层框架结构,上部结构砼强度等级为除 1 层KZ 为 C40 外,其余梁板柱均为 C30。最大柱断面 600×700;最大梁断面300×700;板厚:120.砌体:1)+0.300 标高以下外墙采纳 200 厚页岩实心砖砌筑,+0.300 标高以上外墙采纳增压加气混凝土砌块、2)内墙 200 厚增压加气混凝土砌块。2、施工平面布置3、施工要求和技术保证条件(1).钢管钢管包括立杆、大横杆、小横杆、剪刀撑、附墙杆等。钢管采纳外径为 48mm,壁厚 2.8mm,其材质应采纳国家现行标准《直缝电焊钢管》(GB/T13793-2024)或《低压流体输送用焊接钢管》( GB/T3092)中规定的 3 号普通钢管,其质量应符合 GB700-79《普通碳素结构钢技术要求》中 A3 钢的要求。弯曲变形,锈蚀钢管不得使用,脚手架钢管每根最大质量不应大于 25kg,钢管上严禁打孔。立杆、大横杆、剪刀杆、斜杆、长度为 6M,小横杆长度为 1.3M 左右为宜。为了使外装饰脚手架达到便于施工的作用和文明施工的效果,决定将外脚手架钢管统一涂刷成长度为 500mm红白相间的颜色,钢管须先涂刷完成再运至现场进行搭设(不准搭设后涂刷),并对入场材料的质量进行检查,禁止使用不合格的架料和扣件等。(2).扣件:扣件包括直角扣件、旋转扣件、对接扣件及其附件、T 型螺栓、螺母、垫圈等。扣件及其附件应符合 GB978-67《可锻铁分类及技术条件》的规定,机械性能不低于 KT33-8 的可锻铸铁的制作性能,其附件的制...
