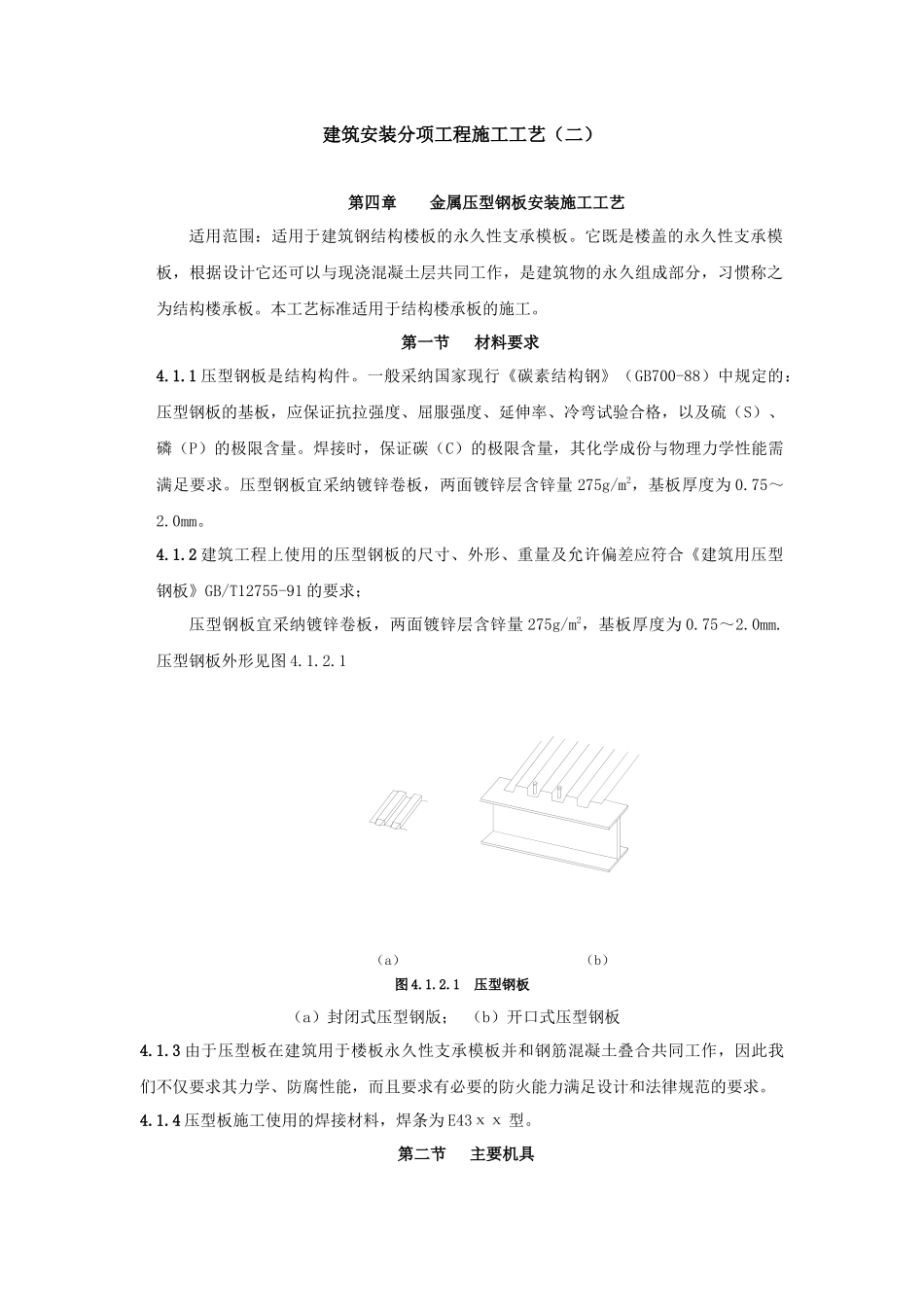

建筑安装分项工程施工工艺(二)第四章 金属压型钢板安装施工工艺适用范围:适用于建筑钢结构楼板的永久性支承模板。它既是楼盖的永久性支承模板,根据设计它还可以与现浇混凝土层共同工作,是建筑物的永久组成部分,习惯称之为结构楼承板。本工艺标准适用于结构楼承板的施工。第一节 材料要求4.1.1 压型钢板是结构构件。一般采纳国家现行《碳素结构钢》(GB700-88)中规定的:压型钢板的基板,应保证抗拉强度、屈服强度、延伸率、冷弯试验合格,以及硫(S)、磷(P)的极限含量。焊接时,保证碳(C)的极限含量,其化学成份与物理力学性能需满足要求。压型钢板宜采纳镀锌卷板,两面镀锌层含锌量 275g/m2,基板厚度为 0.75~2.0mm。4.1.2 建筑工程上使用的压型钢板的尺寸、外形、重量及允许偏差应符合《建筑用压型钢板》GB/T12755-91 的要求;压型钢板宜采纳镀锌卷板,两面镀锌层含锌量 275g/m2,基板厚度为 0.75~2.0mm.压型钢板外形见图 4.1.2.1(a) (b)图 4.1.2.1 压型钢板(a)封闭式压型钢版; (b)开口式压型钢板4.1.3 由于压型板在建筑用于楼板永久性支承模板并和钢筋混凝土叠合共同工作,因此我们不仅要求其力学、防腐性能,而且要求有必要的防火能力满足设计和法律规范的要求。4.1.4 压型板施工使用的焊接材料,焊条为 E43хх 型。第二节 主要机具4.2.1 压型钢板安装所需起吊机械,由钢结构安装确定。压型板施工的专用机具有压型钢板电焊机,其他施工机具有手提式或其他小型焊机、空气等离子弧切割机、云石机、手提式砂轮机、钣工剪刀等。(见表:4.2.1.1)表 4.2.1.1 压型钢板安装工程主要机具序号机具名称型号单位数量备注1空气等离子弧切割机台使用数量根据具体工程确定切割压型钢板或封口板2空气压缩机台供压缩空气于切割机3手工电弧焊台用于焊接4经纬仪台放线测量5水平仪台放线测量6钢尺把量距7盒尺盒量距8钢板直尺把下料量距9钢直角尺把下料量距10水平标尺把检查平整度11游标卡尺把检查压型钢板厚度12手锤把安装13记号笔盒划线14钢板对口钳把压紧压型钢板15墨斗盒放线16铅丝Kg调直板拉线17塞尺把检查板缝18铁圆规把压型板开孔19角度尺把下料20吊具套21吊笼个装配料用22对讲机对装配料用第三节 作业条件4.3.1 压型板施工之前应及时办理有关楼层的钢结构安装、焊接、节点处高强度螺栓、油漆等工程的施工隐蔽验收;4.3.2 压型钢板的有关材质复验和有关试验鉴定已经完成;4.3.3 根据施工组织设计要求...
