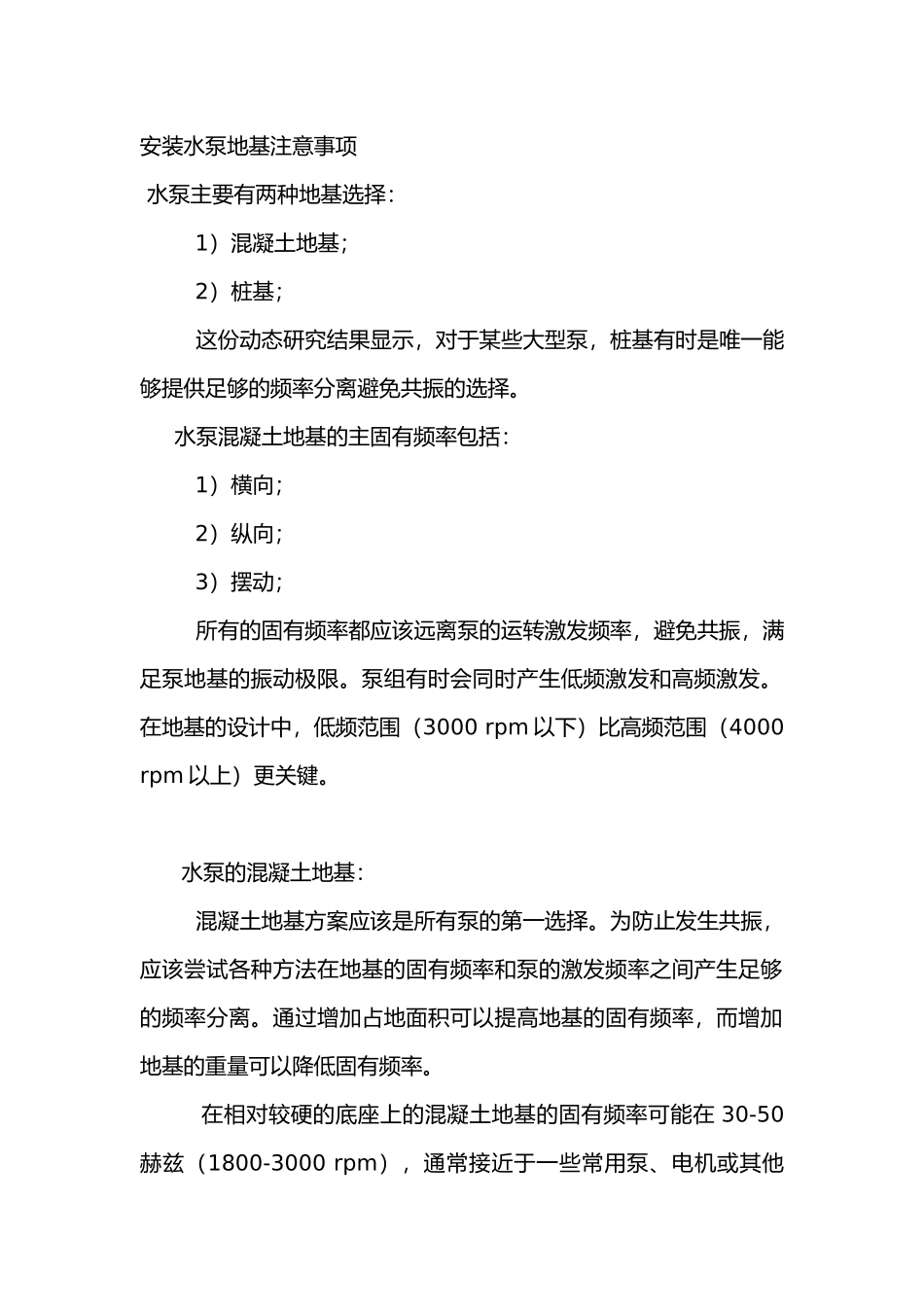

安装水泵地基注意事项 水泵主要有两种地基选择: 1)混凝土地基; 2)桩基; 这份动态研究结果显示,对于某些大型泵,桩基有时是唯一能够提供足够的频率分离避免共振的选择。 水泵混凝土地基的主固有频率包括: 1)横向; 2)纵向; 3)摆动; 所有的固有频率都应该远离泵的运转激发频率,避免共振,满足泵地基的振动极限。泵组有时会同时产生低频激发和高频激发。在地基的设计中,低频范围(3000 rpm 以下)比高频范围(4000 rpm 以上)更关键。 水泵的混凝土地基: 混凝土地基方案应该是所有泵的第一选择。为防止发生共振,应该尝试各种方法在地基的固有频率和泵的激发频率之间产生足够的频率分离。通过增加占地面积可以提高地基的固有频率,而增加地基的重量可以降低固有频率。 在相对较硬的底座上的混凝土地基的固有频率可能在 30-50赫兹(1800-3000 rpm),通常接近于一些常用泵、电机或其他驱动器的运转频率。通常,对于这类地基,在增大纵向固有频率的同时不可能不增大横向固有频率。但是,桩基比混凝土地基更容易控制,可以个别调整地基的固有频率。(欢迎关注微信:泵友圈)通过改变地桩的数量及其直径,可以增大固有的纵向和摇摆频率,同时保持横向固有频率不变。 桩基可以微调横向固有频率而过调纵向和摇摆固有频率(这一点可能是某些特殊泵的要求) 对于关键的大型动力泵(1 MW 以上)建议下列关于动力学和地基设计的标准: 1、于地基的中心,振动限制范围通常为 0.3-1 mm/s; 2、在地基表面(或地基螺栓的位置),通常采用的振动限制范围是 1-2 mm/s; 3、对于轴承壳,振动限制范围可能指定为 2-4 mm/s; 以上提到的限制仅适用于不会发生共振(或不会发生疲劳故障)的场合。换句话说,在所有的激发频率和固有频率之间应该保留 15-20%的余量。在建筑现场,土壤测试得到的土壤剪切模量可能有很大的差异。 如果土壤比较坚硬(或比较柔软),可能会增大(或降低)固有频率,因此有可能会发生共振。最好的办法是综合两种结果,制定两套复合的土壤状态,分别展示最柔软的和最坚硬的土壤状态。灵敏度分析有助于确定最终的泵的地基的设计。地桩的设计(地桩直径、地桩数量和其他)应该优化。 关于泵的地基的注意事项: 泵的地基应该足够大,正确施工并保持良好的状态。最重要的原则之一是混凝土的重量大约是动态泵(离心泵或轴流泵)重量的三倍。在泵的使用期间(可能长达 30 年以上),无论哪种运行模...
