施工电梯基础布置及地下室回顶方案

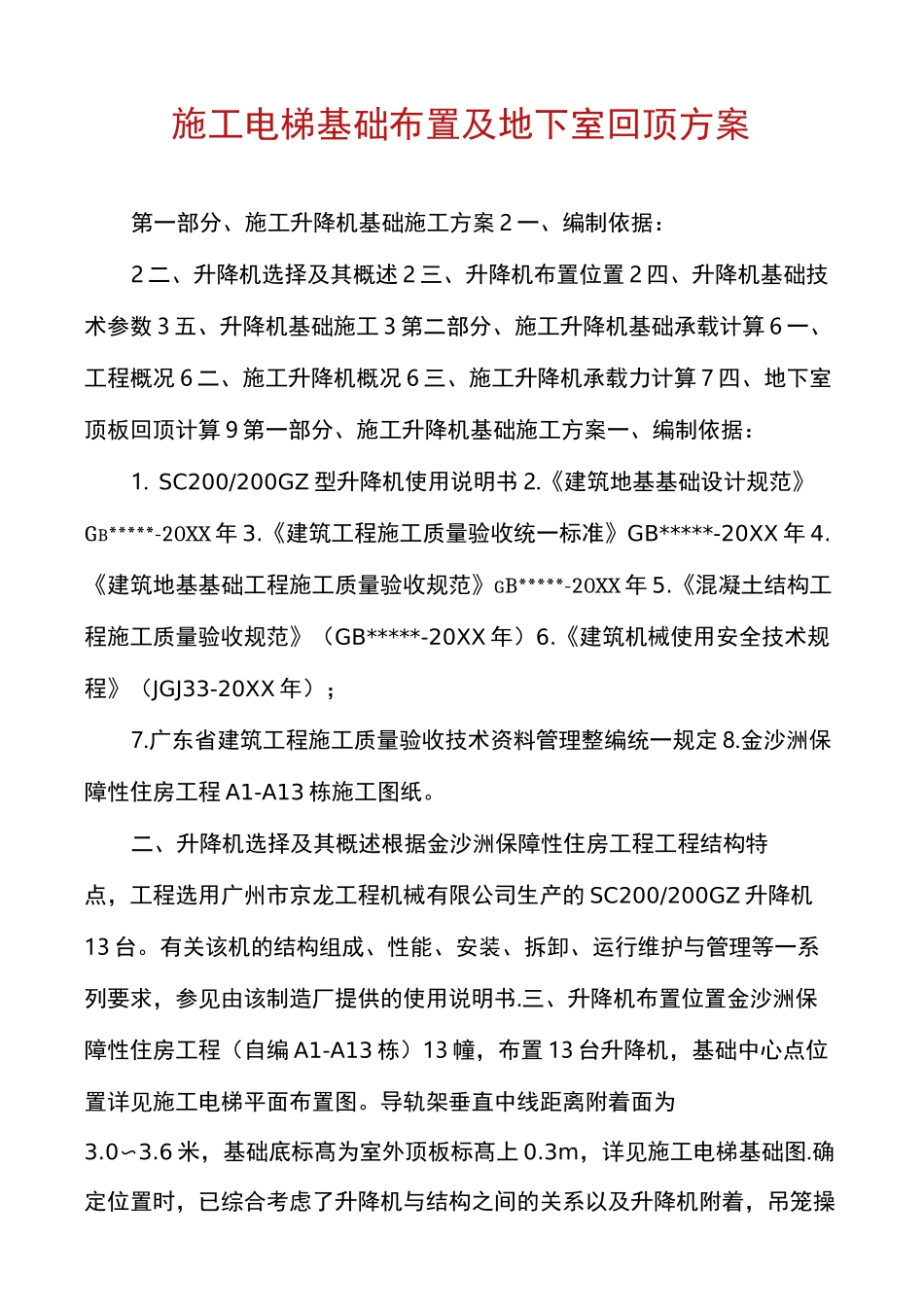

施工电梯基础布置及地下室回顶方案第一部分、施工升降机基础施工方案 2 一、编制依据：2 二、升降机选择及其概述 2 三、升降机布置位置 2 四、升降机基础技术参数 3 五、升降机基础施工 3 第二部分、施工升降机基础承载计算 6 一、工程概况 6 二、施工升降机概况 6 三、施工升降机承载力计算 7 四、地下室顶板回顶计算 9 第一部分、施工升降机基础施工方案一、编制依据：1. SC200/200GZ 型升降机使用说明书 2.《建筑地基基础设计规范》GB*****-20XX 年 3.《建筑工程施工质量验收统一标准》GB*****-20XX 年 4.《建筑地基基础工程施工质量验收规范》GB*****-20XX 年 5.《混凝土结构工程施工质量验收规范》（GB*****-20XX 年）6.《建筑机械使用安全技术规程》（JGJ33-20XX 年）；7.广东省建筑工程施工质量验收技术资料管理整编统一规定 8.金沙洲保障性住房工程 A1-A13 栋施工图纸。二、升降机选择及其概述根据金沙洲保障性住房工程工程结构特点，工程选用广州市京龙工程机械有限公司生产的 SC200/200GZ 升降机13 台。有关该机的结构组成、性能、安装、拆卸、运行维护与管理等一系列要求，参见由该制造厂提供的使用说明书.三、升降机布置位置金沙洲保障性住房工程（自编 A1-A13 栋）13 幢，布置 13 台升降机，基础中心点位置详见施工电梯平面布置图。导轨架垂直中线距离附着面为3.0〜3.6 米，基础底标髙为室外顶板标髙上 0.3m，详见施工电梯基础图.确定位置时，已综合考虑了升降机与结构之间的关系以及升降机附着，吊笼操作室上、下通道应与其它建筑物保持足够的距离，距外脚架外立杆 200MM间距，避免相碰。已考虑塔机、吊机吊装是否可行。根据现场实际情况，A1-A3、A4-A7 栋共有四处施工电梯穿越结构板处，为方便日后施工，该处梁板钢筋应作预留并做防锈处理。梁板上部钢筋预留长度应大于 1/3 跨，下部钢筋预留长度应小于 1/4 跨（另外考虑绑扎接头搭接长度为 1.3lle）。预留钢筋采用防锈漆涂刷一遍（根部涂刷两遍），并用PVC 管包裹，中间灌素水泥浆处理。四、升降机基础技术参数根据制造厂提供的使用说明书及厂家的技术要求，升降机自重及冲击力为 P=670KN，地面承载力不小于0.15MPa，基础尺寸为平面尺寸（按图）x300，砼强度等级为 C35，内配双层双向申12@200 的钢筋网片。详见附图。依据金沙洲保障性住房工程 A1-A13 栋施工图纸，施工升降机基础位置均在建筑物外围，位于地下室顶板上...
