变频器器型式试验大纲

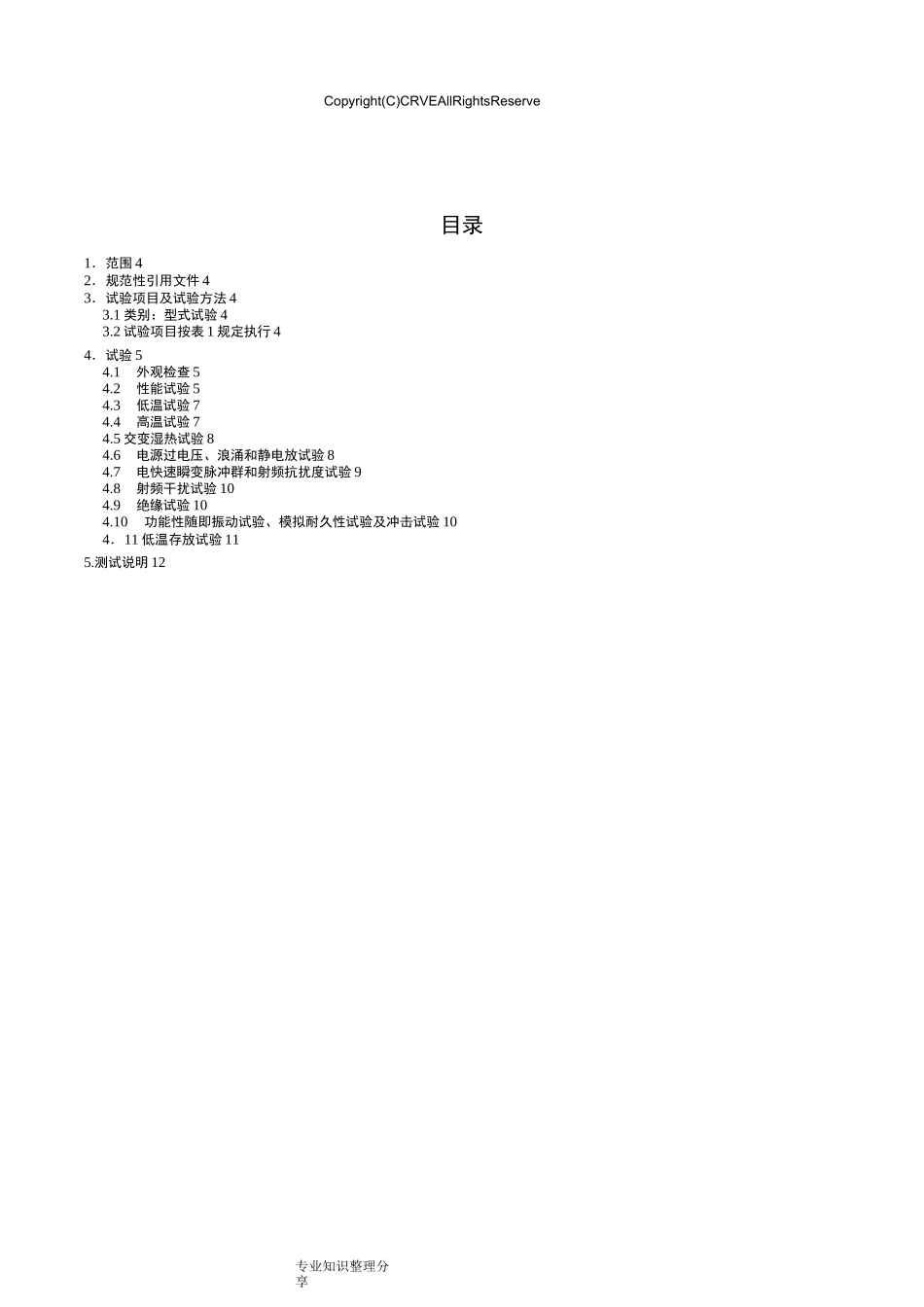

专业知识整理分享CRVE 型变频器型式试验大纲文件编号：编制：校对：审核：批准：华车（北京）交通装备有限公司2010 年 03 月 01 日专业知识整理分享版本表版本日期修订部分，描述，更改原因A2012-11-01所有，初版A2012-11-01版本日期编制校对审核此文件未经华车（北京）交通装备有限公司书面许可，不得复印、影印或复制。专业知识整理分享Copyright(C)CRVEAllRightsReserve目录1．范围 42．规范性引用文件 43．试验项目及试验方法 43.1 类别：型式试验 43.2 试验项目按表 1 规定执行 44．试验 54.1外观检查 54.2性能试验 54.3低温试验 74.4高温试验 74.5 交变湿热试验 84.6电源过电压、浪涌和静电放试验 84.7电快速瞬变脉冲群和射频抗扰度试验 94.8射频干扰试验 104.9绝缘试验 104.10功能性随即振动试验、模拟耐久性试验及冲击试验 104．11 低温存放试验 115.测试说明 12专业知识整理分享1．范围本文规定了 CRVE 系列空调变频器型式试验的试验内容、试验方法。2．规范性引用文件GB/T17626 电磁兼容试验和测量技术TB/T3021-2001 铁道机车车辆电子装置GB4824-2001 工业、科学和医疗（ISM）射频设备电磁骚扰特性的测量方法和限制IEC60571:2006EN50121-3-2GB/T2423IEC61373-1999铁道机车车辆电子装置铁路应用-电磁兼容性电工电子产品环境试验铁路应用铁道车辆设备冲击和振动试验3．试验项目及试验方法3.1 类别：型式试验3.2 试验项目按表 1 标记的项目执行表 1序号试验型式1外观检查2绝缘试验3性能试验/4电源过电压、浪涌和静电5电快速瞬变脉冲群和辐射抗扰度试验6射频干扰试验7低温试验/8低温存放试验/9咼温试验/10功能性随机振动、模拟耐久性、冲击试验/11交变湿热试验13工频磁场抗扰度4．试验 4.1 外观检查外观质量不应有影响使用的缺陷，外观尺寸、安装尺寸、布线、零部件安装和焊接质量应符合图纸要求。电气间隙、爬电距离应符合产品要求。专业知识整理分享控制插件的元件安装、表面涂敷、接线和焊接质量应符合图纸要求。4.2 性能试验4.2.1 输入输出特性确认输入电压范围：380V/220V±15%输入频率范围：47s63HZ输出电压范围：0s 额定输入电压输出频率范围：0S400HZ4.2.2 程序试验控制器 X1、X2 连接上测试工装，测试工装上连接 24V 直接电源，控制器软件使用大兴线软件(DaXing_Pro_V1.3)进行测试，软件性能试验测试的是本控全冷。测试工装的各路输入的状态如下表所示：输入引脚状态输入引脚状...
