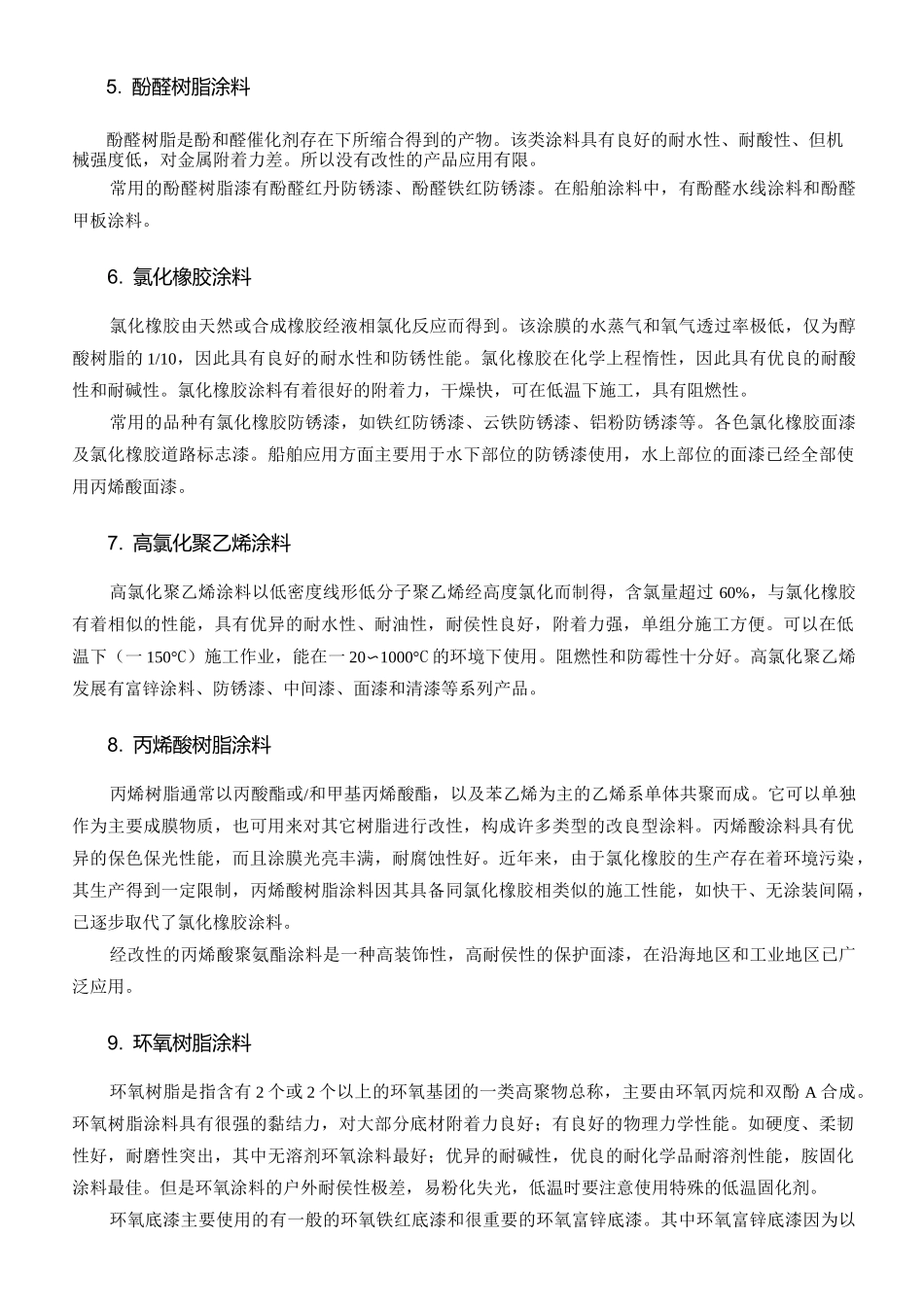

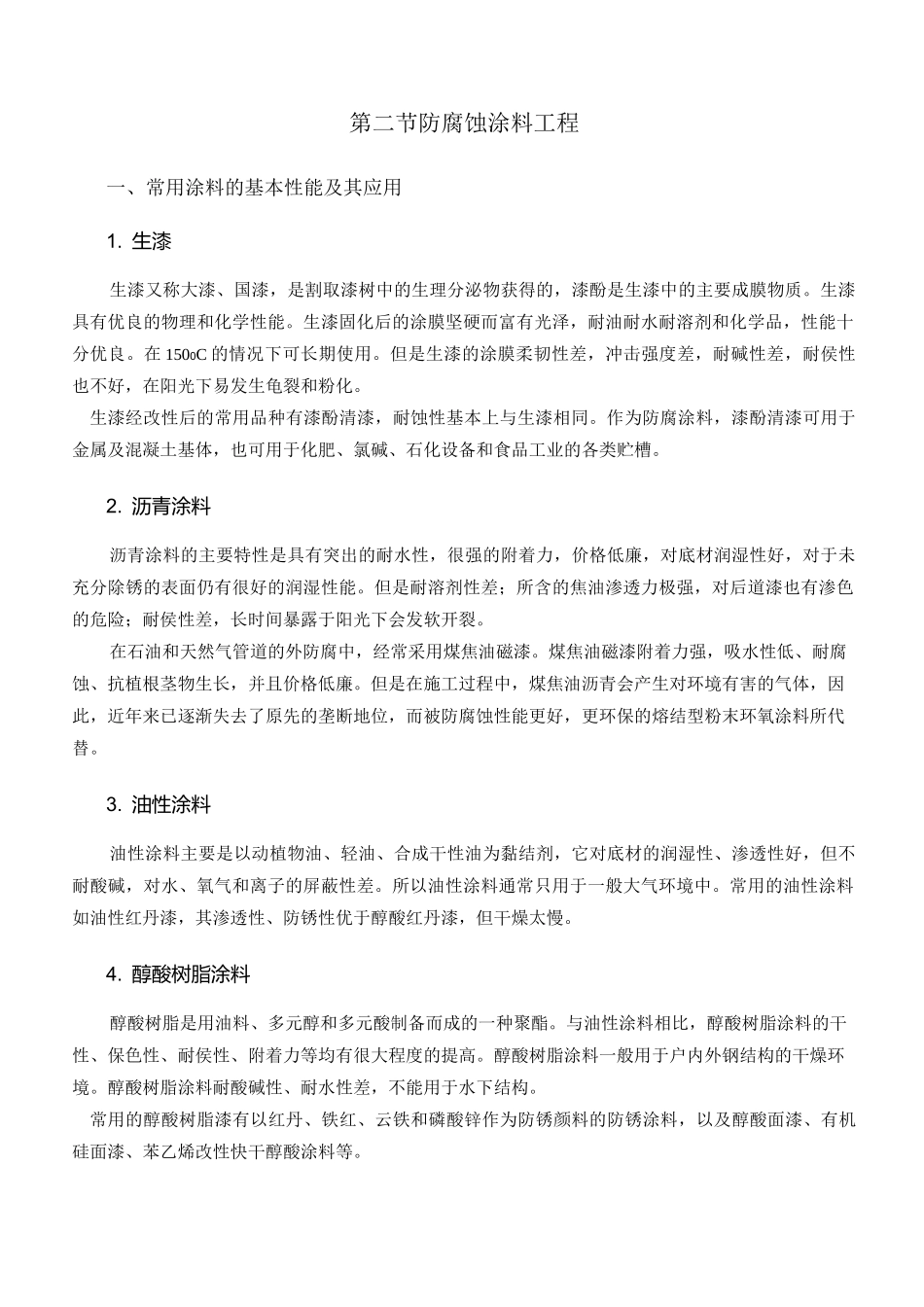

第二节防腐蚀涂料工程一、常用涂料的基本性能及其应用1. 生漆生漆又称大漆、国漆，是割取漆树中的生理分泌物获得的，漆酚是生漆中的主要成膜物质。生漆具有优良的物理和化学性能。生漆固化后的涂膜坚硬而富有光泽，耐油耐水耐溶剂和化学品，性能十分优良。在 1500C 的情况下可长期使用。但是生漆的涂膜柔韧性差，冲击强度差，耐碱性差，耐侯性也不好，在阳光下易发生龟裂和粉化。生漆经改性后的常用品种有漆酚清漆，耐蚀性基本上与生漆相同。作为防腐涂料，漆酚清漆可用于金属及混凝土基体，也可用于化肥、氯碱、石化设备和食品工业的各类贮槽。2. 沥青涂料沥青涂料的主要特性是具有突出的耐水性，很强的附着力，价格低廉，对底材润湿性好，对于未充分除锈的表面仍有很好的润湿性能。但是耐溶剂性差；所含的焦油渗透力极强，对后道漆也有渗色的危险；耐侯性差，长时间暴露于阳光下会发软开裂。在石油和天然气管道的外防腐中，经常采用煤焦油磁漆。煤焦油磁漆附着力强，吸水性低、耐腐蚀、抗植根茎物生长，并且价格低廉。但是在施工过程中，煤焦油沥青会产生对环境有害的气体，因此，近年来已逐渐失去了原先的垄断地位，而被防腐蚀性能更好，更环保的熔结型粉末环氧涂料所代替。3. 油性涂料油性涂料主要是以动植物油、轻油、合成干性油为黏结剂，它对底材的润湿性、渗透性好，但不耐酸碱，对水、氧气和离子的屏蔽性差。所以油性涂料通常只用于一般大气环境中。常用的油性涂料如油性红丹漆，其渗透性、防锈性优于醇酸红丹漆，但干燥太慢。4. 醇酸树脂涂料醇酸树脂是用油料、多元醇和多元酸制备而成的一种聚酯。与油性涂料相比，醇酸树脂涂料的干性、保色性、耐侯性、附着力等均有很大程度的提高。醇酸树脂涂料一般用于户内外钢结构的干燥环境。醇酸树脂涂料耐酸碱性、耐水性差，不能用于水下结构。常用的醇酸树脂漆有以红丹、铁红、云铁和磷酸锌作为防锈颜料的防锈涂料，以及醇酸面漆、有机硅面漆、苯乙烯改性快干醇酸涂料等。5. 酚醛树脂涂料酚醛树脂是酚和醛催化剂存在下所缩合得到的产物。该类涂料具有良好的耐水性、耐酸性、但机械强度低，对金属附着力差。所以没有改性的产品应用有限。常用的酚醛树脂漆有酚醛红丹防锈漆、酚醛铁红防锈漆。在船舶涂料中，有酚醛水线涂料和酚醛甲板涂料。6. 氯化橡胶涂料氯化橡胶由天然或合成橡胶经液相氯化反应而得到。该涂膜的水蒸气和氧气透过率极低，仅为醇酸树脂的 1/10，因此具有良好的耐水性和防...
